Optimum (3338165) Taladradora-fresadora OPTImill MH 35G

Descripción

• Alta concentricidad gracias a los rodamientos de rodillos cónicos, ? 0,015 mm medidos en el casquillo
• Mesa transversal sólida y de amplias dimensiones, rectificada con precisión y con ranuras en T
• Panel de control con teclado de membrana fácil de usar, resistente a la suciedad y al agua
• Pantalla digital de fácil lectura
• Tope de profundidad de perforación
• Rotación derecha/izquierda
• Modo de roscado
• Botón giratorio en el panel de control para ajustar la profundidad de perforación en mm o pulgadas y punto cero
• Pantalla protectora de altura regulable con microinterruptor, contra virutas y piezas voladoras, para una máxima protección del usuario
• Cabezal de engranajes inclinable ± 30
• Juego del husillo de avance ajustable y reajustable
• Columna pesada, estable y sólida de fundición gris de alta calidad, con guía de cola de milano rectificada y raspada para una alta estabilidad y precisión, así como patines ajustables
• Eje Z con cubierta protectora de lamas de acero inoxidable
• Base de acero opcional, sólida y pesada MSM 3 (n.º de artículo: 3353014) garantiza la estabilidad
• Motor industrial de dos etapas y 6 etapas de engranajes adicionales

Datos técnicos

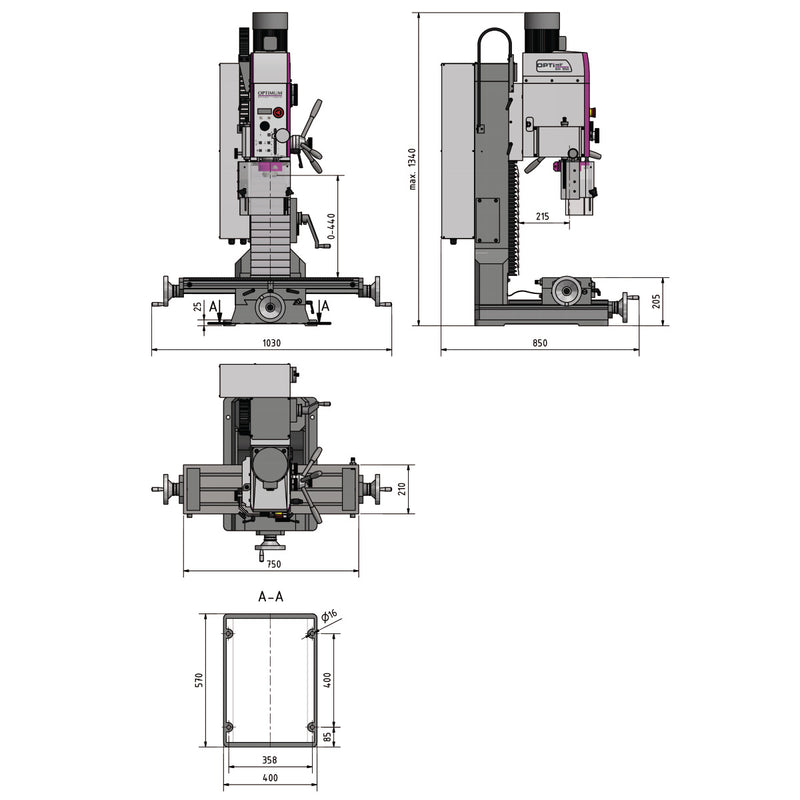

Dimensiones y pesos

• Longitud (producto) aprox.: 850 mm
• Anchura/profundidad (producto) aprox.: 1030 mm
• Altura (producto) aprox.: 1340 mm
• Peso neto aprox.: 318 kg

Cabezal de taladrado/fresado

• Rango de inclinación del cabezal de taladrado-fresado: ± 30 °

Capacidad de taladrado/fresado

• Tamaño máx. cabezal de fresado: 80 mm
• Tamaño máx. fresa de vástago: 28 mm
• Capacidad de taladrado acero (S235JR): 32 mm
• Capacidad de taladrado continuo acero (S235JR): 28 mm

Datos eléctricos

• Potencia del motor de accionamiento: 1,1 / 1,5 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa de fresado horizontal: 750 mm
• Anchura de la mesa de fresado horizontal: 210 mm
• Espacio libre máx. husillo vertical - mesa de fresado horizontal: 440 mm
• Tamaño de ranura en T de la mesa de fresado horizontal: 12 mm
• Número de ranuras en T de la mesa de fresado horizontal: 3
• Espaciado de las ranuras en T de la mesa de fresado horizontal: 63 mm
• Capacidad de carga máx. de la mesa de fresado horizontal: 170 kg

Normas y certificaciones

• Norma: DIN EN 55011
• Nivel de EMC: C2

Recorrido

• Recorrido eje X manual: 450 mm
• Recorrido eje Y manual: 200 mm
• Recorrido eje Z manual: 460 mm

Husillo vertical

• Alcance del husillo vertical: 215 mm
• Portabrocas del husillo vertical: BT 30
• Rango de velocidad del husillo vertical: 220 - 3100 min¯¹
• Número de marchas del husillo vertical: 2x6 Pasos
• Diámetro de la caña del husillo vertical: 68 mm
• Carrera de la caña del husillo vertical: 90 mm

Contenido de la entrega

• Herramienta de funcionamiento

Información de transporte

• EAN: 4030635032561
• Número de aduana: 84593900
• Longitud: 1577 mm
• Altura: 844 mm
• Anchura: 864 mm
• Peso bruto: 363 kg
• Peso neto: 318 kg

Accesorios opcionales

• Adaptador BT 30 a MK 2
• Juego de herramientas de sujeción SPW 10
• Portapinzas ER 32 - BT30
• Llave portapinzas ER 32 - BT40
• Juego de pinzas ER 32, Ø 3 - 20 mm
• Limpiador de conos BT30
• Mangueras de refrigerante con base magnética KMS 2
• Nebulizador de refrigerante MMC1
• Fresa copiadora y frontal BT 30
• Soporte de cabezal de corte de 22 mm - BT30
• Spray de aceite de corte de 400 ml
• Portabrocas para BT 40 / Satz2
• Buscador de bordes de 10 mm de diámetro
• Juego de fresas de vástago HSS, 12 piezas
• Juego de fresas de vástago HSS, 20 piezas
• Dispositivo de ajuste de altura analógico
• Soporte BT 30/M12 - B16
• Mesa giratoria horizontal-vertical RT 100
• Mesa giratoria horizontal-vertical RT 150
• Mesa giratoria horizontal-vertical con mandril de 3 mordazas RTE 165
• Mesa giratoria horizontal-vertical con mandril de 3 mordazas RTU 165
• Mordaza de fresadora hidráulica HMS 100
• Placa de nivelación SE 1
• Mordaza de fresadora VMQ 100
• Juego de fresas de carburo, 18 piezas
• Ayuda de montaje y ajuste de herramientas BT 30
• Kit de montaje V 99S, eje X BF30/MH35
• Kit de espaciadores paralelos de 20 piezas
• Mordaza de máquina de precisión FMS 125
• Mordaza de máquina de precisión FMSN 125
• Prisma WP 30
• Tornillo de tracción BT 30
• Tornillo de tracción BT 30
• Avance de mesa de router V 99S
• Kit de inicio BT 30
• Ángulo de parada de 90 grados
• Subestructura MSM 3
• Tuerca en T M 10/12 mm
• Mordaza de tres ejes DAS 100
• Mordaza de tres ejes MV3-75
• Juego de brocas helicoidales de 25 piezas, 1 - 13 mm
• Juego de brocas helicoidales de 41 piezas, 6 - 10 mm (aumento de 0,1 mm)
• Mordaza de dos ejes ZAS 50
• Dispositivo universal de refrigeración 230 V
