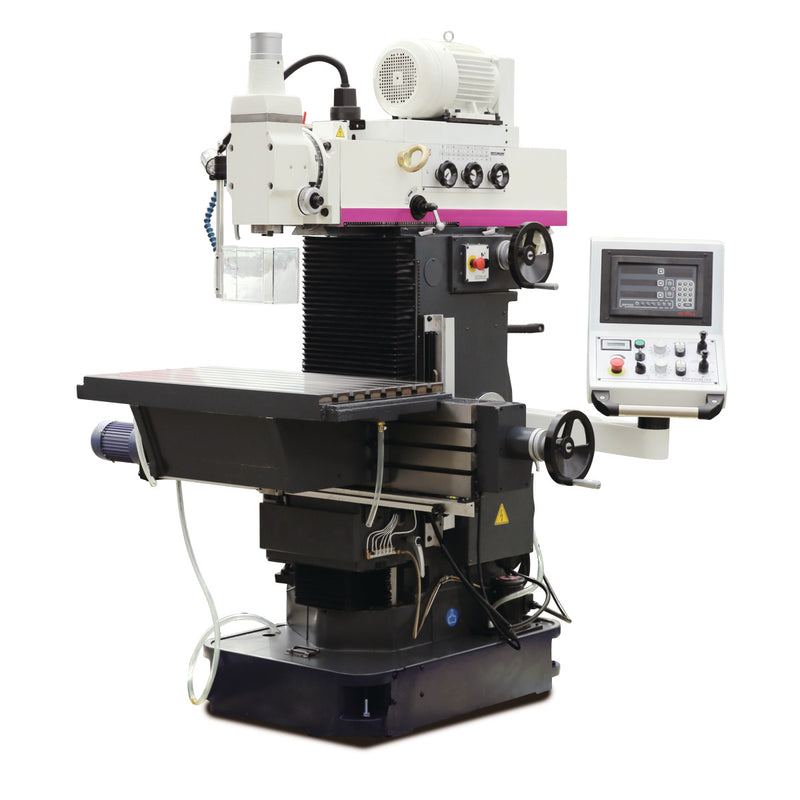

Fresadora de herramientas Optimum (3346235) OPTImill MZ 2S

Descripción

• Numerosas aplicaciones
• Excelentes características de amortiguación y estabilidad del bastidor de la máquina
• Todas las guías están templadas, rectificadas con precisión y ajustables mediante tiras de cuña
• Avance automático en los ejes X, Y y Z, infinitamente variable mediante un joystick electrónico en el panel de control
• Interruptor de fin de carrera de alimentación eléctrica
• Husillo de bolas en todos los ejes
• Panel de control central y claramente organizado con pantalla digital de posición y velocidad integrada
• Mesa transversal maciza, de grandes dimensiones y superficie tratada con precisión con 5 ranuras en T
• Unidad de refrigeración
• Volantes de grandes dimensiones con escala
• Lámpara de máquina
• Funcionamiento suave
• Lubricación central manual

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 1239 mm
• Ancho/profundidad (producto) aprox.: 1168 mm
• Altura (producto) aprox.: 1900 mm
• Peso neto aprox.: 1400 kg

Equipamiento

• Indicador de posición digital: DP 700

Cabezal de taladrado/fresado

• Rango de giro del cabezal de fresado: ± 90 °

Rendimiento de taladrado/fresado

• Tamaño máx. del cabezal de fresado: 100 mm
• Tamaño máx. de la fresa: 25 mm
• Rendimiento de perforación en acero (S235JR): 30 mm
• Rendimiento de perforación continua en acero (S235JR): 26 mm

Datos eléctricos

• Potencia nominal total: 4 kW
• Potencia del motor de accionamiento: 2,2 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa de fresado horizontal: 750 mm
• Anchura de la mesa de fresado horizontal: 320 mm
• Distancia mín. husillo vertical - mesa de fresado horizontal: 75 mm
• Distancia máx. husillo vertical - mesa de fresado horizontal: 410 mm
• Tamaño de ranura en T de la mesa de fresado horizontal: 14 mm
• Número de ranuras en T en la mesa de fresado horizontal: 5
• Espaciado de ranuras en T de la mesa de fresado horizontal: 63 mm
• Distancia mín. husillo horizontal - mesa de fresado horizontal: 70 mm
• Distancia máx. husillo horizontal - mesa de fresado horizontal: 400 mm
• Capacidad de carga máx. de la mesa de fresado horizontal: 285 kg

Mesa de fresado vertical

• Longitud de la mesa de fresado vertical: 830 mm
• Anchura de la mesa de fresado vertical: 250 mm
• Tamaño de ranura en T de la mesa de fresado vertical: 14 mm
• Número de ranuras en T en la mesa de fresado vertical: 2
• Espaciado de ranuras en T de la mesa de fresado vertical: 63 mm

Sistema de lubricación por refrigerante

• Potencia de accionamiento de la(s) bomba(s) de refrigerante: 95 W

Recorrido

• Recorrido manual del eje X: 400 mm
• Recorrido manual del eje Y: 200 mm
• Recorrido manual del eje Z: 335 mm
• Recorrido automático del eje X: 310 mm
• Recorrido automático del eje Y: 160 mm
• Recorrido automático del eje Z: 295 mm

Eje vertical

• Alcance del husillo vertical: 100 mm
• Mandril del husillo vertical: ISO 40 DIN 2080
• Rango de velocidad del husillo vertical: 50 - 1890 min¯¹
• Número de velocidades del husillo vertical: 12 pasos
• Barra de sujeción del husillo vertical: M 16
• Recorrido del cabezal de fresado del husillo vertical: 120 mm
• Carga máx. del husillo vertical: 1100 Nm

Velocidad de avance

• Velocidad de avance del eje X: 10 - 600 mm/min
• Velocidad de avance del eje Y: 10 - 600 mm/min
• Velocidad de avance del eje Z: 10 - 600 mm/min

Motor(es)

• Potencia del motor de avance rápido del eje X: 0,375 kW
• Potencia del motor de avance rápido del eje Y: 0,375 kW
• Potencia del motor de avance rápido del eje Z: 0,375 kW

Contenido de la entrega

• Adaptador ISO 40/MK3
• Adaptador MK1 y MK2
• Husillo de fresado horizontal Ø 27 mm
• Herramienta de funcionamiento

Información de transporte

• EAN: 4030635041471
• Número de aduana: 84593900
• Longitud: 1400 mm
• Altura: 2150 mm
• Anchura: 1850 mm
• Peso bruto: 1460 kg
• Peso neto: 1380 kg

Accesorios opcionales

• Alfombrilla de trabajo 1840x640 mm
• Alfombrilla de trabajo 1840x940 mm
• Alfombrilla de trabajo 3040x640 mm
• Alfombrilla de trabajo 3040x940 mm
• Mesa angular 375x660 mm
• Juego de brocas para taladro Juego de brocas para taladro ISO 40
• Kit de herramientas de sujeción SPW 12
• Mordaza hidráulica CNC HCV 105
• Mordaza hidráulica CNC HCV 125
• Juego de portapinzas ISO 40 / ER32 - M16 / BT40
• Juego de pinzas ER 32, Ø 3 - 20 mm
• Cambiador de herramientas neumático ISO 40 incl. adaptador de montaje y costes de montaje
• Fresa de copiar y refrentar Vástago ISO 40
• Aceite de corte en aerosol 400 ml
• Buscador de bordes Diámetro 10 mm
• Juego de fresas de extremo HSS, 12 piezas
• Juego de fresas de extremo HSS, 20 piezas
• Mesa giratoria horizontal-vertical RT 150
• Mesa giratoria horizontal-vertical RT 200
• Mesa giratoria horizontal-vertical con mandril de 3 mordazas RTE 165
• Mesa giratoria horizontal-vertical con mandril de 3 mordazas RTU 165
• Mordaza hidráulica para máquina HMS 125
• Mordaza hidráulica para máquina HMS 200
• Dispositivo de tensión hidráulico DIN 69871
• Portabrocas sin llave DKC13 0-13 mm
• Portabrocas sin llave DKC16 0-16 mm
• Mandril para cono exterior de portabrocas ISO 40 / M16 / B16
• Mordaza de fresadora VMQ 100
• Mordaza de fresadora VMQ 125
• Mordaza de fresadora VMQ 150
• Juego de fresado de carburo, 18 piezas
• Mordaza modular para máquina MVSP 150x200
• Mordaza modular para máquina MVSP 150x300
• Kit de espaciadores paralelos de 20 piezas
• Mordaza de máquina de precisión FMS 125
• Mordaza de máquina de precisión FMS 150
• Mordaza de máquina de precisión FMSN 125
• Mordaza de máquina de precisión FMSN 150
• Portabrocas de acción rápida de precisión 1-10 mm, B16
• Manguito reductor MK3-MK2 / M12
