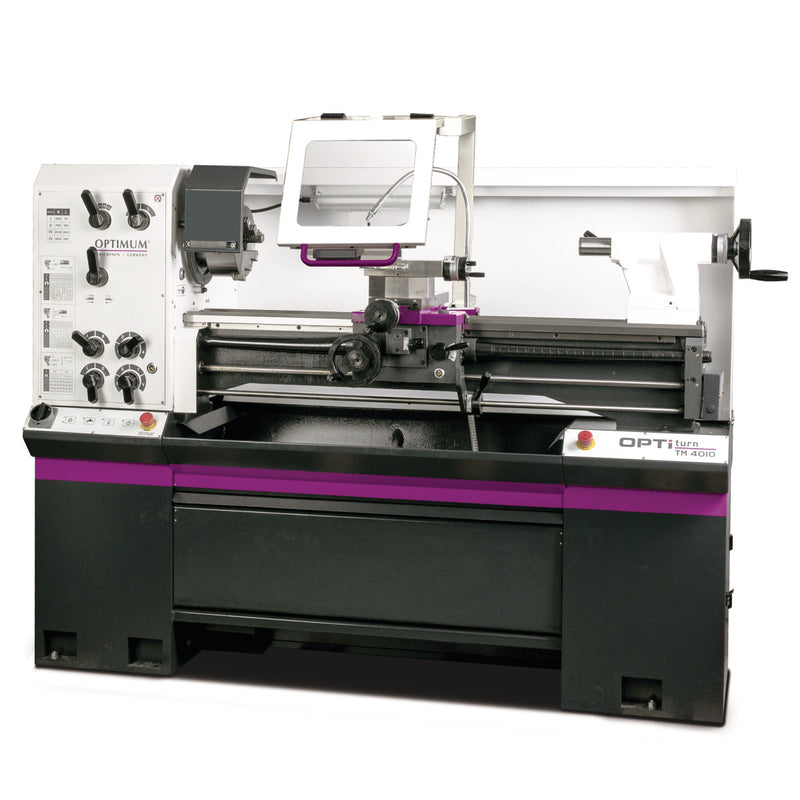

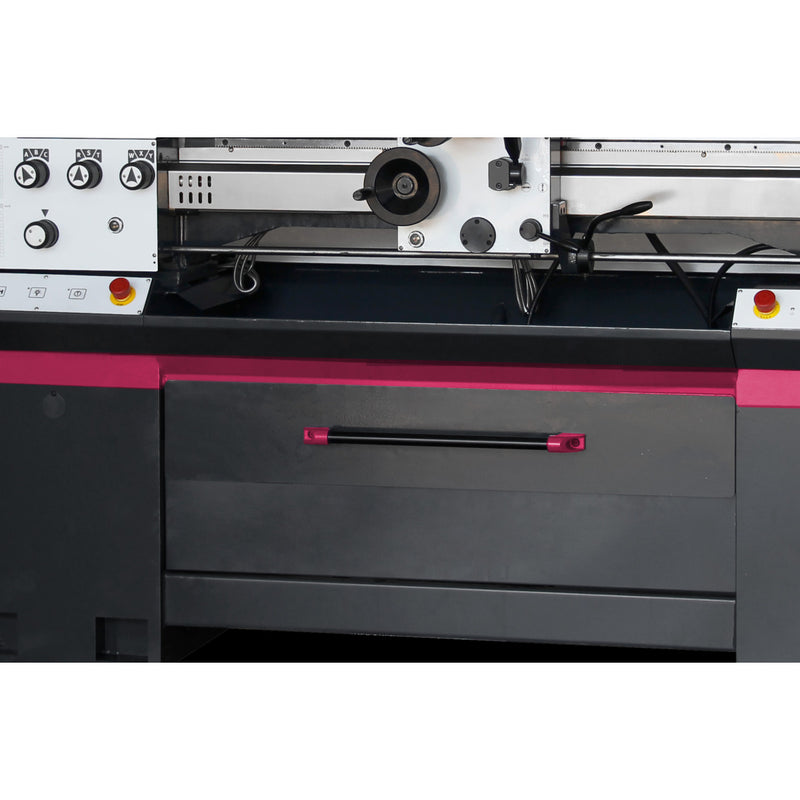

Husillo guía y de tracción (3403041) para torno OPTIturn TM 4010

Descripción

• Guía del eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo de ? 0,015 mm
• Portahusillos Camlock DIN ISO 702-2 Nº 5
• Interruptor de protección del motor
• Motor principal con freno eléctrico
• Giro a la derecha/izquierda conmutable en el carro
• Electrónica de seguridad de dos canales
• Interruptor con cálculo de vida útil probado según EN ISO 13849
• Husillo principal perfectamente concéntrico que garantiza una alta capacidad de carga gracias a los rodamientos de rodillos cónicos de precisión montados
• Con dispositivo de seguridad para evitar el funcionamiento simultáneo del mecanismo de roscado y avance
• Volantes de seguridad con función de desconexión en los ejes X y Z
• Todos los engranajes de la caja de avance de acero, templados y rectificados, ejes sobre rodamientos de agujas. Todos los componentes lubricados en baño de aceite
• Funcionamiento sencillo del avance
• Una posición de engranaje de cambio
• Armario de control con sistema de control Optimum
• Bomba de refrigerante con depósito de refrigerante e indicador de nivel. El recipiente se puede quitar para facilitar la limpieza
• Lámpara LED en la carcasa de la máquina
• Base de la máquina de construcción de acero robusta
• Interruptor de parada de emergencia a la derecha y a la izquierda
• Interruptor principal con cerradura
• Mandril de torno de tres garras incluido en el volumen de suministro
• SWH incluido en el volumen de suministro

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 1935 mm
• Ancho/profundidad (producto) aprox.: 780 mm
• Altura (producto) aprox.: 1740 mm
• Peso neto aprox.: 765 kg

Zonas de trabajo

• Explicación Diámetro de giro sobre el carro transversal: Tenga en cuenta que al instalar mandriles de torno o platos frontales de terceros para lograr el diámetro de giro técnicamente posible especificado, se requieren modificaciones por parte del operador.
• Altura máx.: 200 mm
• Anchura máx.: 1000 mm
• Diámetro de giro sobre la bancada: 400 mm
• Diámetro de giro sobre el carro transversal: 250 mm
• Ancho de la bancada: 203 mm

Rango de velocidad

• Número de marchas: 8
• Rango de velocidad: 70 - 2000 min¯¹

Datos eléctricos

• Potencia del motor de accionamiento: 2,2 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz
• Valor nominal total: 3,0 kW

Sistema de lubricante refrigerante

• Potencia de la bomba de refrigerante del sistema de lubricante refrigerante: 100 W

Husillo

• Mandril de husillo: Camlock DIN ISO 702-2 No.5
• Portaherramientas: SWH 3-E
• Diámetro del husillo: 52 mm
• Cono del husillo: MT 6

Contrapunto

• Mandril del contrapunto: MT 4
• Carrera de la caña del contrapunto: 110 mm
• Diámetro de la caña del contrapunto: 50 mm

Pasos de rosca

• Paso métrico: 0,4 - 7 mm/rev
• Número de pasos métricos: 32
• Paso imperial: 56 - 4 Gg/1"
• Número de pasos imperiales: 31

Recorrido

• Recorrido carro superior: 98 mm
• Recorrido carro transversal: 185 mm
• Recorrido carro longitudinal: 850 mm

Avance

• Rango de avance longitudinal: 0,014 - 0,38 mm/rev
• Número de avances longitudinales: 26
• Rango de avance transversal: 0,052 - 1,392 mm/rev
• Número de avances transversales: 32

Contenido de la entrega

• Mandril de torno de tres garras Ø 200 mm Camlock n.º 5
• Luneta fija Ø 7 - Ø 102 mm
• Luneta móvil Ø 10 - Ø 60 mm
• Luz LED de la máquina
• Adaptador MK 6-MK 4
• Punto de centraje fijo MK4
• Portaherramientas de cambio rápido de acero SWH 3-E
• Portaherramientas de acero 20x100 tipo D para cincel cuadrado de 18 mm
• Llenado inicial de la máquina con aceite de calidad
• Herramienta de operación

Información de transporte

• EAN: 4030635051500
• Número de aduana: 84581900
• Longitud: 1700 mm
• Altura: 920 mm
• Anchura: 1930 mm
• Peso bruto: 860 kg
• Peso neto: 756 kg

Accesorios opcionales

• Alfombra de trabajo 1840x640 mm
• Alfombra de trabajo 1840x940 mm
• Alfombra de trabajo 3040x640 mm
• Alfombra de trabajo 3040x940 mm
• Mandril de torno de cuatro garras BISON de fundición Camlock de apriete concéntrico Ø 200 mm Camlock DIN ISO 702-2 Nº 5
• Mandril de torno de tres garras BISON de fundición Camlock de apriete central Ø 200 mm Camlock DIN ISO 702-2 Nº 5
• Juego de brocas de centrado de 10 piezas. 0,75-4,5 mm HSS
• Juego de bloques de sujeción para tornos 16-05
• Portapinzas 5C - Nº 5
• Juego de pinzas SPC 5C
• Pulverizador de aceite de corte de 400 ml
• Plato frontal Ø 320 mm Camlock DIN ISO 702-2 Nº 5
• Juego de torneado interior de 12 mm
• Juego de torneado interior de 5 piezas
• Placa niveladora SE 1
• Mandril de torno de cuatro garras OPTIMUM de fundición Camlock, apriete central Ø 200 mm Camlock DIN ISO 702-2 Nº 5
• Mandril de torno de cuatro garras OPTIMUM de fundición Camlock, apriete individual Ø 200 mm Camlock DIN ISO 702-2 Nº 5
• Tope de posición Micro
• Pie de máquina de precisión SEU1
• Punto de centraje giratorio MT 3
• Punto de centraje giratorio MT 3
• Punto de centraje giratorio MT 4
• Portaherramientas de acero de repuesto 20x100 tipo D
• Portaherramientas de acero de repuesto 30x100 tipo H
• Juego de herramientas de torneado de 16 mm, 11 piezas
• Juego de herramientas de torneado HM de 16 mm, 5 piezas
• Juego de herramientas de torneado HM de 16 mm, 5 piezas
• Juego de herramientas de torneado HM de 16 mm, 5 piezas "Made in Germany"
• Broca helicoidal HSS con cono Morse MT 3
