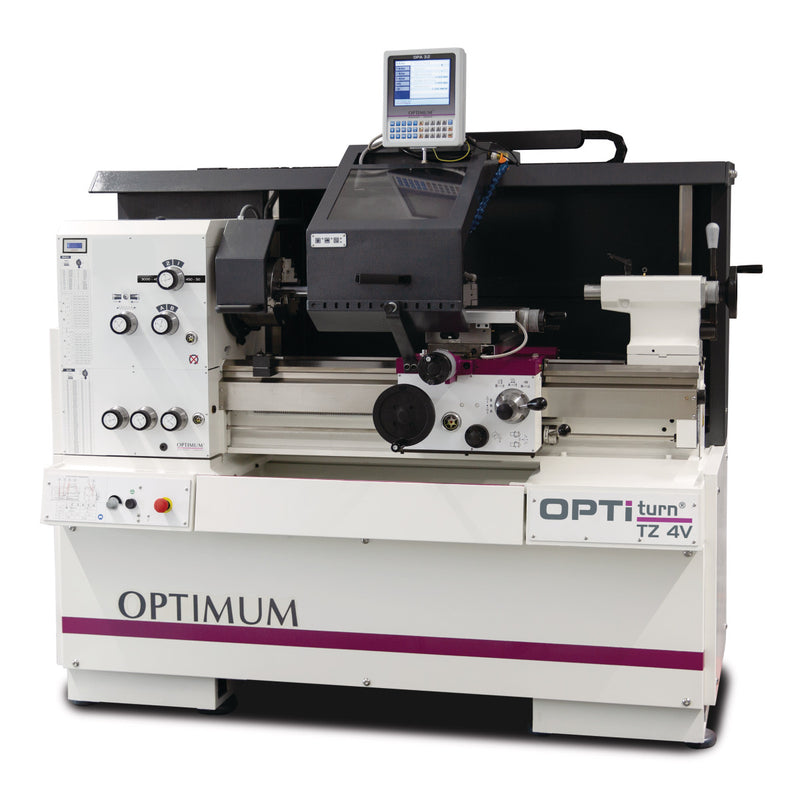

Centro de precisión y torno Optimum (3432247) OPTIturn TZ 4V

Descripción

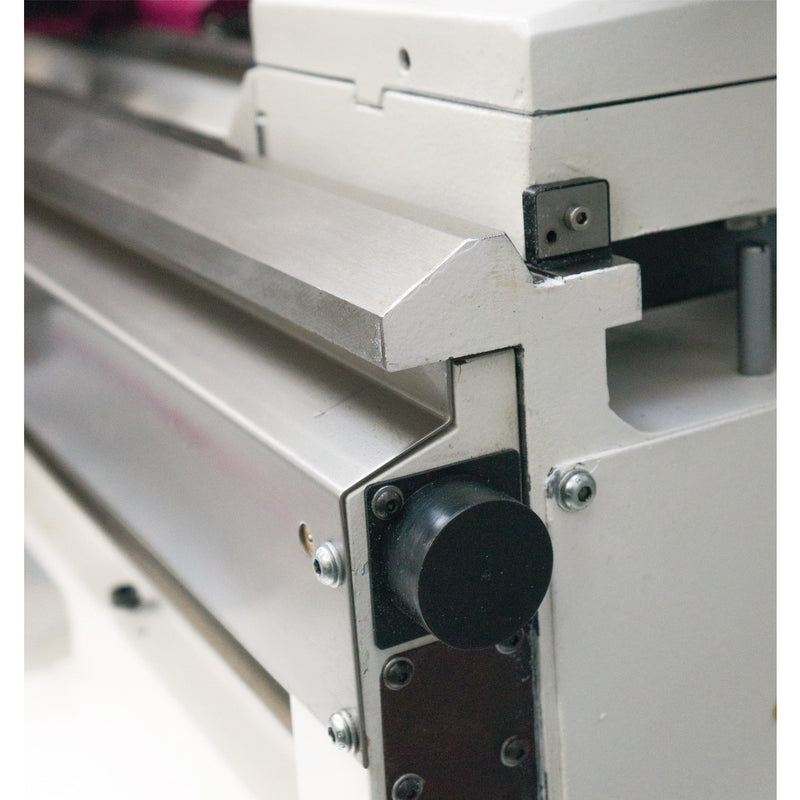

• Guía del eje Z templada y rectificada
• Interruptor de protección del motor
• Armario de control con fuente de alimentación de 24 V CC
• Cubierta parcial con protección contra virutas de grandes dimensiones incluida

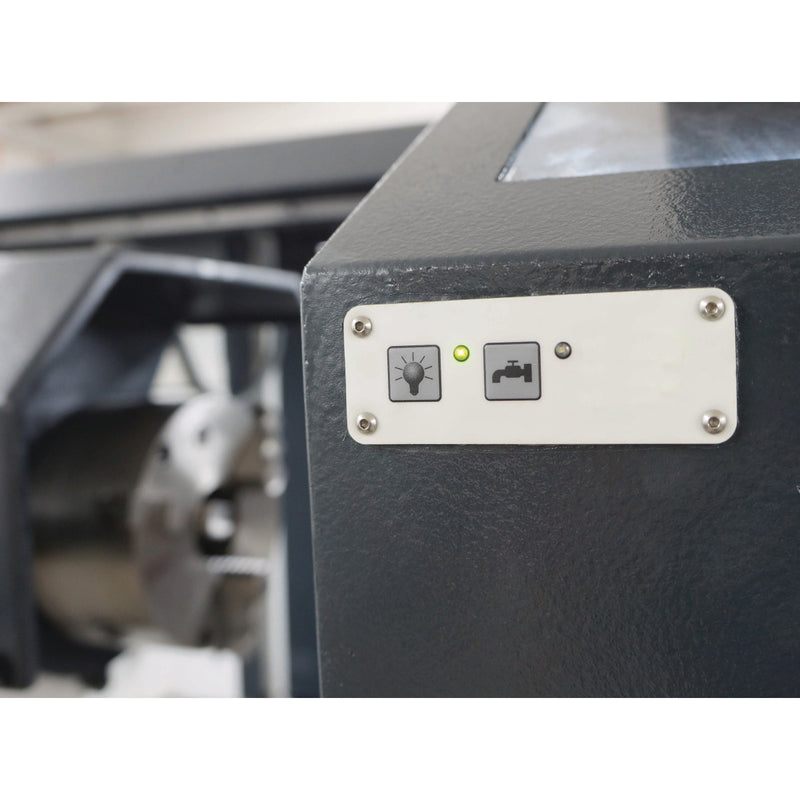

• Protección contra virutas con indicador de posición integrado, manguera de refrigerante y panel de control adicional
• Electrónica de seguridad de dos canales
• Volantes de seguridad con función de desconexión en los ejes X y Z
• Husillo de carro frontal y superior templado y rectificado, ajustable mediante tuerca de husillo partida
• Cubierta del husillo de avance y tracción
• Rango de avance y roscado finamente graduado
• Cadena portacables para guiar suavemente los cables y mangueras
• Los engranajes estándar para pasos de rosca métricos y roscas modulares están montados en la máquina. Engranajes de cambio para roscas en pulgadas y D.P. disponibles opcionalmente
• Interruptores con cálculo de ciclo de vida probados según EN ISO 13849
• Volantes desacoplados probados según EN 23125
• Reducción del tiempo de desaceleración del husillo principal mediante regeneración de energía
• Bandeja de virutas extraíble por la parte delantera
• Dispositivo de refrigeración
• Portaherramientas de cambio rápido SWH 5-B
• Portaherramientas 25x120 tipo D para cincel cuadrado de 20 mm
• Lámpara LED para una iluminación completa del área de trabajo
• Constante de corte VSC

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 1960 mm
• Ancho/profundidad (producto) aprox.: 1060 mm
• Altura (producto) aprox.: 1690 mm
• Peso neto aprox.: 1250 kg

Áreas de trabajo

• Altura máx.: 200 mm
• Ancho máx.: 800 mm
• Diámetro de volteo sobre la bancada: 400 mm
• Diámetro de volteo sobre el carro transversal: 245 mm
• Ancho de la bancada: 260 mm

Equipamiento

• Indicador de posición digital: DPA 32

Rango de velocidad

• Número de marchas: 2
• Rango de velocidad: 50 - 3000 min¯¹

Datos eléctricos

• Potencia del motor de accionamiento: 5.5 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz
• Modo de funcionamiento: S6
• Ciclo de trabajo: 60 %

Sistema de lubricante refrigerante

• Potencia de la bomba de refrigerante del sistema de lubricante refrigerante: 0.125 kW
• Capacidad del depósito del sistema de lubricante refrigerante: 20 l

Estándares y certificaciones

• Estándar: DIN EN 55011
• Nivel de EMC: C3

Husillo

• Mandril del husillo: DIN ISO 702-1 No. 5 Forma A2
• Diámetro del husillo: 52 mm
• Cono del husillo: MT 6

Contrapunta

• Mandril de la contrapunta: MK 3
• Carrera de la caña de la contrapunta: 110 mm
• Diámetro de la caña de la contrapunta: 50 mm

Pasos

• Paso métrico: 0.2 - 14 mm/rev
• Número de pasos métricos: 36
• Paso imperial: 80 - 1 Gg/1"
• Número de pasos imperiales: 42
• Paso diametral: 3 - 200 Gg/?
• Número de pasos diametrales: 33
• Paso de rosca modular: 0.1 - 7 mm/rev
• Número de pasos de rosca modulares: 44

Recorrido

• Recorrido del carro superior: 112 mm
• Recorrido del carro transversal: 212 mm
• Recorrido del carro: 800 mm

Avance

• Rango de avance longitudinal: 0.0263 - 1.8416 mm/rev
• Número de avances longitudinales: 48
• Rango de avance transversal: 0.0133 - 0.9321 mm/rev
• Número de avances transversales: 48

Motor(es)

• Engranajes del motor de accionamiento: 2

Contenido de la entrega

• Luneta fija paso Ø 10 - Ø 130 mm
• Luneta móvil paso Ø 10 - Ø 100 mm
• Adaptador MK6-MK3
• Punta de centrado fija MK3
• Fijo, pero resistente a la temperatura
• Portaherramientas de cambio rápido SWH 5-B
• Portaherramientas 25x120 Tipo D para cincel cuadrado de 20 mm
• Primer llenado de la máquina con aceite de calidad
• Herramienta de operación
• No olvidar el plato de torno

Información de transporte

• EAN: 4030635047558
• Número de aduana: 84581900
• Longitud: 1820 mm
• Altura: 1120 mm
• Anchura: 1930 mm
• Peso bruto: 1400 kg
• Peso neto: 1250 kg

Accesorios opcionales

• Alfombrilla para lugar de trabajo 1840x640 mm
• Alfombrilla para lugar de trabajo 1840x940 mm
• Alfombrilla para lugar de trabajo 3040x640 mm
• Alfombrilla para lugar de trabajo 3040x940 mm
• Plato de torno de cuatro mordazas BISON de acero Camlock, sujeción céntrica Ø 250 mm DIN 6350 para A2-5
• Juego de brocas de centrar 10 piezas. 0,75-4,5 mm HSS
• Juego de engranajes de cambio para roscas en pulgadas y modulares
• Brida de mandril Ø 200 mm A2-5
• Brida de mandril Ø 250 mm para mandriles de tres y cuatro mordazas A2-5
• Brida de mandril BISON 160 mm
• Juego de bloques de sujeción para tornos 20-05
• Mandril de pinzas 16C
• Spray de aceite de corte 400 ml
• Plato liso Ø 320 mm Camlock DIN ISO 702-2 No. 5
• Juego de herramientas de torneado interior de 5 piezas
• Placa de nivelación SE 1
• Pie de máquina de precisión SEU1
• Punto giratorio de centrado MT 3
• Punto giratorio de centrado MT 3
• Punto giratorio de centrado MT 5
• Plato de torno de tres mordazas BISON de fundición Ø 200 mm DIN 6350 A2-5
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 20 mm, 5 piezas
