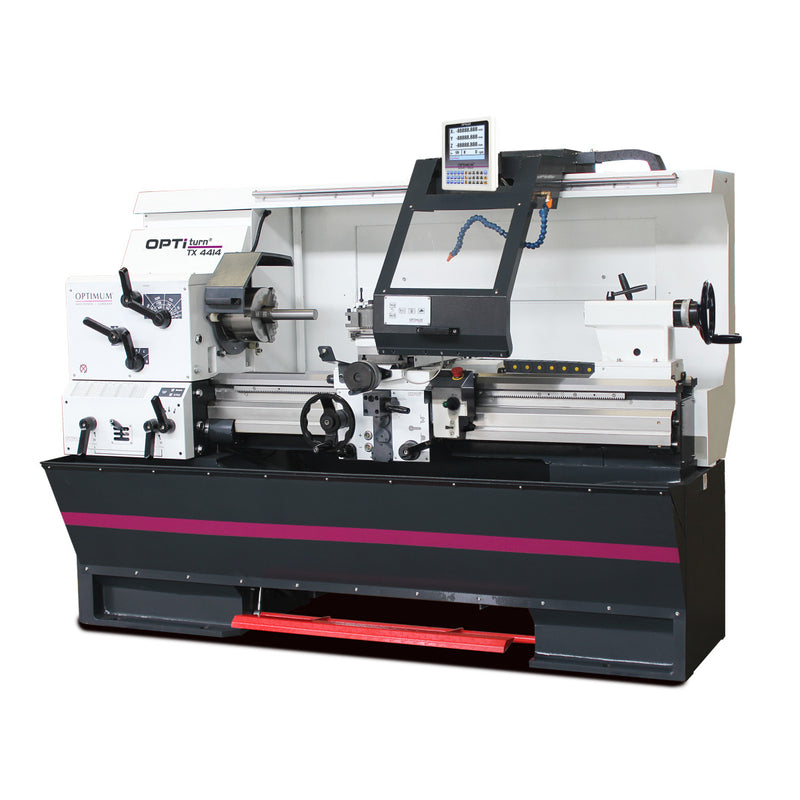

Torno Optimum (3432422) OPTIturn TX 4414

Descripción

• Bancada de fundición gris de alta nervadura
• Base de la máquina de una pieza de acero
• Alta rigidez de la carcasa del cabezal gracias a la fundición 25GG de alta nervadura
• Carro de precisión
• Ejes sobre cojinetes de agujas, todos los componentes lubricados en baño de aceite
• Guías de la bancada templadas y rectificadas con precisión

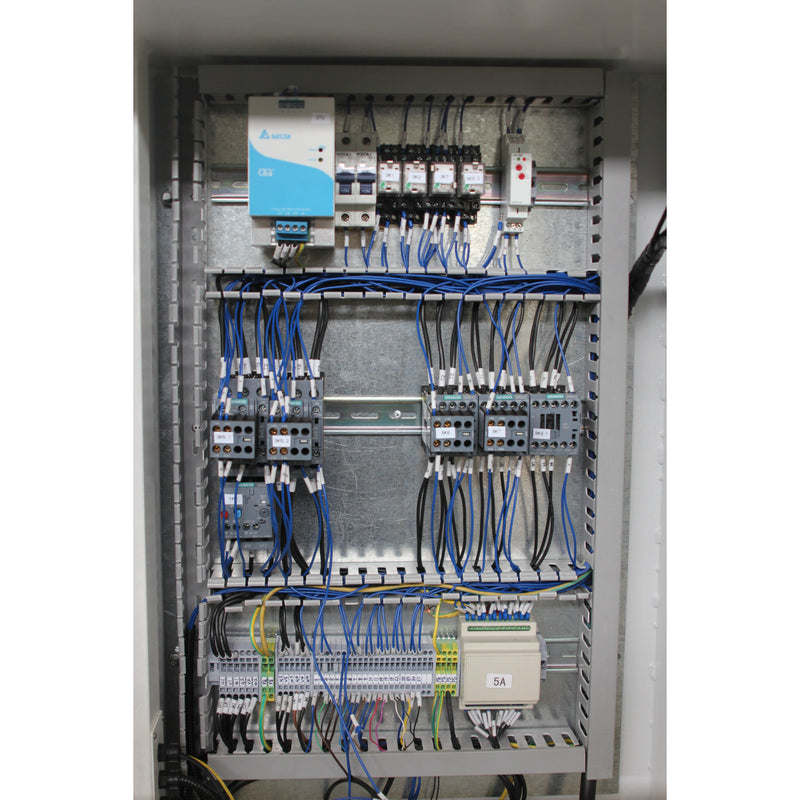

• Todos los controles electrónicos accesibles de forma centralizada
• Todos los engranajes de la caja de avance de acero templado
• Volantes desacoplados y probados según EN 23125
• Electrónica de seguridad de dos canales
• Interruptor con cálculo de ciclo de vida, probado según EN ISO 13849
• Sistema de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fácil y completa según DIN
• Cubierta completa del husillo principal y del husillo de arrastre
• Iluminación completa del área de trabajo
• Husillo frontal templado y rectificado que garantiza una enorme precisión y durabilidad
• La alta capacidad de arranque de viruta durante el desbaste no es un problema gracias a la alta capacidad de corte
• Cadena portacables para una guía suave de cables y mangueras
• Protector contra virutas bloqueable que se mueve con el carro de la bancada con indicador de posición integrado y manguera de refrigerante, se puede mover manualmente
• No se necesitan ruedas de cambio
• Con dispositivo de seguridad para evitar el funcionamiento simultáneo del mecanismo de roscado y de avance
• Motor con freno electrónico
• Corte electrónico del avance del eje Z
• Corte de posición eléctrico con tope de posición cuádruple
• Portabrocas de tres mordazas incluido en el alcance de la entrega
• Portaherramientas de cambio rápido SWH 5-B incluido en el alcance de la entrega

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 2410 mm
• Ancho/profundidad (producto) aprox.: 1085 mm
• Altura (producto) aprox.: 1825 mm
• Peso neto aprox.: 2030 kg

Áreas de trabajo

• Altura máx.: 220 mm
• Ancho máx.: 1280 mm
• Diámetro de volteo sobre la bancada: 440 mm
• Diámetro de volteo sobre el carro de cepillar: 250 mm
• Ancho de la bancada: 300 mm

Equipamiento

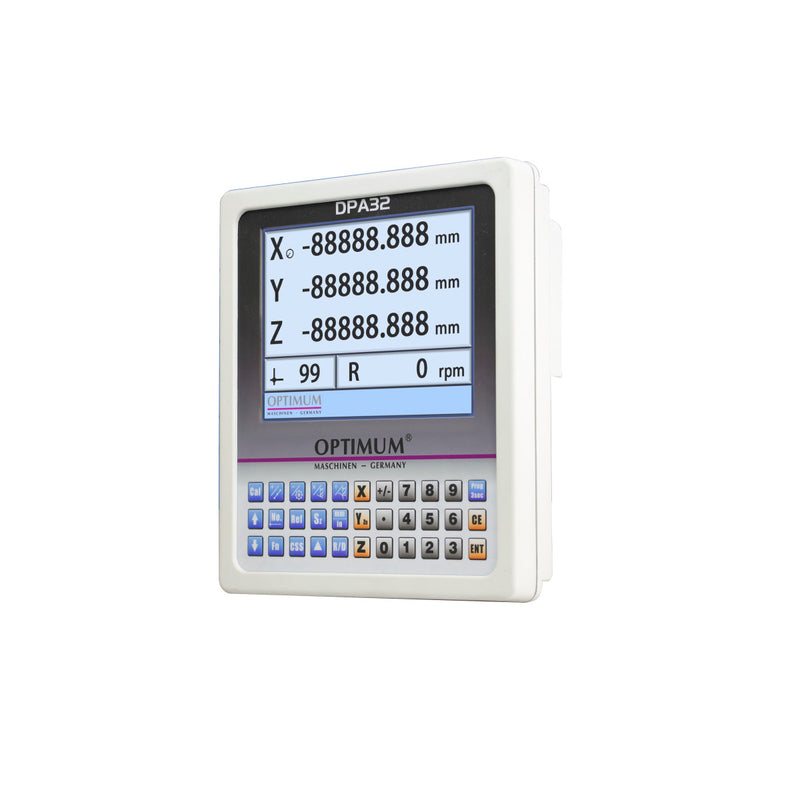

• Indicador de posición digital: DPA 32

Rango de velocidad

• Número de velocidades: 12 pasos
• Rango de velocidad: 40 - 2200 min¯¹

Datos eléctricos

• Potencia del motor de accionamiento: 5.5 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz
• Valor nominal total: 6.1 kW

Sistema de lubricación refrigerante

• Potencia de la bomba de refrigerante del sistema de lubricación refrigerante: 100 W

Husillo

• Mandril del husillo: Camlock DIN ISO 702-2 No. 6
• Portaherramientas: SWH 5-B
• Diámetro del husillo: 52 mm
• Cono del husillo: MT 6

Contrapunto

• Mandril del contrapunto: MT 4
• Carrera de la caña del contrapunto: 180 mm
• Diámetro de la caña del contrapunto: 58 mm

Pasos

• Paso métrico: 0,5 - 7,5 mm/rev
• Número de pasos métricos: 44
• Paso imperial: 60 - 4 Gg/pulgada
• Número de pasos imperiales: 44
• Paso diametral: 0,25 - 3,75 mm x ?
• Número de pasos diametrales: 44
• Paso de rosca modular: 120 - 8 Gg/?
• Número de pasos de rosca modulares: 44

Recorrido

• Recorrido carro superior: 153 mm
• Recorrido carro transversal: 290 mm
• Recorrido carro: 950 mm

Avance

• Rango de avance longitudinal: 0,05 - 0,752 mm/rev
• Número de avances longitudinales: 44
• Rango de avance transversal: 0,025 - 0,376 mm/rev
• Número de avances transversales: 44

Contenido de la entrega

• Mandril de torno de tres mordazas Ø 200 mm Camlock No. 6
• Dos puntos fijos MK3 y MK5
• Adaptador MK6-MK5
• Portaherramientas de cambio rápido SWH 5-B
• Primer llenado de la máquina con aceite de calidad
• Herramientas de operación

Información de transporte

• EAN: 4030635047497
• Número de aduana: 84581900
• Longitud: 2400 mm
• Altura: 2000 mm
• Ancho: 1150 mm
• Peso bruto: 2100 kg
• Peso neto: 2030 kg

Accesorios opcionales

• Alfombra de trabajo 1840x640 mm
• Alfombra de trabajo 1840x940 mm
• Alfombra de trabajo 3040x640 mm
• Alfombra de trabajo 3040x940 mm
• Mandril de torno de cuatro mordazas BISON de fundición Camlock de sujeción concéntrica Ø 200 mm Camlock DIN ISO 702-2 No. 6
• Juego de brocas de centrar de 10 piezas. 0.75-4.5 mm HSS
• Juego de bloques de sujeción para tornos 20-05
• Juego de pinzas SPC 5C
• Spray de aceite de corte 400 ml
• Plato de arrastre Ø 350 mm Camlock DIN ISO 702-2 No. 6
• Luneta fija para TX 4412
• Juego de torneado interior de 5 piezas
• Placa de nivelación SE 2
• Mandril de torno de cuatro mordazas OPTIMUM de fundición Camlock, sujeción central Ø 200 mm Camlock DIN ISO 702-2 No. 6
• Punto giratorio MT 4
• Punto giratorio MT 4
• Punto giratorio MT 4
• Luneta móvil para TX 4412
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 25 mm, 5 piezas
• Juego de herramientas de torneado HM 25 mm, 5 piezas
• Amortiguador de vibraciones pie de máquina SE 55
• Amortiguador de vibraciones pie de máquina SE 85
