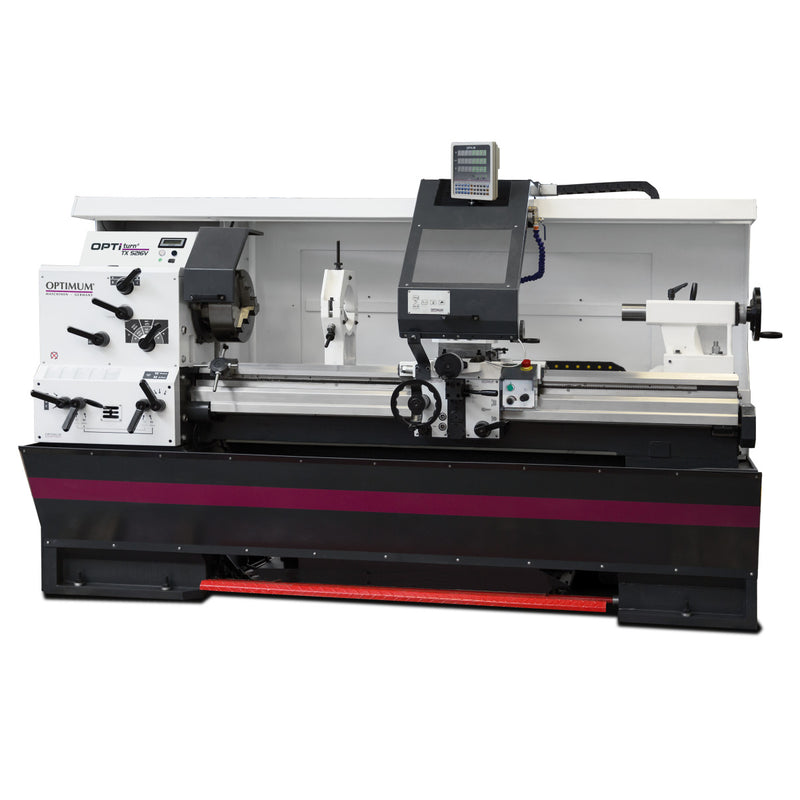

Optimum (3432447) Torno guiado de precisión y de barra OPTIturn TX 5216V DPA32-3

Descripción

• Bancada de la máquina de hierro fundido fuertemente nervado
• Base de la máquina de una sola pieza de acero
• Alta rigidez de la carcasa del cabezal gracias a la fundición 25GG fuertemente nervada
• Carro mecanizado con precisión
• Ejes sobre rodamientos de aguja, todos los componentes lubricados en baño de aceite
• Guías de la bancada templadas y rectificadas con precisión

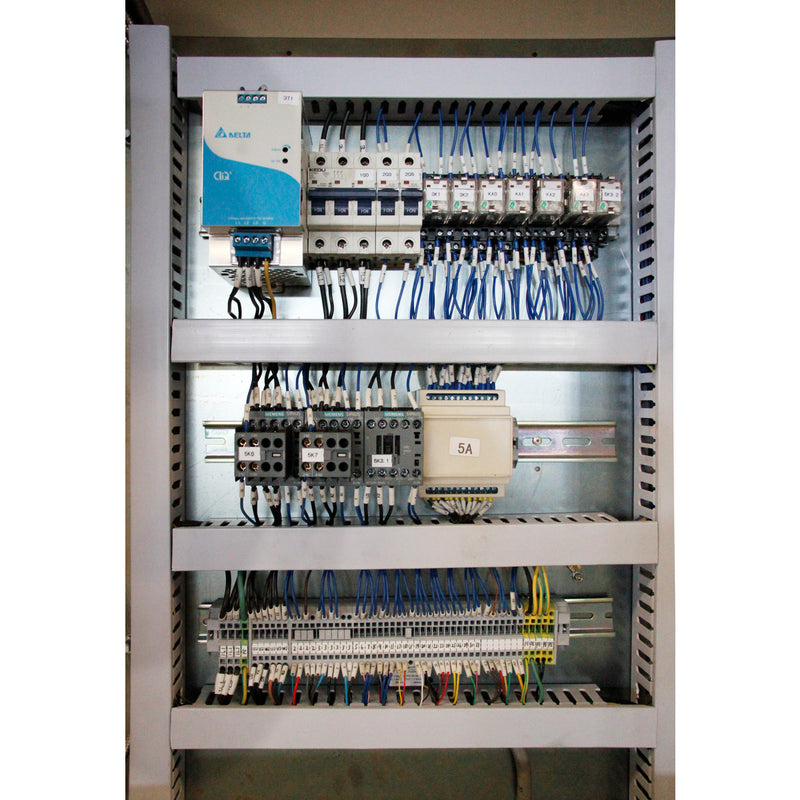

• Todos los controles electrónicos accesibles centralmente
• Todos los engranajes de la caja de avances de acero templado
• Volantes desacoplados y probados según EN 23125
• Electrónica de seguridad de dos canales
• Interruptor con cálculo de ciclo de vida, probado según EN ISO 13849
• Cubierta completa del husillo principal y del husillo de arrastre
• Iluminación completa del área de trabajo
• Panel trasero extraíble de fácil mantenimiento
• El husillo frontal templado y rectificado garantiza una enorme precisión y durabilidad
• La alta eliminación de virutas durante el desbaste no es un problema gracias a la gran capacidad de corte
• Cadena energética para un guiado suave de cables y mangueras
• Protección contra virutas bloqueable que se mueve con el carro de la bancada con indicador de posición integrado y manguera de refrigerante, se puede mover manualmente
• No se necesitan ruedas de cambio
• Con dispositivo de seguridad para evitar el funcionamiento simultáneo del roscado y el mecanismo de avance
• Desconexión electrónica del avance del eje Z
• Dispositivo de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fáciles y completos según DIN
• Desconexión eléctrica de posición con tope de cuatro posiciones
• Mandril de torno de tres mordazas incluido de serie
• Portaherramientas de cambio rápido SWH 7-C
• Portaherramientas 32x130 tipo D para cincel cuadrado de 25 mm
• Husillo de gran diámetro

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 2925 mm
• Ancho/profundidad (producto) aprox.: 1195 mm
• Altura (producto) aprox.: 1930 mm
• Peso neto aprox.: 2470 kg

Áreas de trabajo

• Altura máx.: 260 mm
• Anchura máx.: 1600 mm
• Diámetro de volteo sobre la bancada: 520 mm
• Diámetro de volteo sobre el carro transversal: 324 mm
• Anchura de la bancada: 350 mm

Equipamiento

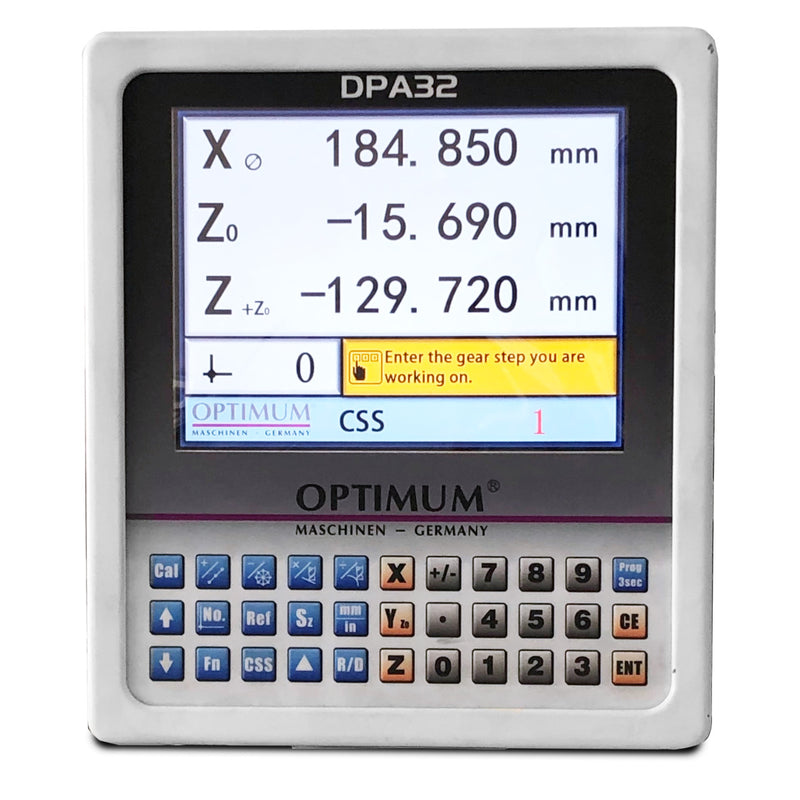

• Indicador digital de posición: DPA 32

Rango de velocidad

• Número de velocidades: 2x3 Pasos
• Rango de velocidad: 12 - 1800 min¯¹

Datos eléctricos

• Potencia del motor de accionamiento: 5.5 kW
• Tensión de alimentación: 400 V
• Frecuencia de la red: 50 Hz
• Valor nominal total: 5.5 kW

Sistema de lubricación y refrigeración

• Potencia de la bomba de refrigerante del sistema de lubricación y refrigeración: 60 W

Husillo

• Portaherramientas del husillo: Camlock DIN ISO 702-2 No. 8
• Portaherramientas: SWH 7C
• Diámetro del husillo: 80 mm
• Cono del husillo: MT 7

Contrapunto

• Portaherramientas del contrapunto: MK 5
• Carrera de la caña del contrapunto: 180 mm
• Diámetro de la caña del contrapunto: 72 mm

Pasos

• Paso métrico: 0,5 - 15 mm/rev
• Número de pasos métricos: 55
• Paso imperial: 60 - 2 Gg/1"
• Número de pasos imperiales: 55
• Paso diametral: 120 - 4 Gg/?
• Número de pasos diametrales: 55
• Paso de rosca modular: 0,25 - 7,5 mmx?
• Número de pasos de rosca modulares: 55

Recorrido

• Recorrido carro superior: 170 mm
• Recorrido carro transversal: 340 mm
• Recorrido carro: 1400 mm

Avance

• Rango de avance longitudinal: 0,05 - 1,5 mm/rev
• Número de avances longitudinales: 55
• Rango de avance plano: 0,025 - 0,75 mm/rev
• Número de avances planos: 55

Contenido de la entrega

• Mandril de torno de tres mordazas Ø 315 mm No. 8
• Punto fijo MT 5, largo
• Punto fijo MT 5, corto
• Herramienta de operación
• Llenado inicial de la máquina con aceite de calidad
• Portaherramientas de cambio rápido SWH 7C
• Portaherramientas para cinceles cuadrados 32x130 tipo D para cinceles cuadrados de 25 mm
• Manguito reductor MT 7 / MT 5

Información de transporte

• EAN: 4030635047510
• Número de aduanas: 84581900
• Longitud: 3016 mm
• Altura: 2217 mm
• Ancho: 1270 mm
• Peso bruto: 2550 kg
• Peso neto: 2470 kg

Accesorios opcionales

• Alfombra de puesto de trabajo 1840x640 mm
• Alfombra de puesto de trabajo 1840x940 mm
• Alfombra de puesto de trabajo 3040x640 mm
• Alfombra de puesto de trabajo 3040x940 mm
• Juego de brocas de centrar de 10 piezas. 0.75-4.5 mm HSS
• Juego de bloques de sujeción para tornos 20-05
• Pinza 5C - No. 8
• Juego de pinzas SPC 5C
• Spray de aceite de corte 400 ml
• Plato frontal Ø 480 mm Camlock DIN ISO 702-2 No. 8
• Luneta fija paso 10 - 185 mm para TX5216
• Luneta fija paso 160 - 285 mm para TX 5216
• Juego de torneado interior de 5 piezas
• Placa de nivelación SE 2
• Punto de centrado giratorio MT 3
• Punto de centrado giratorio MT 5
• Punto de centrado giratorio MT 5
• Luneta móvil paso 15 - 125 mm para TX5216
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 25 mm, 5 piezas
• Juego de herramientas de torneado HM 25 mm, 5 piezas
• Amortiguador de vibraciones pie de máquina SE 85
