Torno OPTIturn TH 4210 Optimum (3462050) de guía y husillo tractor

Descripción

• Guía del eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo mejor que 0,015 mm
• Portahusillos Camlock DIN ISO 702-2 Nº 6
• Cubierta del husillo roscado
• Carro precisamente mecanizado
• Todas las guías pueden ajustarse mediante cuñas
• Rotación derecha/izquierda conmutable en el carro de la bancada mediante husillo de conmutación
• Electrónica de seguridad de dos canales
• Lubricación central en el carro de la bancada
• Rango de ajuste del carro superior ± 90
• Husillo principal en baño de aceite
• Engranajes de marcha suave, templados y rectificados con 2 rodamientos de rodillos cónicos de precisión ajustables
• Interruptor con cálculo de ciclo de vida, probado según EN ISO 13849
• Todos los pasos métricos en el rango de 0,2 a 14 mm/rev y todas las roscas en pulgadas en el rango de 72 a 2 hilos por pulgada se pueden ajustar sin reemplazar los engranajes de cambio mediante la palanca de cambio en el panel de control
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes de seguridad con función de desconexión según EN23125 en los ejes X y Z
• Bancada prismática fuertemente nervada, templada por inducción y rectificada con precisión de fundición gris
• Sistema de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; fácil y completo vaciado y limpieza según DIN
• Subestructura y bancada de la máquina fundidas en una sola pieza de hierro fundido Meehanite
• Dispositivo de parada de emergencia con accionamiento de pie
• Portaherramientas cuádruple de acero

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 1940 mm
• Ancho/profundidad (producto) aprox.: 915 mm
• Altura (producto) aprox.: 1375 mm
• Peso neto aprox.: 1160 kg

Áreas de trabajo

• Altura máxima: 210 mm
• Ancho máximo: 1000 mm
• Diámetro de giro sobre la bancada: 420 mm
• Diámetro de giro en el escote: 590 mm
• Diámetro de giro sobre el carro transversal: 250 mm
• Longitud de torneado en el escote: 260 mm
• Ancho de la bancada: 250 mm

Rango de velocidad

• Número de marchas: 16
• Rango de velocidad: 45 - 1800 min-1

Datos eléctricos

• Potencia del motor de accionamiento: 4,5 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz
• Valor nominal total: 4,6 kW

Sistema de lubricación de refrigeración

• Potencia de la bomba de refrigerante del sistema de lubricación de refrigeración: 100 W

Husillo

• Portaherramientas del husillo: Camlock DIN ISO 702-2 Nº 6
• Diámetro del husillo: 52 mm
• Altura máxima de sujeción del portaherramientas: 20 mm
• Cono del husillo: MT 6

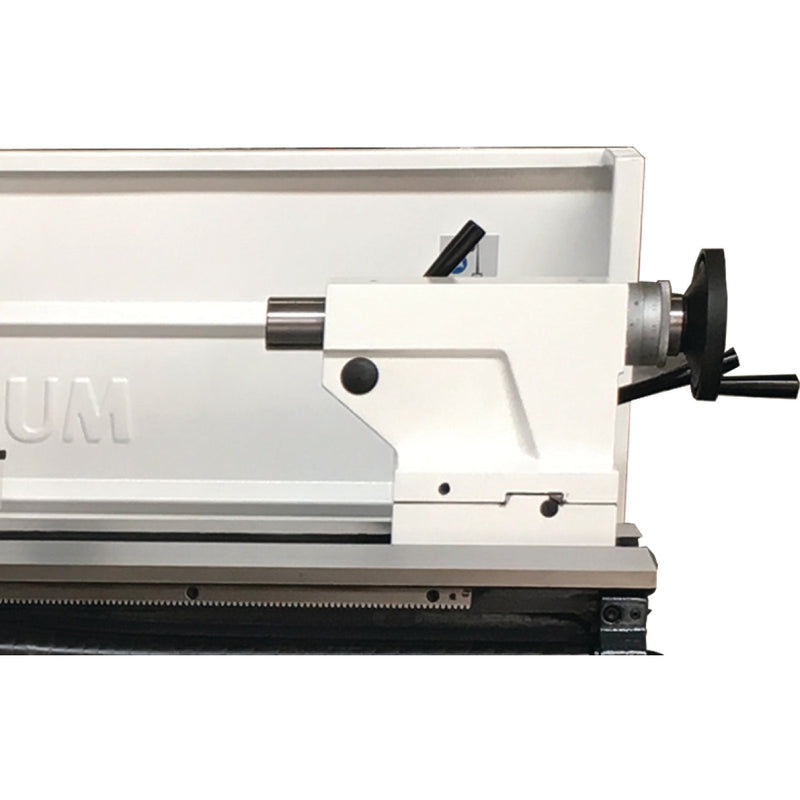

Contrapunto

• Portaherramientas del contrapunto: MT 4
• Carrera de la camisa del contrapunto: 120 mm
• Diámetro de la camisa del contrapunto: 50 mm

Pasos

• Paso métrico: 0,2 - 14 mm/rev
• Número de pasos métricos: 39
• Paso imperial: 72 - 2 Gg/1"
• Número de pasos imperiales: 45
• Paso diametral: 8 - 44
• Número de pasos diametrales: 21
• Paso de rosca modular: 0,3 - 3,5 mm/rev
• Número de pasos de rosca modulares: 18

Recorrido

• Recorrido del carro superior: 140 mm
• Recorrido del carro transversal: 230 mm
• Recorrido del carro: 780 mm
• Recorrido del eje X: 140 mm
• Recorrido del eje Y: 230 mm

Avance

• Rango de avance longitudinal: 0,05 - 1,7 mm/rev
• Número de avances longitudinales: 17
• Rango de avance plano: 0,025 - 0,85 mm/rev
• Número de avances planos: 17

Contenido del envío

• Luneta fija paso Ø 15 - 145 mm
• Luneta móvil paso Ø 10 - 75 mm
• Luz de máquina LED
• Manguito reductor MK 6 / MK 4
• Punto de centrado fijo MK 4
• Juego de engranajes de cambio
• Tope de posición con ajuste fino
• Carga inicial de la máquina con aceite de calidad
• Herramienta de operación

Información de transporte

• EAN: 4030635033339
• Número de aduana: 84581900
• Longitud: 2060 mm
• Altura: 1650 mm
• Ancho: 900 mm
• Peso bruto: 1352 kg
• Peso neto: 1160 kg

Accesorios opcionales

• Alfombrilla para puesto de trabajo 1840x640 mm
• Alfombrilla para puesto de trabajo 1840x940 mm
• Alfombrilla para puesto de trabajo 3040x640 mm
• Alfombrilla para puesto de trabajo 3040x940 mm
• Plato de torno de cuatro mordazas BISON de fundición Camlock de sujeción concéntrica Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno de cuatro mordazas BISON de acero Camlock, sujeción concéntrica Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno de tres mordazas BISON de fundición Camlock de sujeción concéntrica Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno de tres mordazas BISON de acero Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Juego de brocas de centrar de 10 piezas. 0,75-4,5 mm HSS
• Juego de bloques de sujeción para tornos 20-05
• Portapinzas 5C - Nº 6
• Juego de pinzas SPC 5C
• Spray de aceite de corte 400 ml
• Plato liso Ø 350 mm Camlock DIN ISO 702-2 Nº 6
• Juego de torneado interior de 5 piezas
• Placa de nivelación SE 2
• Plato de torno de cuatro mordazas OPTIMUM de fundición Camlock, sujeción central Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno de cuatro mordazas OPTIMUM de fundición Camlock, sujeción individual Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno de tres mordazas OPTIMUM de sujeción central Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Kit de herramientas de cambio rápido SWH 5 - B
• Punto de centrado giratorio MT 4
• Punto de centrado giratorio MT 4
• Punto de centrado giratorio MT 4
• Portaherramientas de repuesto de acero 25x120 tipo D
• Portaherramientas de repuesto de acero 32x130 tipo H
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Pie de máquina antivibración SE 85
