Guía y husillo de tracción Optimum (3462055) Tornos OPTIturn TH 4210D

Descripción

• Guía del eje Z endurecida y rectificada
• Concentricidad garantizada del cono del husillo mejor que 0,015 mm
• Portahusillos Camlock DIN ISO 702-2 Nº 6
• Cubierta de husillo principal
• Corredera mecanizada con precisión
• Todas las guías se pueden ajustar mediante cuñas
• Rotación derecha/izquierda conmutable en el carro de la bancada mediante husillo de conmutación

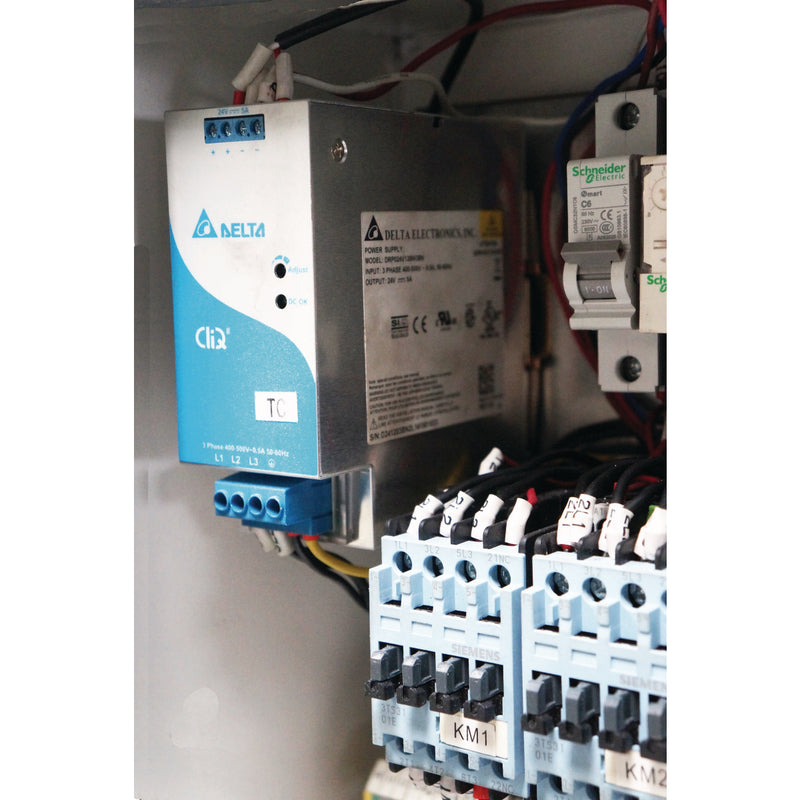

• Electrónica de seguridad de dos canales
• Lubricación central en el carro de la bancada
• Rango de ajuste del carro superior ± 90
• Husillo principal en baño de aceite
• Engranajes de marcha suave, templados y rectificados con 2 rodamientos de rodillos cónicos de precisión ajustables
• Interruptor con cálculo de ciclo de vida, probado según EN ISO 13849
• Todos los pasos métricos en el rango de 0,2 a 14 mm/rev y todas las roscas en pulgadas en el rango de 72 a 2 hilos por pulgada se pueden ajustar sin reemplazar los engranajes de cambio utilizando la palanca de conmutación en el panel de control
• Volantes con ajuste de escala fina 0,04 / 0,02 mm
• Volantes de seguridad con función de desconexión según EN23125 en los ejes X y Z
• Bancada prismática muy nervada, templada por inducción y rectificada con precisión de fundición gris
• Sistema de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fácil y completa según DIN
• Subestructura y bancada de la máquina fundidas en una sola pieza de fundición Meehanite
• Dispositivo de parada de emergencia con accionamiento de pie
• Portaherramientas cuádruple de acero

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 1940 mm
• Anchura/profundidad (producto) aprox.: 915 mm
• Altura (producto) aprox.: 1375 mm
• Peso neto aprox.: 1162 kg

Áreas de trabajo

• Altura máxima: 210 mm
• Anchura máxima: 1000 mm
• Diámetro de giro sobre la bancada: 420 mm
• Diámetro de giro en el escote: 590 mm
• Diámetro de giro sobre el carro transversal: 250 mm
• Longitud de giro en el escote: 260 mm
• Anchura de la bancada: 250 mm

Equipo

• Indicador de posición digital: DPA 31 Plus

Rango de velocidad

• Número de marchas: 16
• Rango de velocidad: 45 - 1800 min-1

Datos eléctricos

• Potencia del motor de accionamiento: 4,5 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz
• Valor nominal total: 4.6 kW

Sistema de lubricación de refrigeración

• Potencia de la bomba de refrigerante del sistema de lubricación de refrigeración: 100 W

Husillo

• Portaherramientas del husillo: Camlock DIN ISO 702-2 Nº 6
• Agujero del husillo: 52 mm
• Portaherramientas altura máxima de la mordaza: 20 mm
• Cono del husillo: MT 6

Contrapunto

• Portaherramientas del contrapunto: MT 4
• Carrera del contrapunto: 120 mm
• Diámetro de la caña del contrapunto: 50 mm

Pasos

• Paso métrico: 0,2 - 14 mm/rev
• Número de pasos métricos: 39
• Paso imperial: 72 - 2 Gg/1"
• Número de pasos imperiales: 45
• Paso diametral: 8 - 44
• Número de pasos diametrales: 21
• Paso de rosca modular: 0,3 - 3,5 mm/rev
• Número de pasos de rosca modulares: 18

Recorrido

• Recorrido carro superior: 140 mm
• Recorrido carro transversal: 230 mm
• Recorrido carro de avance: 780 mm

Avance

• Rango de avance longitudinal: 0,05 - 1,7 mm/rev
• Número de avances longitudinales: 17
• Rango de avance plano: 0,025 - 0,85 mm/rev
• Número de avances planos: 17

Contenido de la entrega

• Luneta fija paso Ø 15 - 145 mm
• Luneta móvil paso Ø 10 - 75 mm
• Luz de máquina LED
• Casquillo reductor MK 6 / MK 4
• Punto de centrado fijo MK 4
• Juego de engranajes de cambio
• Tope de posición con ajuste fino
• Llenado inicial de la máquina con aceite de calidad
• Herramienta de operación

Información de transporte

• EAN: 4030635033131
• Número de aduana: 84581900
• Longitud: 2060 mm
• Altura: 1650 mm
• Anchura: 900 mm
• Peso bruto: 1352 kg
• Peso neto: 1160 kg

Accesorios opcionales

• Alfombra de puesto de trabajo 1840x640 mm
• Alfombra de puesto de trabajo 1840x940 mm
• Alfombra de puesto de trabajo 3040x640 mm
• Alfombra de puesto de trabajo 3040x940 mm
• Plato de torno BISON de cuatro mordazas de fundición Camlock concéntrico excitante Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno BISON de cuatro mordazas de acero Camlock, sujeción concéntrica Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno BISON de tres mordazas de fundición Camlock, sujeción central Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno BISON de tres mordazas de acero Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Juego de brocas de centrar 10 piezas. 0,75-4,5 mm HSS
• Juego de bloques de sujeción para tornos 20-05
• Portapinzas 5C - Nº 6
• Juego de pinzas SPC 5C
• Aceite de corte en spray 400 ml
• Plato de arrastre Ø 350 mm Camlock DIN ISO 702-2 Nº 6
• Juego de torneado interior de 5 piezas
• Placa de nivelación SE 2
• Plato de torno OPTIMUM de cuatro mordazas de fundición Camlock, sujeción central Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno OPTIMUM de cuatro mordazas de fundición Camlock, sujeción individual Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Plato de torno OPTIMUM de tres mordazas, sujeción central Ø 250 mm Camlock DIN ISO 702-2 Nº 6
• Juego de herramientas de cambio rápido SWH 5 - B
• Punto de centrado giratorio MT 4
• Punto de centrado giratorio MT 4
• Punto de centrado giratorio MT 4
• Portaherramientas de repuesto de acero 25x120 tipo D
• Portaherramientas de repuesto de acero 32x130 tipo H
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Amortiguador de vibraciones para máquina SE 85
