Torno de centro convencional Optimum (3462170) OPTIturn TH 5620D

Descripción

• Guía del eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo ≤ 0,015 mm
• Portahusillos Camlock DIN ISO 702-2 Nº 8
• Cubretornillo patrón
• Corredera mecanizada con precisión
• Todas las guías se pueden ajustar mediante cuñas
• Giro a derecha/izquierda en la corredera del carro conmutable mediante husillo de inversión
• Electrónica de seguridad de dos canales
• Lubricación central en la corredera del carro
• Rango de ajuste de la corredera superior ± 90
• El husillo principal funciona en baño de aceite
• Ejes y ruedas que funcionan en baño de aceite
• Engranajes de funcionamiento suave, templados, rectificados y montados con 2 rodamientos de rodillos cónicos de precisión ajustables
• Interruptor con cálculo de ciclo de vida, probado según EN ISO 13849
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes de seguridad con función de desconexión según EN23125 en los ejes X y Z
• Engranajes y ejes templados y rectificados, funcionando en baño de aceite en rodamientos de precisión
• Palanca selectora claramente dispuesta para cambiar las velocidades de avance
• Diseño cerrado de la caja de cambios de avance rápido

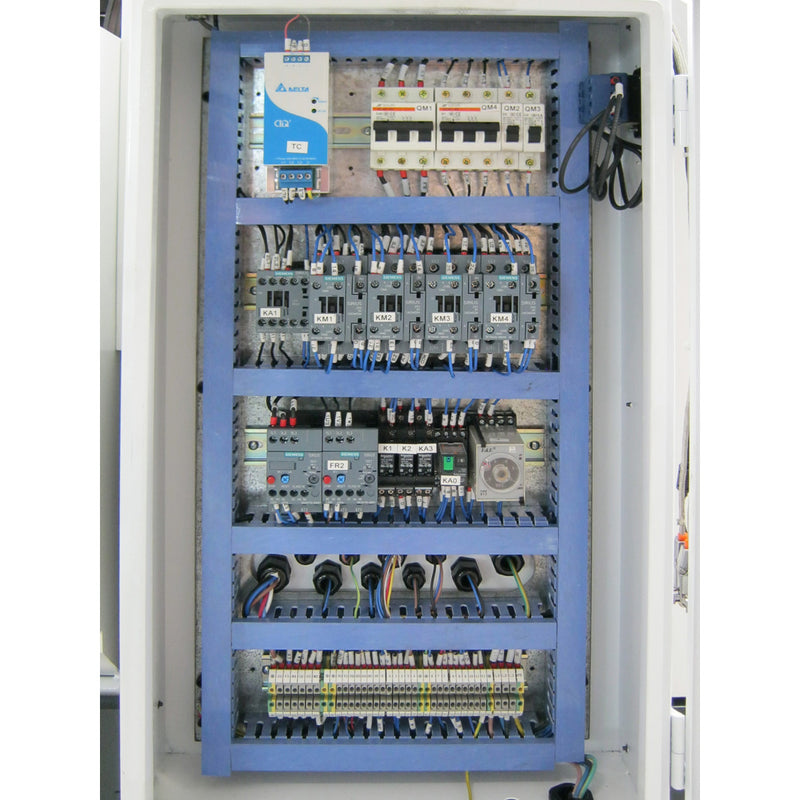

• Interruptor de impacto de parada de emergencia, interruptor de protección del motor, interruptor principal bloqueable
• Dispositivo de parada de emergencia con accionamiento de pie
• Contrapunto ajustable para torneado cónico ± 10 mm
• Caña del contrapunto y volante con escala fina ajustable de 0,025 mm. Ajuste rápido, fácil y sin herramientas mediante palanca de sujeción
• Cadena portacables para una guía suave de cables y mangueras
• Bancada de prisma fuertemente nervada, templada por inducción y rectificada con precisión de fundición gris
• Dispositivo de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fácil y completa de acuerdo con DIN
• Escala ajustable del medidor de roscas

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 3450 mm
• Ancho/profundidad (producto) aprox.: 1150 mm
• Altura (producto) aprox.: 1650 mm
• Peso neto aprox.: 2560 kg

Áreas de trabajo

• Altura máx.: 280 mm
• Anchura máx.: 1910 mm
• Diámetro de volteo sobre bancada: 560 mm
• Diámetro de volteo en puente de bancada: 790 mm
• Diámetro de volteo sobre carro transversal: 355 mm
• Longitud de torneado en puente de bancada: 170 mm
• Ancho de bancada: 350 mm

Equipamiento

• Indicador de posición digital: DPA 31 Plus

Rango de velocidad

• Número de marchas: 12
• Rango de velocidad: 25 - 1600 min¯¹

Datos eléctricos

• Potencia del motor de accionamiento: 7,5 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz
• Valor nominal total: 8,5 kW

Sistema de lubricación refrigerante

• Potencia de la bomba de refrigerante del sistema de lubricación refrigerante: 125 W

Husillo

• Portabrocas del husillo: Camlock DIN ISO 702-2 Nº 8
• Diámetro interior del husillo: 80 mm
• Portaherramientas altura máx. de sujeción: 25 mm
• Cono del husillo: MT 7

Contrapunto

• Portabrocas del contrapunto: MK 5
• Recorrido de la caña del contrapunto: 180 mm
• Diámetro de la caña del contrapunto: 75 mm

Pasos

• Paso métrico: 0,2 - 14 mm/rev
• Número de pasos métricos: 47
• Paso imperial: 112 - 2 Gg/1"
• Número de pasos imperiales: 60
• Paso diametral: 4 - 112 DPI
• Número de pasos diametrales: 50
• Paso de rosca modular: 0,1 - 7 mm/rev
• Número de pasos de rosca modulares: 34

Recorridos

• Recorrido carro superior: 130 mm
• Recorrido carro transversal: 316 mm
• Recorrido del carro: 1710 mm

Avance

• Rango de avance longitudinal: 0,059 - 1,646 mm/rev
• Número de avances longitudinales: 35
• Rango de avance transversal: 0,020 - 0,573 mm/rev
• Número de avances transversales: 35

Contenido de la entrega

• Luneta fija paso máx. Ø 165 mm
• Luneta móvil paso máx. Ø 95 mm
• Luz de máquina LED
• TH 5615D-TH 5630D: Manguito reductor MK 7 / MK 5
• TH 5620V: Manguito reductor Ø 113 mm / MK 5
• Punto de centrado fijo MK 5
• Punto de centrado fijo y giratorio MK 5
• Portaherramientas de cambio rápido 7-C
• Portaherramientas 32x150 tipo D para cinceles cuadrados
• Medidor de roscas
• Llenado inicial de la máquina con aceite de calidad
• Juego de engranajes de cambio
• Herramienta de funcionamiento

Información de transporte

• EAN: 4030635030963
• Número de aduana: 84581900
• Longitud: 3400 mm
• Altura: 1650 mm
• Ancho: 1150 mm
• Peso bruto: 2980 kg
• Peso neto: 2560 kg

Accesorios opcionales

• Alfombrilla de trabajo 1840x640 mm
• Alfombrilla de trabajo 1840x940 mm
• Alfombrilla de trabajo 3040x640 mm
• Alfombrilla de trabajo 3040x940 mm
• Plato de torno de cuatro garras BISON de fundición Camlock, sujeción céntrica Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de tres garras BISON de fundición Camlock, sujeción céntrica Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Juego de brocas de centrar 10tlg. 0,75-4,5 mm HSS
• Juego de bloques de sujeción para tornos 20-05
• Portapinzas 5C - Nº 8
• Juego de pinzas SPC 5C
• Pulverizador de aceite de corte 400 ml
• Plato liso Ø 480 mm Camlock DIN ISO 702-2 Nº 8
• Juego de torneado interior de 5 piezas
• Placa de nivelación SE 3
• Plato de torno de cuatro garras OPTIMUM de fundición Camlock, sujeción céntrica Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de cuatro garras OPTIMUM de fundición Camlock, sujeción individual Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de tres garras OPTIMUM, sujeción céntrica Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Tope de posición con ajuste fino para torno TH56
• Punto de centrado giratorio MT 5
• Punto de centrado giratorio MT 5
• Portaherramientas de repuesto 32x150 tipo D
• Portaherramientas de repuesto 35x160 tipo H
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 20 mm, 5 piezas
• Juego de herramientas de torneado HM 32 mm, 5 piezas
• Amortiguador de vibraciones pie de máquina SE 85
