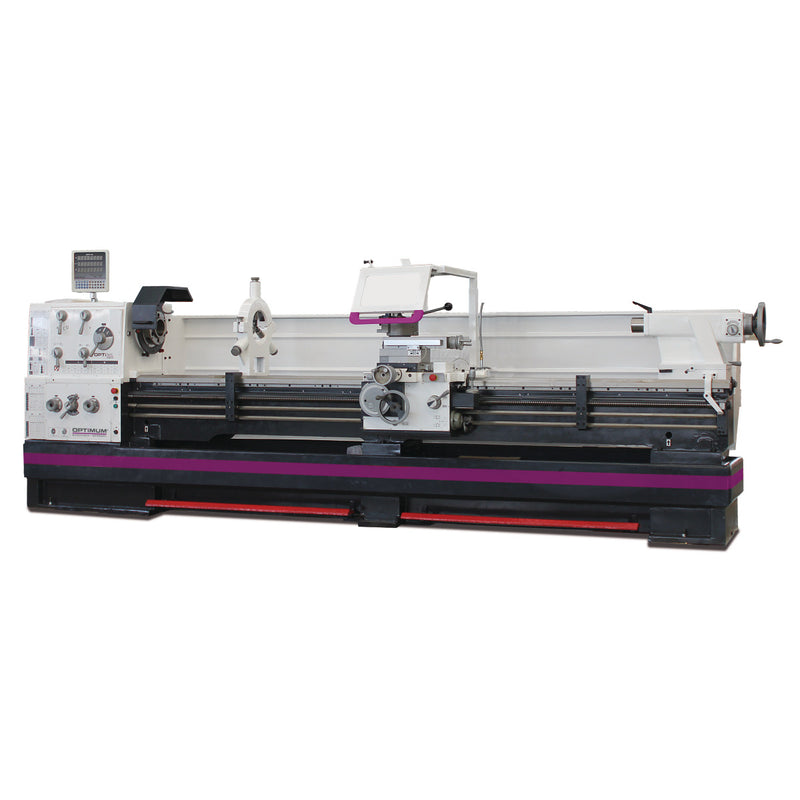

Torno de centro convencional Optimum (3462210) OPTIturn TH 6620D

Descripción

• Guía del eje Z templada y rectificada
• Concentricidad garantizada del cabezal del husillo mejor que 0,015 mm
• Portahusillos Camlock DIN ISO 702-2 Nº 8
• Cubierta del husillo roscado
• Carro de precisión mecanizado
• Todas las guías pueden ajustarse mediante cuñas
• Rotación derecha/izquierda conmutable en el carro de bancada mediante husillo inversor

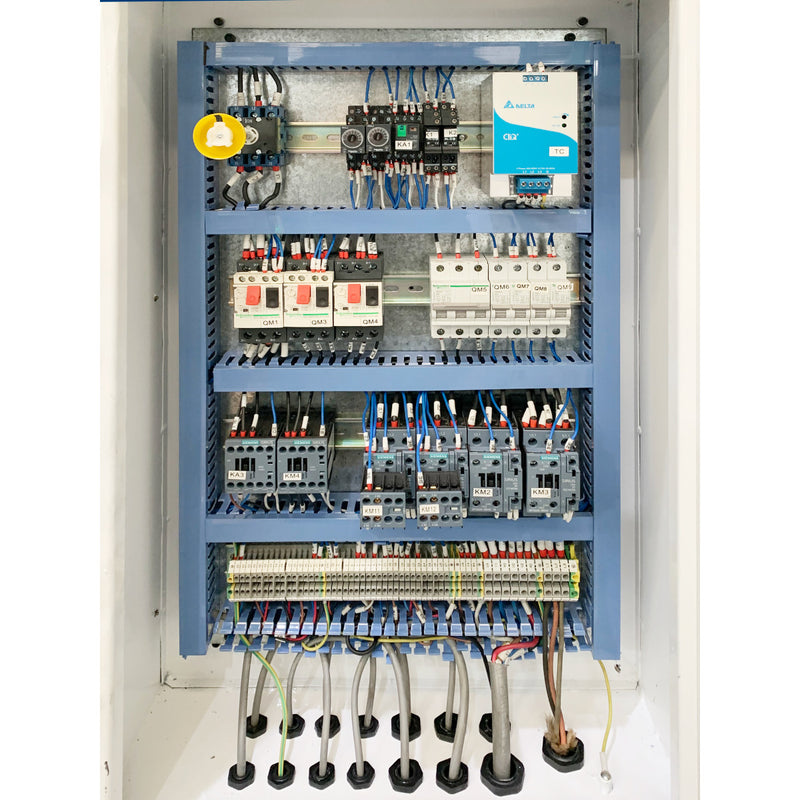

• Electrónica de seguridad de dos canales
• Lubricación centralizada en el carro de bancada
• Rango de ajuste del carro superior ± 90
• Engranajes de marcha suave, templados y rectificados, montados sobre 2 rodamientos de rodillos cónicos de precisión ajustables
• Palanca selectora claramente dispuesta para cambiar las velocidades de avance
• Diseño cerrado de la caja de engranajes de avance rápido
• Engranajes y ejes templados y rectificados, funcionando en baño de aceite sobre rodamientos de precisión
• Volantes desacoplados y probados según EN 23125
• Volantes de seguridad con función de desconexión en el eje X
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Interruptor de límite de seguridad con contactos de apertura positiva
• Interruptor con cálculo de ciclo de vida, probado según EN ISO 13849

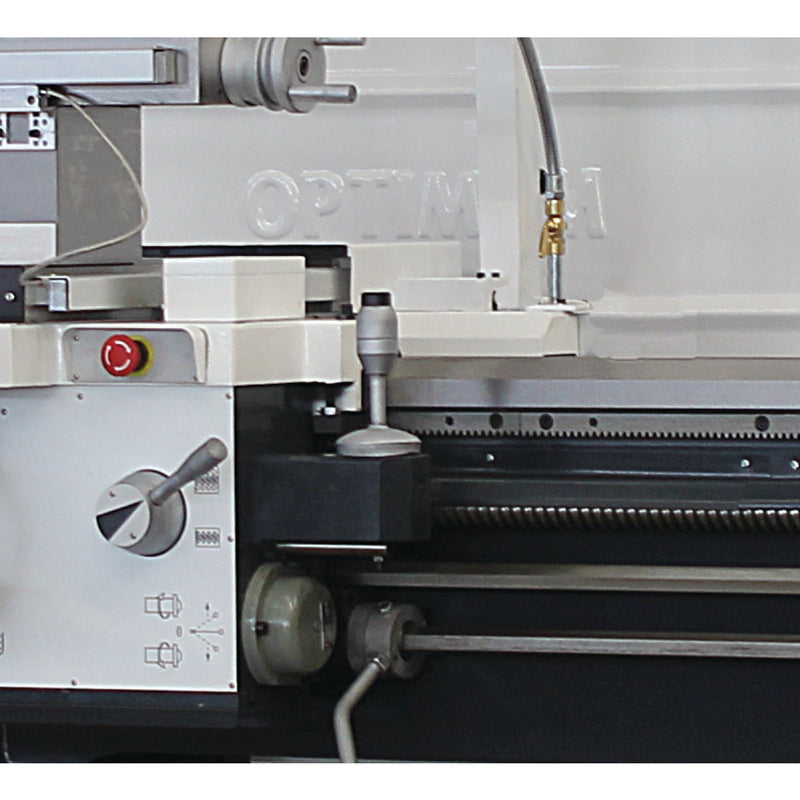

• Interruptor de parada de emergencia, interruptor de protección del motor, interruptor principal con cerradura
• Lámpara LED para máquina
• Cadena portacables para un guiado suave de cables y mangueras
• Dispositivo de parada de emergencia con control de pedal
• Dispositivo de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fácil y completa según DIN
• Freno motor eléctrico con parada de emergencia rápida - parada rápida sin sobrepasar el límite durante el funcionamiento normal
• Portaherramientas de cambio rápido de acero SWH 9-D
• 1 portaherramientas de acero 41x180 tipo D para cincel cuadrado de 32 mm

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 3650 mm
• Ancho/fondo (producto) aprox.: 1500 mm
• Altura (producto) aprox.: 1785 mm
• Peso neto aprox.: 3345 kg
• Capacidad de carga: 1,4 t/m

Áreas de trabajo

• Altura máx.: 330 mm
• Anchura máx.: 2050 mm
• Diámetro de giro sobre la bancada: 660 mm
• Diámetro de giro en el puente de bancada: 900 mm
• Diámetro de giro sobre el carro de cepillado: 440 mm
• Longitud de torneado en el puente de bancada: 250 mm
• Anchura de la bancada: 400 mm

Equipamiento

• Indicador de posición digital: DPA 31 Plus

Rango de velocidad

• Número de marchas: 16
• Rango de velocidad: 25 - 1600 min¯¹

Velocidad de movimiento rápido

• Velocidad de movimiento rápido: 3800 mm/min
• Explicaciones sobre el movimiento rápido: Máx. 5 min (30 min de descanso)

Datos eléctricos

• Potencia del motor de accionamiento: 9 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz
• Valor nominal total: 10 kW

Sistema de lubricante refrigerante

• Potencia de la bomba de refrigerante del sistema de lubricante refrigerante: 150 W

Husillo

• Portabrocas del husillo: Camlock DIN ISO 702-2 Nº 8
• Agujero del husillo: 105 mm
• Portaherramientas altura máx. de sujeción: 32 mm
• Cono del husillo: Ø 113 (cono 1:20) mm

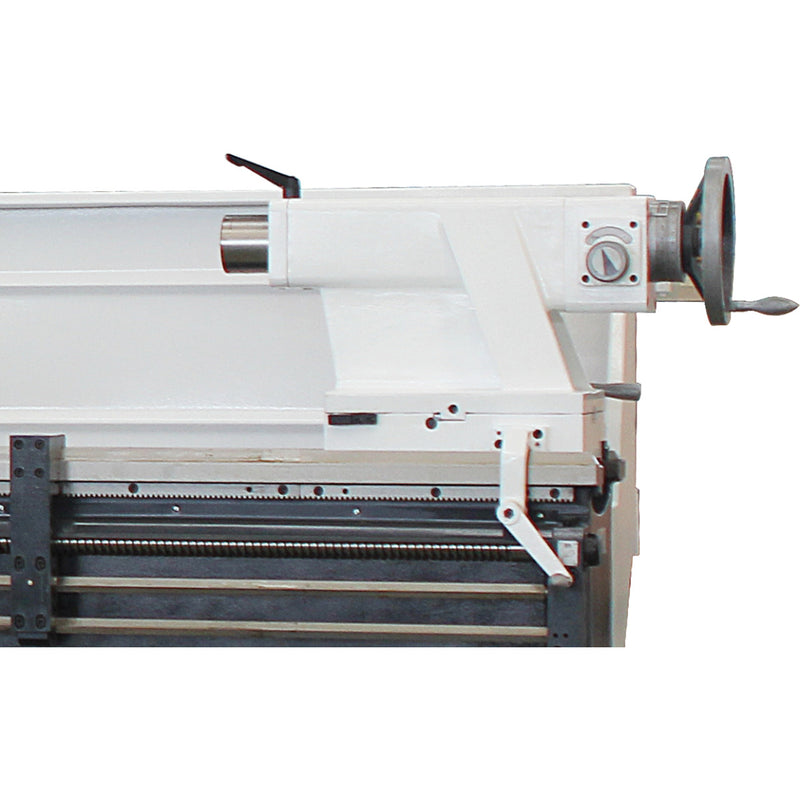

Contrapunta

• Portabrocas de contrapunta: MK 5
• Recorrido de la caña de la contrapunta: 235 mm
• Diámetro de la caña de la contrapunta: 90 mm

Pasos de rosca

• Paso métrico: 0,45 - 120 mm/rev
• Número de pasos métricos: 54
• Paso imperial: 80 - 7/16 Gg/1"
• Número de pasos imperiales: 60
• Paso diametral: 7/8 - 160
• Número de pasos diametrales: 42
• Paso de rosca modular: 0,25 - 60 mm/rev
• Número de pasos de rosca modulares: 46

Recorrido

• Recorrido del carro superior: 230 mm
• Recorrido del carro transversal: 368 mm
• Recorrido del carro: 1965 mm

Avance

• Rango de avance longitudinal: 0,044 - 1,48 mm/rev
• Número de avances longitudinales: 25
• Rango de avance plano: 0,022 - 0,74 mm/rev
• Número de avances planos: 25

Contenido de la entrega

• Luneta fija paso máx. Ø 150 mm
• Luneta móvil paso máx. Ø 130 mm
• Lámpara de máquina
• Manguito reductor MK 5 / MK 7
• Punto de centrado fijo MK 5
• Punto central fijo MK 5, aleado
• Portaherramientas de cambio rápido de acero 9-D
• Portaherramientas de acero 41x180 tipo D para cinceles cuadrados
• Tope de posición con ajuste fino
• Juego de engranajes de cambio
• Aceite de calidad incluido
• Herramienta de funcionamiento

Información de transporte

• EAN: 4030635035463
• Número de aduana: 84581900
• Longitud: 3770 mm
• Altura: 1840 mm
• Ancho: 1150 mm
• Peso bruto: 3835 kg
• Peso neto: 3345 kg

Accesorios opcionales

• Alfombrilla de trabajo 1840x640 mm
• Alfombrilla de trabajo 1840x940 mm
• Alfombrilla de trabajo 3040x640 mm
• Alfombrilla de trabajo 3040x940 mm
• Plato de torno de cuatro mordazas BISON de fundición Camlock con sujeción céntrica Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de tres mordazas BISON de fundición Camlock con sujeción céntrica Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Juego de brocas de centrado de 10 piezas. 0.75-4.5 mm HSS
• Juego de bloques de sujeción para tornos 25-05
• Portapinzas de boquilla 5C - Nº 8
• Juego de pinzas de boquilla SPC 5C
• Pulverizador de aceite de corte 400 ml
• Plato de arrastre Ø 480 mm Camlock DIN ISO 702-2 Nº 8
• Juego de torneado interior de 5 piezas
• Placa niveladora SE 3
• Plato de torno de cuatro mordazas OPTIMUM de fundición Camlock, sujeción céntrica Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de cuatro mordazas OPTIMUM de fundición Camlock, sujeción individual Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de tres mordazas OPTIMUM con sujeción céntrica Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Punto de centrado giratorio MT 3
• Punto de centrado giratorio MT 5
• Punto de centrado giratorio MT 5
• Juego de herramientas de torneado HM 25 mm, 5 piezas
• Juego de herramientas de torneado HM 25 mm, 5 piezas
• Juego de herramientas de torneado HM 32 mm, 5 piezas
• Pie de máquina antivibratorio SE 85
