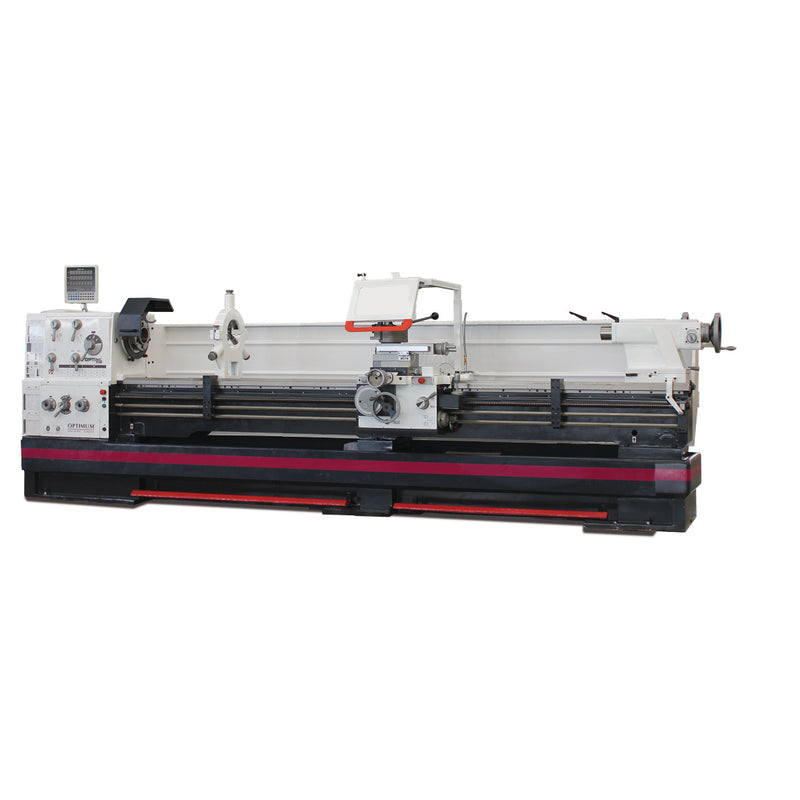

Torno de centro convencional Optimum (3462220) OPTIturn TH 6630D

Descripción

• Guía del eje Z endurecida y rectificada
• Concentricidad garantizada de la punta del husillo superior a 0,015 mm
• Portahusillos Camlock DIN ISO 702-2 Nº 8
• Cubierta del husillo roscado
• Carro de precisión mecanizado
• Todas las guías se pueden ajustar con regletas cónicas
• Rotación derecha/izquierda en el carro de la bancada conmutable mediante husillo de conmutación

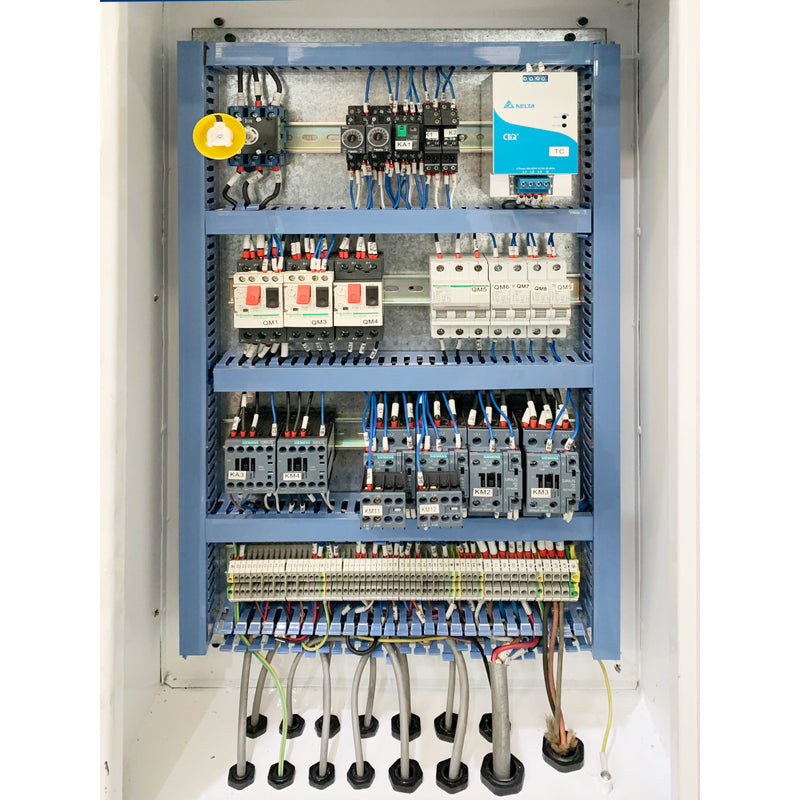

• Electrónica de seguridad de dos canales
• Lubricación central en el carro de la bancada
• Rango de ajuste del carro superior ± 90
• Engranajes de marcha suave, endurecidos y rectificados, montados sobre 2 rodamientos de rodillos cónicos de precisión ajustables
• Palanca selectora claramente dispuesta para cambiar las velocidades de avance
• Diseño cerrado de la caja de engranajes de avance de alta velocidad
• Ruedas dentadas y ejes endurecidos y rectificados, funcionando en baño de aceite sobre rodamientos de precisión
• Volantes de mano desacoplados y probados según EN 23125
• Volantes de mano de seguridad con función de desconexión en el eje X
• Volantes de mano con escala fina ajustable 0,04 / 0,02 mm
• Interruptor de límite de seguridad con contactos de apertura positiva
• Interruptor con cálculo de ciclo de vida, probado según EN ISO 13849
• Interruptor de parada de emergencia, interruptor de protección del motor, interruptor principal con cerradura
• Lámpara de máquina LED
• Cadena portacables para un guiado suave de cables y mangueras
• Dispositivo de parada de emergencia con control de pedal
• Dispositivo de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fácil y completa según DIN
• Freno motor eléctrico con parada de emergencia rápida - parada rápida sin rebasamiento durante el funcionamiento normal
• Portaherramientas de cambio rápido SWH 9-D
• 1 portaherramientas 41x180 tipo D para cincel cuadrado de 32 mm

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 4650 mm
• Anchura/profundidad (producto) aprox.: 1500 mm
• Altura (producto) aprox.: 1785 mm
• Peso neto aprox.: 3730 kg
• Capacidad de carga: 1,4 t/m

Áreas de trabajo

• Altura máx.: 330 mm
• Anchura máx.: 3050 mm
• Diámetro de volteo sobre bancada: 660 mm
• Diámetro de volteo en el escote de bancada: 900 mm
• Diámetro de volteo sobre carro de cepillado: 440 mm
• Longitud de torneado en el escote de bancada: 250 mm
• Anchura de bancada: 400 mm

Equipamiento

• Indicador de posición digital: DPA 31 Plus

Rango de velocidad

• Número de marchas: 16
• Rango de velocidad: 25 - 1600 min¯¹

Velocidad rápida

• Velocidad de movimiento rápido: 3800 mm/min
• Explicaciones sobre el movimiento rápido: Máx. 5 min (30 min de descanso)

Datos eléctricos

• Potencia del motor de accionamiento: 9 kW
• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz
• Valor nominal total: 10 kW

Sistema de lubricante de refrigeración

• Potencia de la bomba de refrigerante del sistema de lubricante de refrigeración: 150 W

Husillo

• Mandril de husillo: Camlock DIN ISO 702-2 Nº 8
• Diámetro del husillo: 105 mm
• Altura máxima del portaherramientas: 32 mm
• Cono del husillo: Ø 113 (cono 1:20) mm

Contrapunto

• Portabrocas del contrapunto: MK 5
• Carrera de la caña del contrapunto: 235 mm
• Diámetro de la caña del contrapunto: 90 mm

Pasos de rosca

• Paso métrico: 0,45 - 120 mm/rev
• Número de pasos métricos: 54
• Paso imperial: 80 - 7/16 Gg/1"
• Número de pasos imperiales: 60
• Paso diametral: 7/8 - 160
• Número de pasos diametrales: 42
• Paso de rosca modular: 0,25 - 60 mm/rev
• Número de pasos de rosca modulares: 46

Recorrido

• Recorrido del carro superior: 230 mm
• Recorrido del carro transversal: 368 mm
• Recorrido del sillín del carro: 2900 mm

Avance

• Rango de avance longitudinal: 0,044 - 1,48 mm/rev
• Número de avances longitudinales: 25
• Rango de avance plano: 0,022 - 0,74 mm/rev
• Número de avances planos: 25

Contenido de la entrega

• Luneta fija paso máx. Ø 150 mm
• Luneta móvil paso máx. Ø 130 mm
• luz de máquina
• Manguito reductor MK 5 / MK 7
• Punto de centrado fijo MK 5
• Punto central fijo MK 5, aleado
• Portaherramientas de cambio rápido 9-D
• Portaherramientas 41x180 tipo D para cinceles cuadrados
• Tope de posición con ajuste fino
• Juego de engranajes de cambio
• Aceite de calidad incluido
• Herramienta de operación

Información de transporte

• EAN: 4030635035470
• Número de aduanas: 84581900
• Longitud: 4770 mm
• Altura: 1840 mm
• Anchura: 1150 mm
• Peso bruto: 4310 kg
• Peso neto: 3730 kg

Accesorios opcionales

• Alfombra de puesto de trabajo 1840x640 mm
• Alfombra de puesto de trabajo 1840x940 mm
• Alfombra de puesto de trabajo 3040x640 mm
• Alfombra de puesto de trabajo 3040x940 mm
• Plato de torno de cuatro mordazas BISON de fundición Camlock de centrado excéntrico Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de tres mordazas BISON de fundición Camlock con sujeción central Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Juego de brocas de centrar de 10 piezas. 0,75-4,5 mm HSS
• Juego de bloques de sujeción para tornos 25-05
• Mandril de pinzas 5C - Nº 8
• Juego de pinzas SPC 5C
• Spray de aceite de corte 400 ml
• Plato liso Ø 480 mm Camlock DIN ISO 702-2 Nº 8
• Juego de torneado interior de 5 piezas
• Placa de nivelación SE 3
• Plato de torno de cuatro mordazas OPTIMUM de fundición Camlock, sujeción central Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de cuatro mordazas OPTIMUM de fundición Camlock, sujeción individual Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Plato de torno de tres mordazas OPTIMUM con sujeción central Ø 315 mm Camlock DIN ISO 702-2 Nº 8
• Punto de centrado giratorio MT 3
• Punto de centrado giratorio MT 5
• Punto de centrado giratorio MT 5
• Juego de herramientas de torneado HM 25 mm, 5 piezas
• Juego de herramientas de torneado HM 25 mm, 5 piezas
• Juego de herramientas de torneado HM 32 mm, 5 piezas
• Pie de máquina amortiguador de vibraciones SE 85
