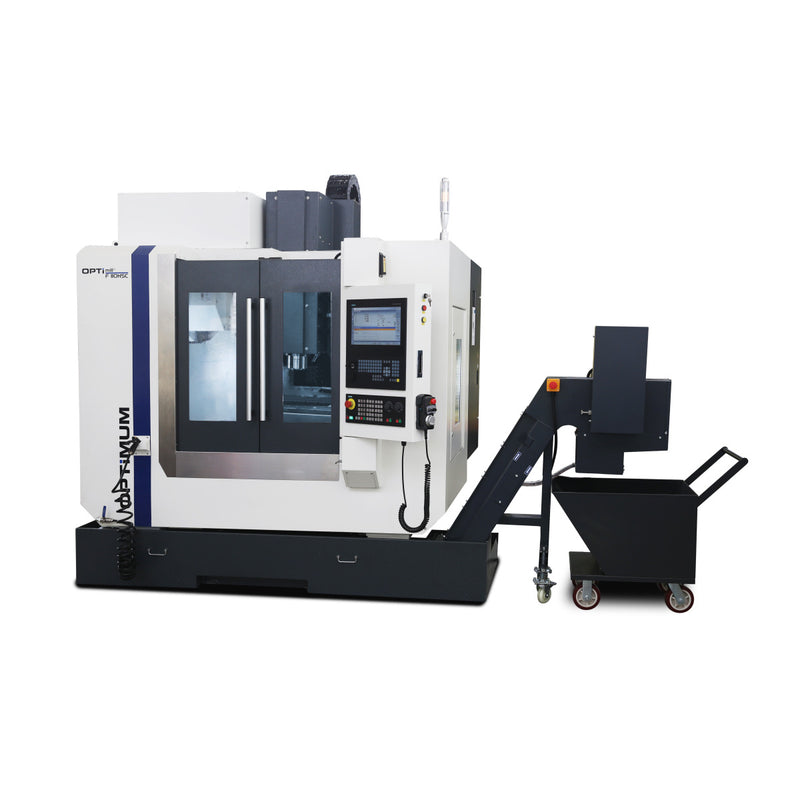

Fresa CNC OPTImill F 110HSC Opti (3511410)

Descripción

• Diseño de alta resistencia
• Alta productividad
• Gran fiabilidad

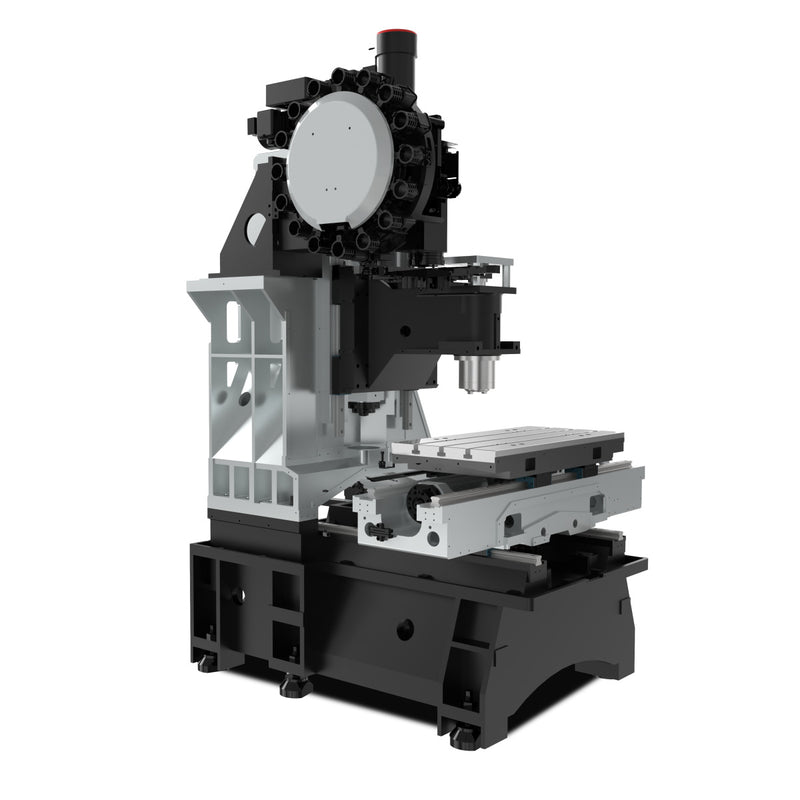

• Base de la máquina fuertemente nervada y sin torsión

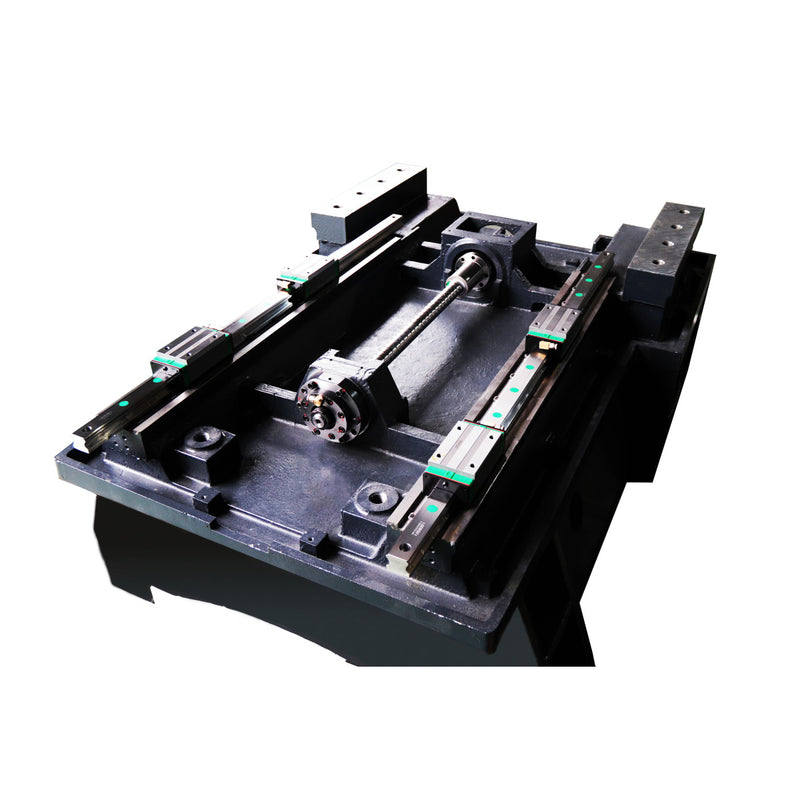

• Carril perfilado con rodamiento de bolas recirculante para altas velocidades de avance rápido en todos los ejes
• Servomotores de alto par en los tres ejes

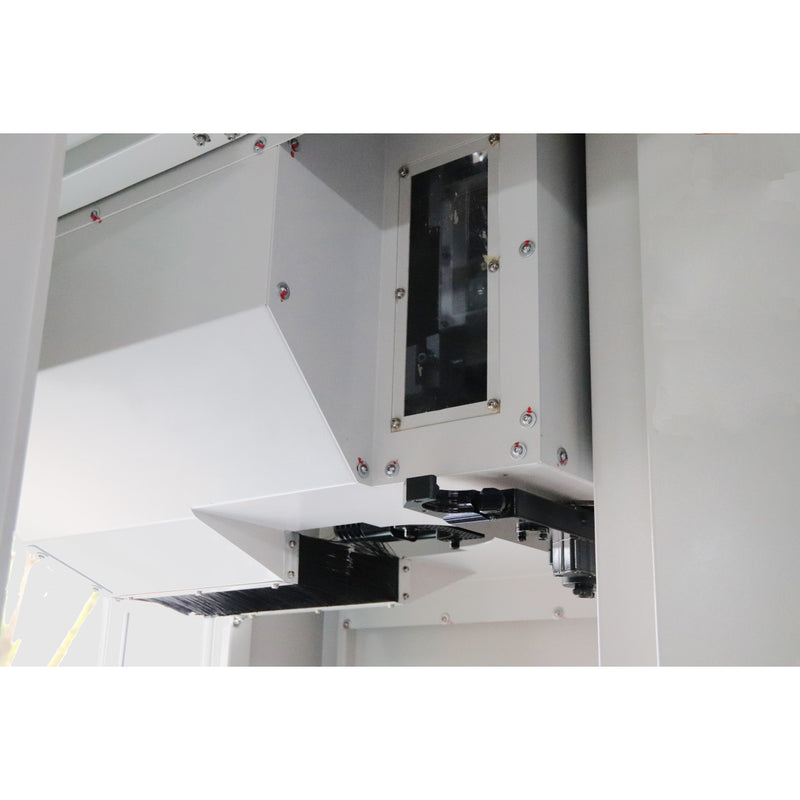

• Cubierta telescópica de las guías en los tres ejes
• Lubricación automática
• Mesa de fresado maciza y exacta con tres ranuras en T, grandes dimensiones y rectificada con precisión
• El volante electrónico portátil con interruptor de habilitación y de parada de emergencia facilita mucho la ejecución de los programas
• Dispositivo de refrigeración con sistema de lavado de virutas y pistola de limpieza
• Transportador de virutas tipo banda que garantiza una eliminación eficiente de las virutas
• Carro de virutas
• Conexión RJ45 y conexión de alimentación de 230 V
• Armario de distribución cerrado con intercambiador de calor integrado que garantiza una temperatura óptima y evita la entrada de partículas de suciedad
• Luz de la máquina en el área de trabajo
• Paquete adicional SIEMENS de responsabilidad por defectos materiales y servicio online/in situ gratuito OSS Plus
• Contrato de mantenimiento básico de 1 año incluido en D/A/CH

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 2100 mm
• Ancho/profundidad (producto) aprox.: 2300 mm
• Altura (producto) aprox.: 2750 mm
• Peso neto aprox.: 4300 kg

Velocidad de movimiento rápido

• Velocidad de movimiento rápido eje X: 48000 mm/min
• Velocidad de movimiento rápido eje Y: 48000 mm/min
• Velocidad de movimiento rápido eje Z: 32000 mm/min

Datos eléctricos

• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa de fresado horizontal: 850 mm
• Ancho de la mesa de fresado horizontal: 400 mm
• Distancia mínima husillo vertical - mesa de fresado horizontal: 100 mm
• Distancia máxima husillo vertical - mesa de fresado horizontal: 600 mm
• Tamaño de ranura en T de la mesa de fresado horizontal: 18 mm
• Número de ranuras en T de la mesa de fresado horizontal: 3
• Espaciado de las ranuras en T de la mesa de fresado horizontal: 100 mm
• Capacidad de carga máxima de la mesa de fresado horizontal: 400 kg

Precisión

• Precisión de repetición: ± 0.005 mm
• Precisión de posicionamiento: ± 0.005 mm

Sistema de lubricante refrigerante

• Número de bombas de refrigerante: 2
• Potencia de accionamiento de la(s) bomba(s) de refrigerante: 0.9 kW
• Capacidad del tanque del sistema de lubricante refrigerante: 116 l
• Caudal del sistema de lubricante refrigerante: 35 l/min

Conexión neumática

• Presión de funcionamiento de la conexión neumática: 6 bar
• Consumo de aire de la máquina de la conexión neumática: 6 - 8 kg/m³

Recorrido

• Recorrido eje X automático: 650 mm
• Recorrido eje Y automático: 400 mm
• Recorrido eje Z automático: 500 mm

Husillo vertical

• Portaherramientas del husillo vertical: SK 40 / DIN 69871
• Rango de velocidad del husillo vertical: 12000 min¯¹
• Potencia del motor de accionamiento del husillo vertical en funcionamiento continuo S1: 9 kW
• Potencia del motor de accionamiento del husillo vertical en funcionamiento S6-30 %: 21,2 kW
• Par motor de accionamiento del husillo vertical en funcionamiento continuo S1: 57 Nm
• Par motor de accionamiento del husillo vertical en funcionamiento S6-30 %: 135 Nm

Fuerza de avance

• Fuerza de avance eje X: 3,67 kN
• Fuerza de avance eje Y: 3,67 kN
• Fuerza de avance eje Z: 3,67 kN

Par motor de avance

• Par motor de avance eje X funcionamiento continuo S1: 11 Nm
• Par motor de avance eje Y funcionamiento continuo S1: 11 Nm
• Par motor de avance eje Z funcionamiento continuo S1: 20 Nm

Torreta

• Diseño del cambiador de herramientas: Pinza de doble brazo
• Número de ranuras para herramientas: 20
• Diámetro máximo de herramienta con ranuras adyacentes libres: 120 mm
• Diámetro máximo de herramienta: 78 mm
• Longitud máxima de herramienta: 300 mm
• Peso máximo de herramienta: 8 kg
• Tiempo de cambio de herramienta a herramienta (T a T): 2.5 s

Conexiones eléctricas

• Potencia nominal total: 15 kVA

Bomba

• Motor de la bomba de la pistola de limpieza: 0.53 kW

Información de transporte

• EAN: 4030635050589
• Número de aduanas: 84596190
• Longitud: 3650 mm
• Altura: 2500 mm
• Ancho: 2300 mm
• Peso bruto: 4300 kg
• Peso neto: 4100 kg

Accesorios opcionales

• Alfombrilla para puesto de trabajo 1840x640 mm
• Alfombrilla para puesto de trabajo 1840x940 mm
• Alfombrilla para puesto de trabajo 3040x640 mm
• Alfombrilla para puesto de trabajo 3040x940 mm
• Interfaz de impresión 3D
• Software lector DXF para sistemas de control SIEMENS SINUMERIK
• Licencia de software Myscreens 828D/840D
• Software Top surface para control SIEMENS SINUMERIK
• Kit de inicio SK40 / DIN 69871

Opciones de equipamiento

• Sonda 3D Blum ZX-Speed
• Preparación de mesa giratoria/basculante de 5 ejes
• Mesa giratoria/basculante de 5 ejes con plato de torno de tres garras Ø 100 mm
• Aire acondicionado
• Licencia de ejes 4º y 5º eje
• Juego completo de cuarto eje Mesa divisora giratoria, plato de torno de tres garras Ø 120 mm y contrapunto
• Juego completo de cuarto eje Preparación de mesa divisora circular
• Refrigeración interna del husillo CTS 20 bar interna
• Refrigeración interna del husillo CTS 70 bar externa
• Refrigeración interna del husillo CTS 70 bar externa
• Preparación de refrigeración interna del husillo
• Separador de aceite
• Sonda de medición universal Blum TC52IR
