Fresadora CNC OPTImill FP 1530 Optimum (3511660)

Descripción

• Estructuras perfectas y diseño robusto garantizan la máxima rigidez y estabilidad.

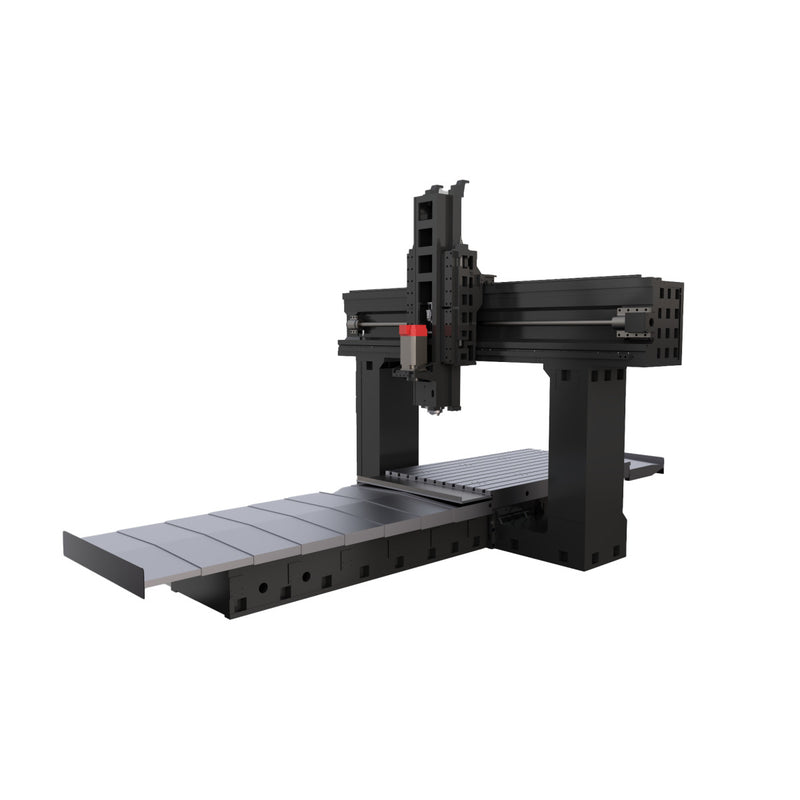

• Todos los componentes principales: bancada de la máquina, mesa de trabajo, soporte de la máquina, travesaño, carro y cabezal, están fabricados en hierro fundido MEEHANITE® de alta calidad.
• Guías sobredimensionadas en los ejes X, Y y Z.
• Todas las guías están endurecidas y rectificadas (HRC50 - HRC55).
• Los ejes X e Y están equipados con guías de rodillos lineales para que los ejes se muevan con la máxima precisión incluso a altas velocidades.
• Máxima precisión de mecanizado y alta amortiguación gracias a las guías planas anchas y ajustables en el eje Z para un alto rendimiento de taladrado y fresado con alto par de salida del husillo.
• Husillos de bolas endurecidos y rectificados con precisión, montados en rodamientos de alta precisión en los tres ejes para altas velocidades de avance rápido.
• Refrigeración de la caja de cambios del husillo principal (engranajes, rodamientos, husillo) mediante sistema de circulación de aceite. Reducción de la expansión térmica.
• Indicador de estado de funcionamiento (luz de fin de trabajo).
• Cubiertas de ejes.
• Lámpara de trabajo LED con indicador de alarma.

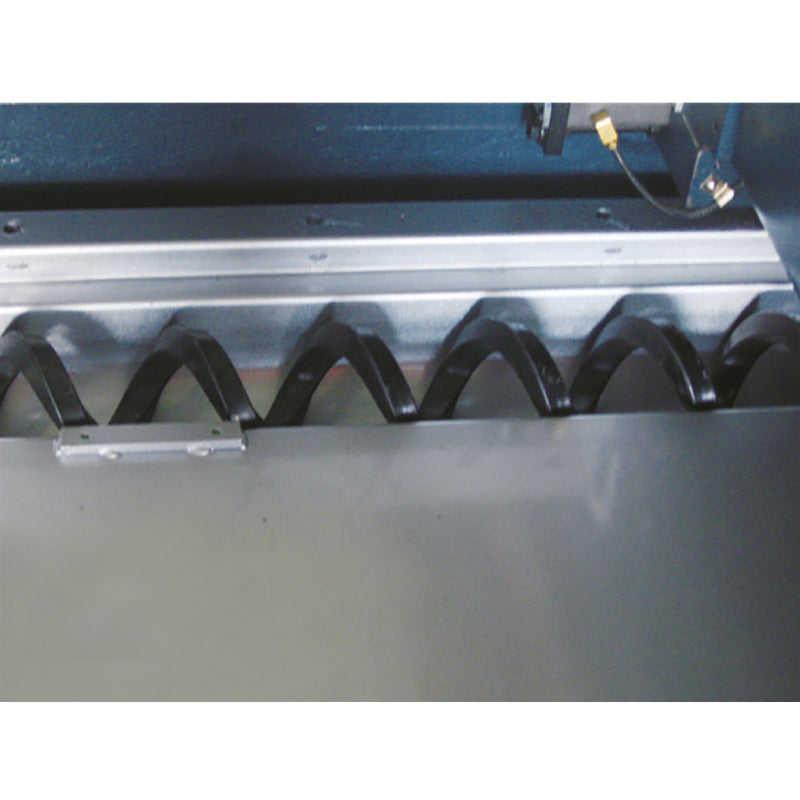

• Diseño de cinta transportadora de virutas con carro de virutas.
• Cadena portacables con carga de tensión y separación de cables.
• Enfriador de aceite del husillo.
• Intercambiador de calor.
• Portaherramientas BT50 con una velocidad máxima del husillo de 6.000 min-1 para alta precisión.
• La compensación neumática del peso del eje Z garantiza una muy alta fiabilidad y estabilidad mientras varios ejes trabajan simultáneamente. El sistema SCBS no requiere fuente de alimentación ni accionamiento adicionales. Este sistema de equilibrio logra alta velocidad y alta precisión de mecanizado.

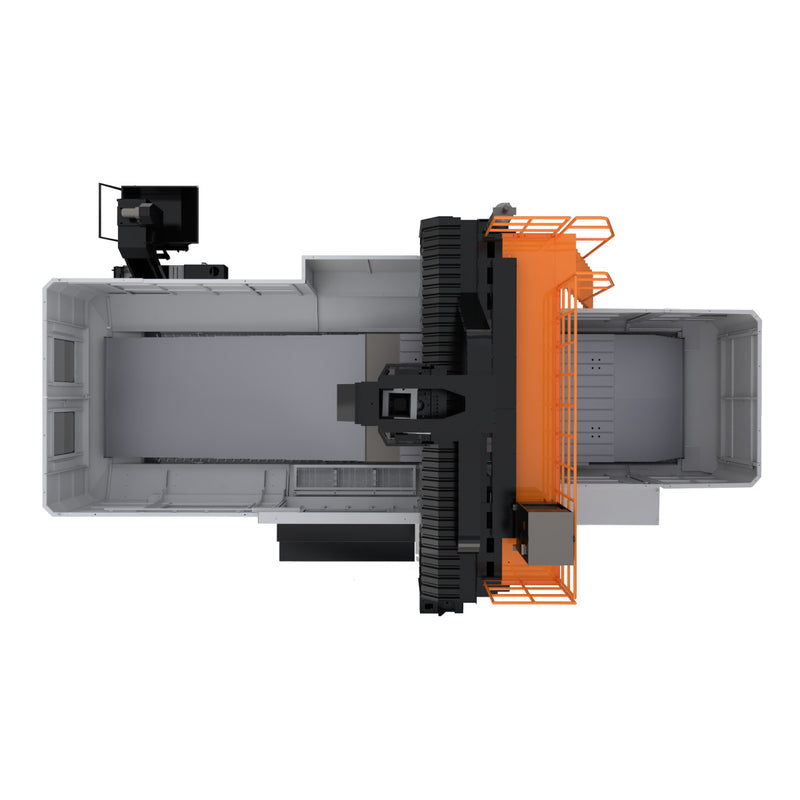

• Cerramiento completo de la máquina con puertas de amplia apertura para una manipulación ergonómica de la pieza de trabajo.
• Sistema de lubricación automático con sistema de control de presión.
• Sistema de separación para aceite lubricante y refrigerante. Elementos de ajuste.

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 8800 mm
• Ancho/profundidad (producto) aprox.: 5800 mm
• Altura (producto) aprox.: 5000 mm
• Peso neto aprox.: 26000 kg

Velocidad de avance rápido

• Velocidad de avance rápido eje X: 16000 mm/min
• Velocidad de avance rápido eje Y: 10000 mm/min
• Velocidad de avance rápido eje Z: 10000 mm/min

Datos eléctricos

• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa de fresado horizontal: 3000 mm
• Ancho de la mesa de fresado horizontal: 1500 mm
• Separación mínima husillo vertical - mesa de fresado horizontal: 160 mm
• Separación máxima husillo vertical - mesa de fresado horizontal: 960 mm
• Tamaño de la ranura en T de la mesa de fresado horizontal: 22 mm
• Número de ranuras en T de la mesa de fresado horizontal: 9
• Distancia entre ranuras en T de la mesa de fresado horizontal: 160 mm
• Capacidad de carga máxima de la mesa de fresado horizontal: 7000 kg
• Distancia entre columnas: 1650 mm

Precisión

• Precisión de repetición: ± 0,015 mm
• Precisión de posicionamiento: ± 0,009 mm

Sistema de lubricación de refrigeración

• Número de bombas de refrigerante: 1
• Potencia de accionamiento de la(s) bomba(s) de refrigerante: 1,35 kW

Recorrido

• Recorrido eje X automático: 3100 mm
• Recorrido eje Y automático: 1650 mm
• Recorrido eje Z automático: 800 mm
• Distancia mínima del husillo a la columna: 460 mm
• Distancia máxima del husillo a la columna: 460 mm

Husillo vertical

• Portaherramientas del husillo vertical: BT 50
• Rango de velocidad del husillo vertical: 6000 min¯¹
• Potencia del motor de accionamiento del husillo vertical funcionamiento continuo S1: 17 kW
• Potencia del motor de accionamiento del husillo vertical funcionamiento S6-30 %: 32,3 kW
• Par del motor de accionamiento del husillo vertical funcionamiento continuo S1: 162 Nm
• Par del motor de accionamiento del husillo vertical funcionamiento S6-30 %: 330 Nm

Par del motor de avance

• Par del motor de avance eje X funcionamiento continuo S1: 80 Nm
• Par del motor de avance eje Y funcionamiento continuo S1: 80 Nm
• Par del motor de avance eje Z funcionamiento continuo S1: 81 Nm

Torreta

• Diseño del cambiador de herramientas: Pinza de doble brazo
• Número de ranuras para herramientas: 24
• Diámetro máximo de herramienta ranuras adyacentes libres: 220 mm
• Diámetro máximo de herramienta: 110 mm
• Longitud máxima de herramienta: 300 mm
• Peso máximo de herramienta: 18 kg
• Tiempo de cambio de herramienta (T a T): 4,5 s

Conexiones eléctricas

• Valor nominal total: 60 kVA

Información de transporte

• EAN: 4030635048432
• Número de aduana: 84596190
• Peso neto: 0 kg

Accesorios opcionales

• Alfombra de puesto de trabajo 1840x640 mm
• Alfombra de puesto de trabajo 1840x940 mm
• Alfombra de puesto de trabajo 3040x640 mm
• Alfombra de puesto de trabajo 3040x940 mm
• Preparación para quinto eje
• Cuarto eje
• Cabezal de fresado manual 90°
• Cabezal de fresado manual de dos lados 90°
• Cabezal de fresado 90°
• Kit de inicio SK50/DIN 69871
• Cabezal de fresado universal
• Preparación para cuarto eje
• Preparación para cuarto eje
• Sonda 3D BLUM ZX-Speed
• Guía lineal
• Sonda de medición universal BLUM TC52

Opciones de equipamiento

• Interfaz de impresión 3D
• Aire acondicionado
• Refrigeración interna del husillo CTS, unidad externa 70 bar
• Refrigeración interna del husillo CTS, unidad integrada 20 bar
