Torno CNC Optimum (3515200) OPTIturn S 750

Descripción

• Diseño de alta resistencia
• Diseño compacto
• Brazo de medición Renishaw para medición manual de herramientas
• El diseño de la bancada entera tiene muchas nervaduras de refuerzo optimizadas mediante análisis de elementos finitos, lo que garantiza una alta rigidez, mejor disipación del calor (simetría térmica) y un mecanizado más preciso
• Husillo de bolas con precisión, rigidez y resistencia al calor mejoradas.
• Servomotores Siemens en todos los ejes
• Todos los servomotores con codificador integrado para máxima precisión
• El motor está ubicado en el lateral de la máquina y evita la transferencia de calor y las vibraciones causadas por el motor.

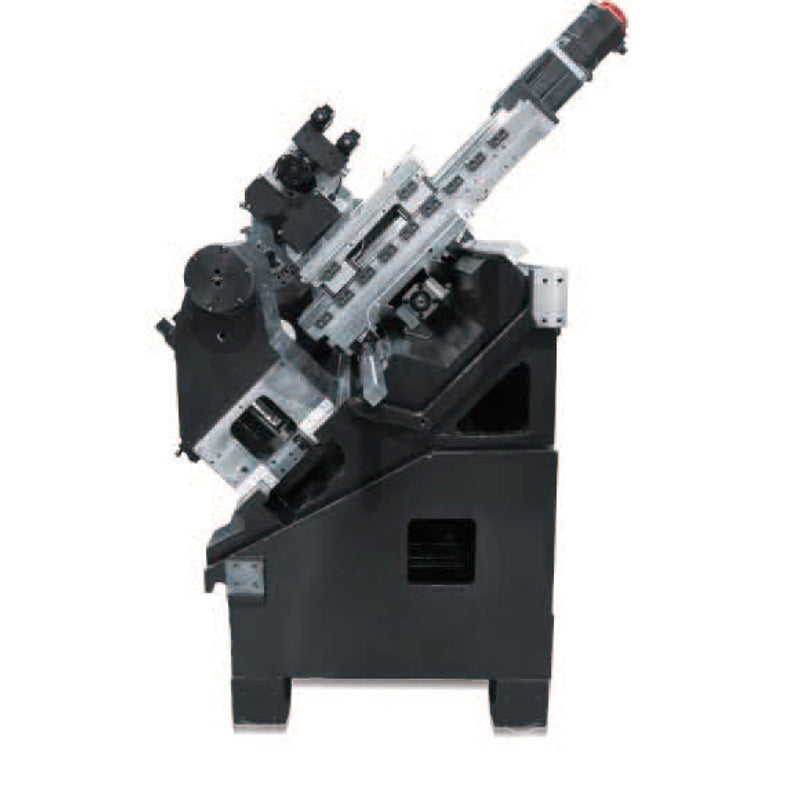

• Diseño de bancada inclinada de 30° para diámetros de mecanizado particularmente grandes
• Mejor flujo de virutas sin obstáculos hacia la bandeja de virutas
• Mandril de torno hidráulico de tres mordazas Ø 250 mm con mordazas blandas
• Cambiador de herramientas servo VDI 40 con 12 posiciones de herramientas
• Husillos de bolas templados y rectificados con precisión para altas velocidades de avance rápido en todos los ejes
• Las guías lineales dimensionalmente estables garantizan una larga vida útil gracias a la máxima rigidez estática y dinámica
• Recogedor de piezas
• Dispositivo para medición manual de herramientas
• Contrapunto con caña hidráulica
• Intercambiador de calor
• Volante electrónico portátil con interruptor de habilitación e interruptor de parada de emergencia que facilita mucho la ejecución de programas
• El transportador de virutas tipo banda garantiza una eliminación eficiente de las virutas
• Luz de trabajo para una iluminación completa del área de trabajo
• Dispositivo de refrigeración con pistola de limpieza
• RJ45, interfaz de alimentación
• EMC (compatibilidad electromagnética)
• Paquete adicional Siemens de responsabilidad de material por defectos y servicio en línea/in situ gratuito OSS Plus, véase "Paquete adicional Siemens OSS Plus"
• 1 año de contrato de mantenimiento Básico incluido en D/A/CH

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 5040 mm
• Ancho/profundidad (producto) aprox.: 1880 mm
• Altura (producto) aprox.: 1840 mm
• Peso neto aprox.: 4600 kg

Áreas de trabajo

• Diámetro del mandril del torno: 500 mm
• Accionamiento del movimiento de sujeción del mandril del torno: hidráulico
• Longitud de torneado: 1250 mm
• Diámetro de giro sobre bancada: 660 mm
• Diámetro de giro sobre carro: 480 mm

Par motor

• Par motor eje X: 12 Nm
• Par motor eje Z: 12 Nm

Rango de velocidad

• Rango de velocidad: 30 - 3500 min¯¹

Velocidad de avance rápido

• Velocidad de avance rápido Eje X: 24 m/min
• Velocidad de avance rápido Eje Z: 30 m/min

Datos eléctricos

• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz

Precisión

• Precisión de repetición: ± 0,008 mm
• Precisión de posicionamiento: ± 0,004 mm

Sistema hidráulico

• Potencia del motor del sistema hidráulico: 2,2 kW
• Capacidad del tanque del sistema hidráulico: 36 l

Sistema de lubricación de refrigeración

• Potencia de la bomba del sistema de lubricación de refrigeración: 0,7 kW
• Capacidad del tanque del sistema de lubricación de refrigeración: 320 l
• Presión de funcionamiento del sistema de lubricación de refrigeración: 1,8 bar

Datos de la máquina

• Diámetro de paso del mandril: 74 mm
• Bancada inclinada: 30 °

Husillo

• Mandril del husillo: A2-8
• Mandril de torno hidráulico del husillo: 250 mm
• Diámetro del husillo principal: 86 mm

Contrapunto

• Mandril del contrapunto: MT 5
• Carrera de la caña del contrapunto: 100 mm
• Diámetro de la caña del contrapunto: 100 mm

Recorrido

• Recorrido eje X: 280 mm
• Recorrido eje Z: 1280 mm

Husillo vertical

• Potencia del motor de accionamiento del husillo vertical en funcionamiento continuo S1: 15 kW
• Potencia del motor de accionamiento del husillo vertical S6-30 % de funcionamiento: 19,5 kW
• Par motor de accionamiento del husillo vertical: 268 Nm
• Par motor de accionamiento del husillo vertical S6-30 % de funcionamiento: 349 Nm

Fuerza de avance

• Fuerza de avance Eje X: 8,4 kN
• Fuerza de avance Eje Z: 6,7 kN

Torreta

• Tipo de cambiador de herramientas: hidráulico; Sauter VDI40 con accionamiento de herramienta
• Número de ranuras para herramientas del cambiador de herramientas: 12

Conexiones eléctricas

• Valor nominal total: 35 kVA

Información de transporte

• EAN: 4030635050701
• Número de aduanas: 84581180
• Longitud: 4930 mm
• Altura: 2180 mm
• Ancho: 2220 mm
• Peso bruto: 5000 kg
• Peso neto: 4600 kg

Accesorios opcionales

• Alfombrilla de trabajo 1840x640 mm
• Alfombrilla de trabajo 1840x940 mm
• Alfombrilla de trabajo 3040x640 mm
• Alfombrilla de trabajo 3040x940 mm
• Mordazas duras 300 mm
• Mordazas blandas 300 mm
• Software lector DXF para sistemas de control SIEMENS SINUMERIK
• Kit de inicio VDI 40
• Juego de herramientas de torneado 25 mm 6 piezas
• Mordazas duras 250 mm 4 piezas
• Mordazas blandas 250 mm 4 piezas

Opciones de equipamiento

• Cargador de barras Fedek DH 65 1,25 m Ø 5 - 65 mm
• Cargador de barras Fedek DH 65L 1,5 m Ø 5 - 65 mm
• Cargador de barras Fedek GT 326 3 m Ø 3 - 26 mm
• Codificador Heidenhain ERM 2480 para OPTIturn S 750
• Mandril de torno de cuatro mordazas Ø 250 mm incluyendo mordazas
• Mandril de torno de cuatro mordazas Ø 250 mm incluyendo mordazas
• Separador de aceite
• Recogedor de piezas
• Diámetro del husillo 102 mm
• Mandril de torno de tres mordazas Ø 300 mm incluyendo mordazas
