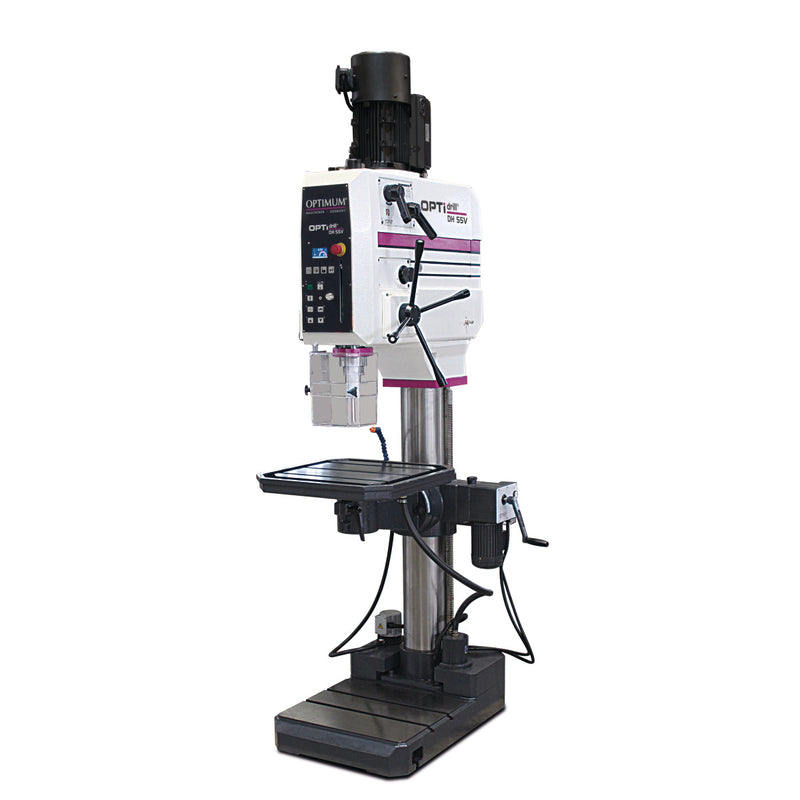

Optimum (3034268) Engenho de furar OPTIdrill

Descrição

• Construção maciça em fundição, resistente
• Teclado de membrana resistente à sujidade e à água, fácil de limpar li>
• Circuitos eletrónicos de 24 V CC
• Avanço da broca acionado eletricamente
• Batente de profundidade de perfuração
• Lubrificação automática da engrenagem através de bomba de óleo
• Dispositivo de roscagem li>
• Ecrã de proteção grande e ajustável em altura, com interruptor de segurança para máxima proteção do utilizador
• Mesa de perfuração grande e robusta, usinada com precisão, com três ranhuras em T paralelas e um canal de refrigeração circunferencial, fortemente reforçada na parte traseira, inclinável ± 90° para o lado
• O sistema de refrigeração e o depósito de líquido de refrigeração podem ser removidos para uma drenagem fácil e completa li>
• Ejetor integrado
• Lâmpada da máquina integrada no cabeçote de perfuração
• Filtro de aparas em conformidade com a Diretiva das Máquinas
• Coluna em ferro fundido robusta e de paredes espessas para elevada capacidade de carga
• Placa de base sólida com duas ranhuras em T paralelas, superfície com acabamento de precisão

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 850 mm
• Diâmetro da coluna: 200 mm
• Largura/profundidade (produto) aprox.: 1060 mm
• Altura (produto) aprox.: 2545 mm
• Peso líquido aprox.: 907 kg

Desempenho de perfuração

• Capacidade de perfuração em aço (S235JR): 55 mm
• Capacidade de perfuração contínua em aço (S235JR): 50 mm
• Rosqueamento em aço (S235JR): M 42

Mesa de perfuração

• Comprimento da área de trabalho da mesa de perfuração: 600 mm
• Largura da área de trabalho da mesa de perfuração: 600 mm
• Dimensão da ranhura em T da mesa de perfuração: 18 mm
• Número de ranhuras em T da mesa de perfuração: 3
• Espaçamento entre ranhuras em T da mesa de perfuração: 160 mm
• Rotação da mesa de perfuração: 360 °
• Ângulo da mesa de perfuração: 90 °
• Capacidade de carga da mesa de perfuração: 350 kg
• Distância máxima entre o fuso e a mesa de perfuração: 725 mm
• Distância mínima entre o mandril e a mesa de perfuração: 130 mm
• Distância mínima entre o fuso e a mesa de perfuração: 130 mm

Gama de velocidades

• Gama de velocidades: 10 - 3000 min¯¹
• Número de velocidades: 4 níveis
• Controlo de velocidade: ajustável eletronicamente

Dados elétricos

• Potência do motor de acionamento: 2,8 kW
• Potência da bomba de refrigeração: 100 W
• Tensão de alimentação: 400 V
• Frequência da rede elétrica: 50 Hz

Base da máquina

• Distância máxima entre o fuso e a base da máquina: 1300 mm
• Comprimento da área de trabalho da base da máquina: 515 mm
• Largura da área de trabalho da base da máquina: 570 mm
• Dimensão da ranhura em T da base da máquina: 18 mm
• Número de ranhuras em T na base da máquina: 2
• Espaçamento entre as ranhuras em T da base da máquina: 150 mm

Fuso

• Curso do tubo do fuso: 180 mm
• Diâmetro da coluna: 60 mm
• Mandril do fuso: MT 4
• Alcance: 400 mm
• Velocidade de avanço do cano: 0,1 - 0,2 mm/rev
• Engrenagens de avanço do cano: 3 posições

Informações sobre o produto UE 2023/2854

• Tipo de dados gerados: Dados de utilização
• Formato dos dados gerados: Formatos comuns e legíveis por máquina, tais como JSON
• Volume de dados: até 5 MB
• Geração contínua de dados em tempo real: Sim
• Local de armazenamento dos dados: No dispositivo
• Acesso aos dados: Através de interfaces sem fios
• Mais informações: No manual de instruções ou em info@stuermer-maschinen.de

Conteúdo de entrega

• Mandril de fixação rápida de 1 a 16 mm
• Eixo cónico para mandril MK 4/B16

Informação de transporte

• EAN: 4030635056444
• Número aduaneiro: 84592900
• Altura: 1290 mm
• Largura: 870 mm
• Peso bruto: 1017 kg
• Peso líquido: 907 kg

Acessórios opcionais

• Bucha de aperto rápido CM 4 1 - 16 mm; até 6000 min¯¹
• Conjunto de brocas 25 peças, 1 - 13 mm
• Conjunto de brocas 41-peças, 6 - 10 mm (0.1 mm rising)
• Equipamento básico THERMDRILL
• Grampo de aperto Table groove 14 mm / M 12
• Kit de ferramentas de fixação SPW 16

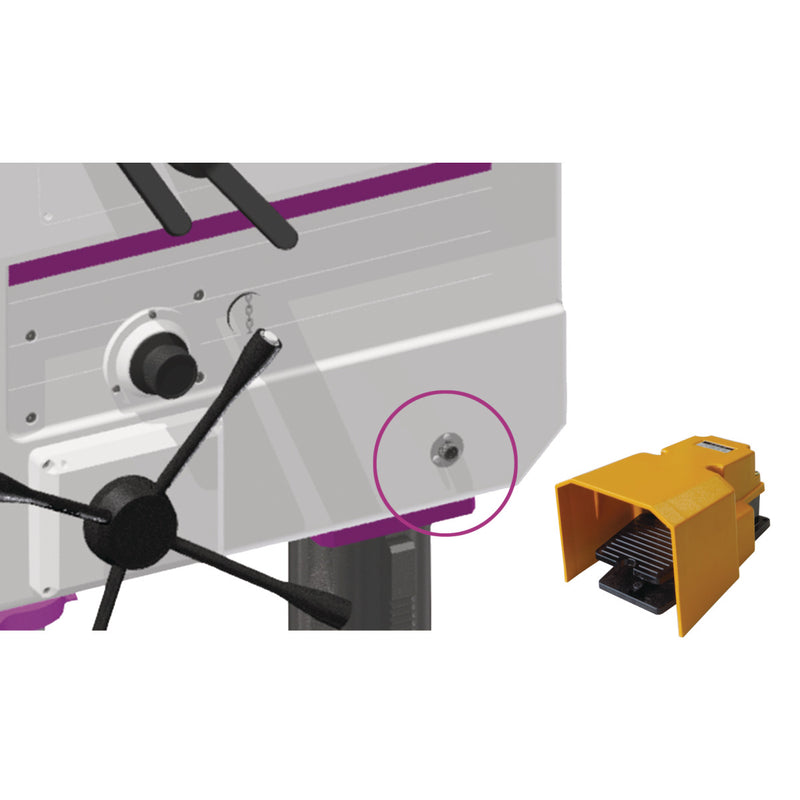

• Pedal para OPTIdrill DH 32GS e DH 32GSV
• Redutor CM4-CM2
• Redutor CM4-CM3
• Spray de óleo de corte 400 ml
