Optimum (3336120) Fresadora universal OPTImill MT 200

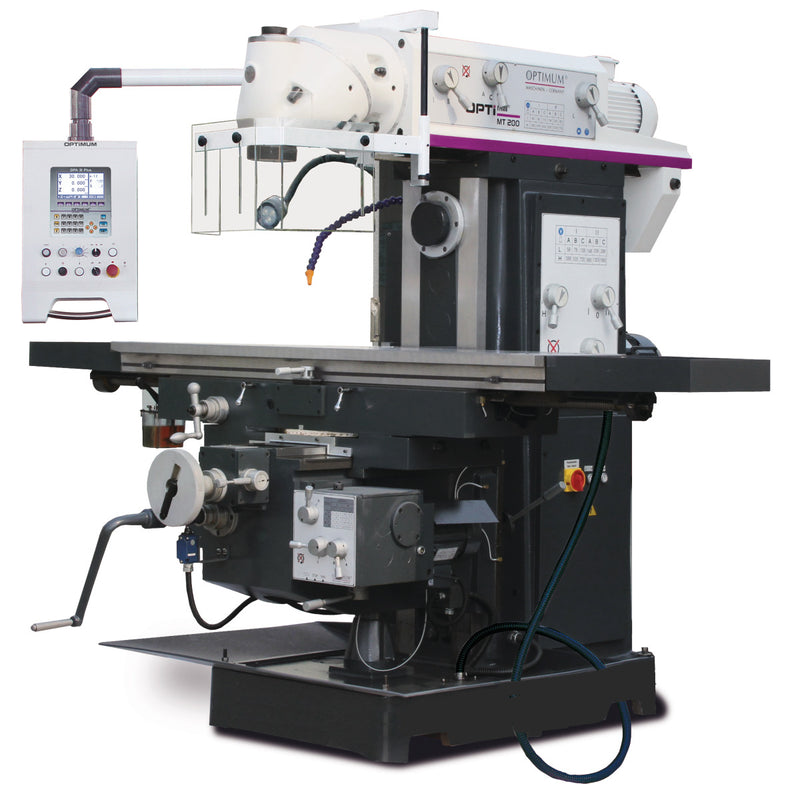

Descrição

• Gama versátil de aplicações
• Design robusto da máquina
• Construção pesada e sólida em ferro fundido Meehanite de alta qualidade
• Funcionamento suave devido às rodas dentadas retificadas que funcionam num banho de óleo
• Todas as guias são endurecidas e podem ser ajustadas com tiras de cunha
• Guia plana e estável nos eixos Y e Z
• Lubrificação central
• Grandes volantes desacoplados com escala
• Lâmpada LED da máquina
• Dispositivo de refrigeração
• Operação simples dos elementos de comutação
• Eixos X e Y de alimentação da mesa
• Eixo Z com regulação eléctrica da altura da mesa
• Mesa cruzada sólida e de dimensões generosas, com acabamento superficial preciso com ranhuras em T
• Posição de fresagem vertical e horizontal

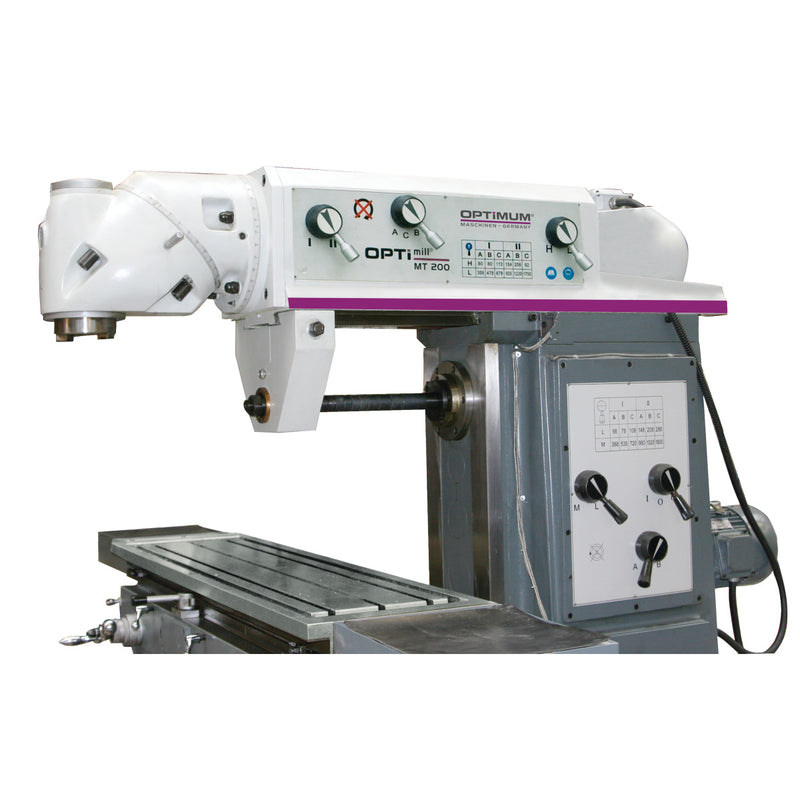

• Cabeça de fresagem com dois eixos rotativos, pode ser girada e rodada em qualquer ângulo espacial
• Suporte do contador para fresagem horizontal sempre ao alcance graças à fixação na parte traseira
• Ecrã de proteção regulável em altura com microinterruptor para evitar a projeção de aparas e peças para máxima proteção do utilizador
• Motor de avanço com passos fixos

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 2160 mm
• Largura/profundidade (produto) aprox.: 2160 mm
• Altura (produto) aprox.: 2100 mm
• Peso líquido aprox.: 2700 kg

Equipamento

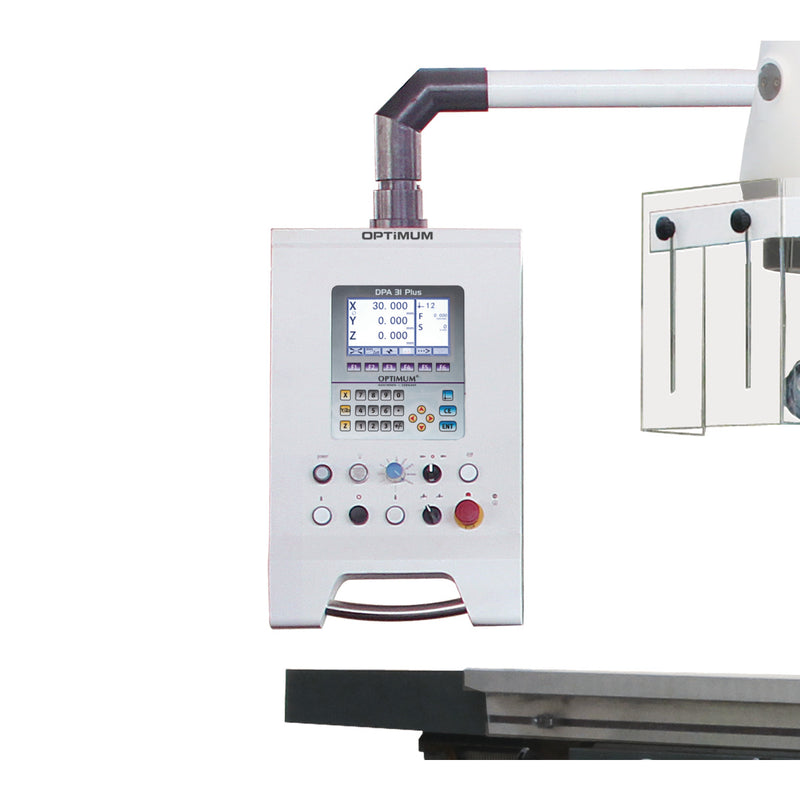

• Indicador digital de posição: DPA 31 Plus

Saída de perfuração/fresagem

• Tamanho máximo da cabeça de fresagem: 100 mm
• Tamanho máx. da fresa de veio: 20 mm

Velocidade de deslocação rápida

• Velocidade de deslocação rápida do eixo X: 1290 mm/min
• Velocidade de deslocação rápida do eixo Y: 1290 mm/min
• Velocidade de deslocação rápida do eixo Z: 342 mm/min

Dados eléctricos

• Valor nominal total: 9,2 kW
• Tensão de alimentação: 400 V
• Frequência de rede: 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa de fresagem horizontal: 1650 mm
• Largura da mesa de fresagem horizontal: 360 mm
• Distância mínima entre o fuso vertical e a mesa de fresagem horizontal: 250 mm
• Distância máxima do fuso vertical - mesa de fresagem horizontal: 670 mm
• Tamanho da ranhura em T da mesa de fresagem horizontal: 14 mm
• Número de ranhuras em T da mesa de fresagem horizontal: 3
• Espaçamento entre ranhuras em T da mesa de fresagem horizontal: 95 mm
• Distância mínima entre o fuso horizontal e a mesa de fresagem horizontal: 0 mm
• Distância máxima entre o fuso horizontal e a mesa de fresagem horizontal: 400 mm
• Rotação da mesa de fresagem horizontal: 35 °
• Capacidade de carga máxima da mesa de fresagem horizontal: 450 kg

Fuso horizontal

• Mandril do fuso horizontal: ISO 50 DIN 2080
• Diâmetro do mandril do fuso horizontal: 22 mm
• Engrenagem do fuso horizontal: 58 - 1800 min¯¹
• Número de engrenagens do fuso horizontal: 12
• Potência do motor de acionamento do fuso horizontal: 4 kW

Sistema de lubrificação por arrefecimento

• Potência de acionamento da(s) bomba(s) de refrigeração: 90 W

Normas e certificações

• Norma: DIN EN 55011

Deslocação

• Curso manual do eixo X: 1290 mm
• Curso manual do eixo Y: 280 mm
• Deslocação manual do eixo Z: 400 mm
• Curso do eixo X automático: 1210 mm
• Curso do eixo Y automático: 200 mm
• Curso do eixo Z automático: 320 mm
• Distância mínima do fuso à coluna: 250 mm
• Distância máxima do fuso à coluna: 750 mm

Fuso vertical

• Mandril do fuso vertical: ISO 50 DIN 2080
• Gama de rotação do fuso vertical da cabeça da fresa Plano X - Y: 360 °
• Gama de velocidades do fuso vertical: 60 - 1750 min¯¹
• Gama de rotação do fuso vertical da cabeça da fresa no plano Z - X: 360 °
• Número de engrenagens do fuso vertical: 12
• Barra de aperto do fuso vertical: M 24
• Potência do motor de acionamento do fuso vertical em funcionamento normal: 4 kW

Alimentação

• Engrenagens de alimentação do eixo X: 8 passos
• Engrenagens de alimentação do eixo Y: 8 passos
• Engrenagens de alimentação do eixo Z: 8 passos

Velocidade de alimentação

• Velocidade de avanço do eixo X: 22 - 380 mm/min
• Velocidade de avanço do eixo Y: 20 - 380 mm/min
• Velocidade de alimentação do eixo Z: 7 - 127 mm/min

Potência de acionamento do motor de alimentação

• Potência do motor de acionamento do avanço do eixo X: 1,1 kW
• Potência do motor de acionamento do avanço do eixo Y: 1,1 kW
• Saída do motor de acionamento do avanço do eixo Z: 1,1 kW

Conteúdo de entrega

• Fuso de fresagem para fresagem horizontal Ø 32 mm
• Fuso de fresagem para fresagem horizontal Ø 27 mm
• Bucha de fresagem ISO 50
• Bucha de fresagem ISO 50 Ø 4 - Ø 26 mm
• Ferramenta de acionamento

Informação de transporte

• EAN: 4030635018879
• Número aduaneiro: 84593900
• Comprimento: 2260 mm
• Altura: 2250 mm
• Largura: 2070 mm
• Peso bruto: 2920 kg
• Peso líquido: 2700 kg
