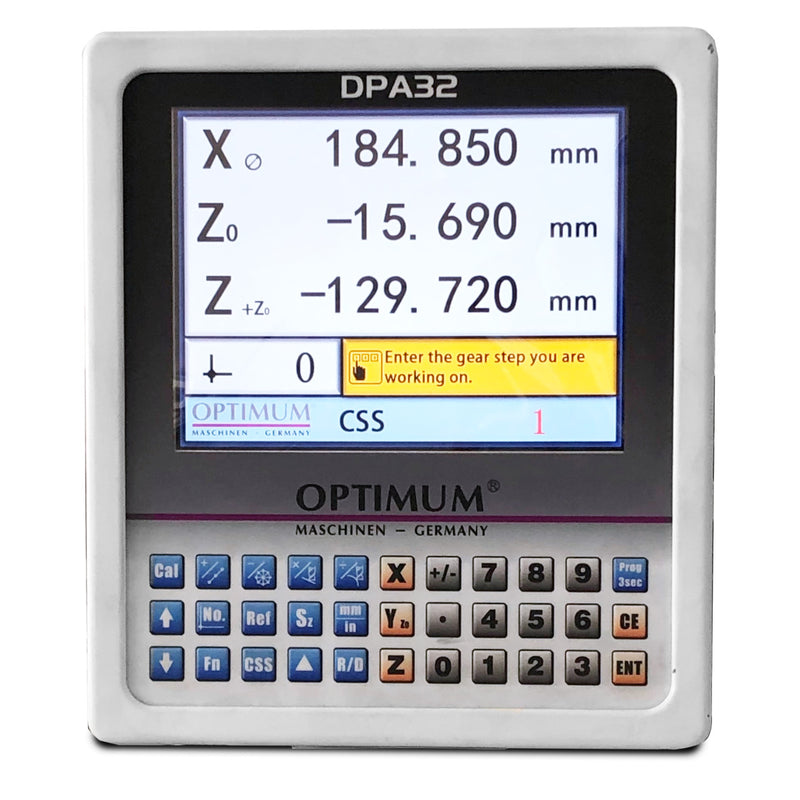

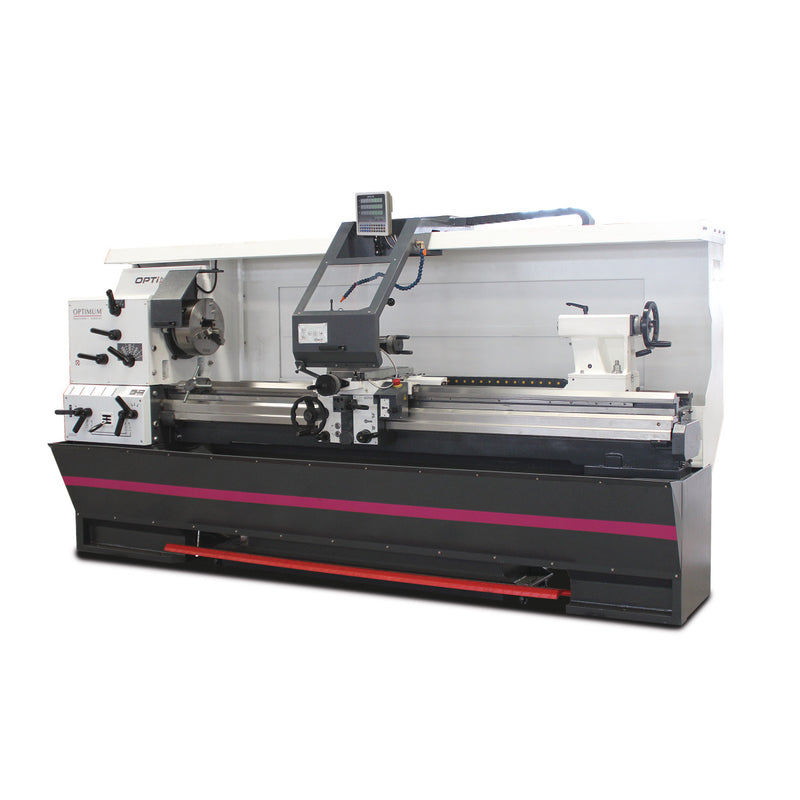

Optimum (3432462) Máquina de torneamento de guias e barras de tração de precisão OPTIturn TX 6222 - DPA 32
SKU 3432462
Iva incluído
Comercializamos peças de reparação/substituição (info@flexomaq.com)
Visão geral do produto:
TX 5216
- Furo do eixo grande Ø 80 mm
TX 6222:
- Furo do eixo grande Ø 105 mm
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 3550 mm |
| Largura/profundidade (produto) aprox. | 1200 mm |
| Altura (do produto) aprox. | 1830 mm |
| Peso líquido aprox. | 2800 kg |
| Áreas de trabalho | |
| Altura máxima | 310 mm |
| Largura máxima | 2200 mm |
| Diâmetro de oscilação acima da base da máquina | 620 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 424 mm |
| Comprimento de rotação em ponte de cama | 880 mm |
| Largura da cama | 350 mm |
| Faixa de velocidade | |
| Número de velocidades | 12 |
| Faixa de velocidade | 40 – 1650 min¯¹ |
| Dados elétricos | |
| Saída do motor de acionamento | 7,5 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede elétrica | 50 Hz |
| Valor total avaliado | 8,5 kW |
| Sistema de lubrificação de refrigeração | |
| Saída da bomba de refrigeração do sistema de lubrificação | 100 W |
| Fuso | |
| Mandril do fuso | Bloqueio de cames DIN ISO 702-2 nº 8 |
| furo do veio | 105 mm |
| Cone do fuso | Ø 113 (cone 1:20) mm |
| contraponto | |
| mandril do cabeçote móvel | MT5 |
| Curso da haste do cabeçote móvel | 180 mm |
| diâmetro da haste do cabeçote móvel | 72 mm |
| Arremessos | |
| Passo métrico | 0,5 - 15 mm/rev |
| Número de lançamentos métricos | 55 |
| tom imperial | 60 – 2 Gg/1" |
| Número de lançamentos imperiais | 55 |
| passo diametral | 120 – 4 Gg/π |
| Número de passos diametrais | 55 |
| Passo de rosca modular | 0,25 – 7,5 mm x π |
| Número de passos de rosca modular | 55 |
| Viajar | |
| Deslize para cima | 170 mm |
| Deslizamento transversal de viagem | 350 mm |
| Sela de carruagem de viagem | 2000 mm |
| Alimentar | |
| Faixa de alimentação longitudinal | 0,05 – 1,5 mm/rev |
| Número de alimentações longitudinais | 55 |
| gama de alimentação plana | 0,025 – 0,75 mm/rev |
| Número de alimentações planas | 55 |
- Ferramenta operacional
- Abastecimento inicial da máquina com óleo de qualidade.
- Placa de torno de três castanhas Ø 315 mm Camlock nº 8
- Dois centros não rotativos MK5 (curto/longo)
- Porta-ferramentas de troca rápida SWH 7-C
- Suporte em aço para formão quadrado 32 x 130 tipo D
- Adaptador Ø 113 mm-MK5
- EAN: 4030635047527
- Número personalizado: 84581900
- Comprimento: 2124 mm
- Altura: 1400 mm
- Largura: 3580 mm
- Peso Bruto: 2905 kg
- Pesos: 2800
