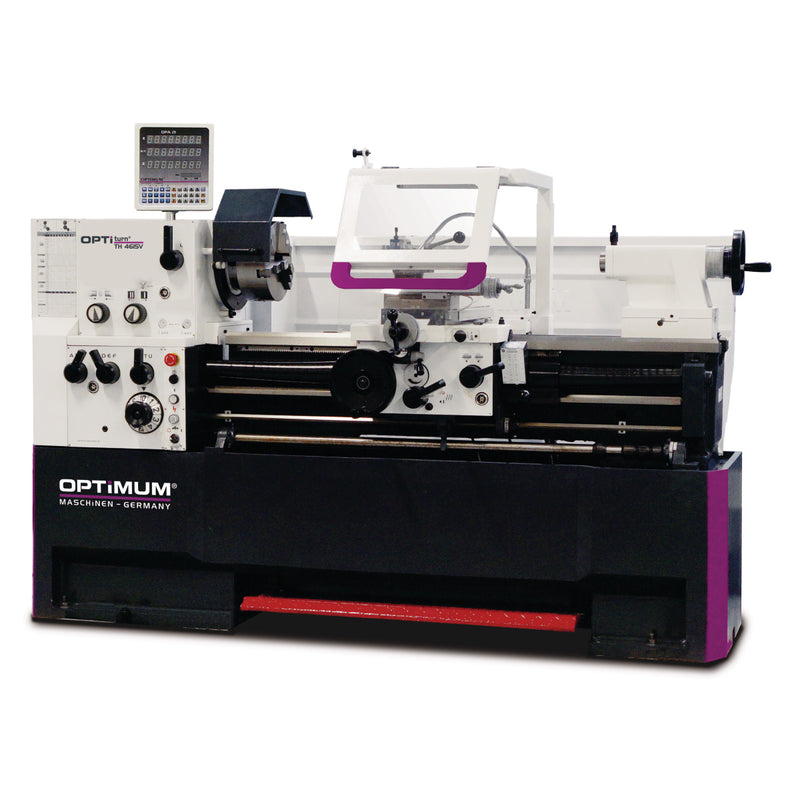

Optimum (3462125) Torno OPTIturn TH 4615V

Descrição

• Guia do eixo Z endurecida e retificada
• Concentricidade garantida da ponta do fuso ? 0,015 mm
• Eixos, rodas e fuso principal funcionam em banho de óleo
• Tampa do parafuso de avanço
• Corrediça usinada com precisão
• Todas as guias podem ser ajustadas utilizando tiras de cunha
• Corte mecânico do avanço longitudinal da corrediça da base com quatro excêntricos ajustáveis
• Deslocamento para a direita/esquerda na corrediça da base; rotação para a direita/esquerda na corrediça da base comutável através do eixo de comutação
• Sistema eletrónico de segurança de dois canais
• Lubrificação centralizada na corrediça da base
• Intervalo de ajuste da corrediça superior ± 90°
• Engrenagens de funcionamento suave, endurecidas e retificadas, com 2 rolamentos cónicos de precisão ajustáveis
• Interruptor com cálculo da vida útil, testado de acordo com a norma EN ISO 13849
• Proteção contra aparas de grandes dimensões com lâmpada LED integrada na máquina
• Volantes com escala fina ajustável de 0,04 / 0,02 mm
• Volantes de segurança com função de desengate em conformidade com a norma EN 23125 nos eixos X e Z
• Caixa de engrenagens de avanço de alta velocidade em design fechado, engrenagens e eixos endurecidos e retificados, funcionando em banho de óleo em rolamentos de precisão
• Escala ajustável do medidor de roscas
• Contraponto para torneamento cónico ajustável ± 10 mm
• Caneta do contraponto e volante com escala fina ajustável de 0,025 mm
• Ajuste rápido, fácil e sem ferramentas do contraponto através de uma alavanca de fixação
• Passagem de cabos através de corrente de energia
• Base prismática fortemente nervurada, endurecida por indução e retificada com precisão em ferro fundido cinzento
• Dispositivo de refrigeração com depósito de líquido de refrigeração separado, com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos, em conformidade com a norma DIN
• Dispositivo de paragem de emergência com acionamento por pedal
• Porta-ferramentas de troca rápida 5-B incluído no âmbito de fornecimento
• Suporte de aço 25 x 120 tipo D para cinzel quadrado de 20 mm incluído no âmbito de fornecimento

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 2765 mm
• Largura/profundidade (produto) aprox.: 1065 mm
• Altura (produto) aprox.: 1550 mm
• Peso líquido aprox.: 2020 kg

Áreas de trabalho

• Altura máxima: 230 mm
• Largura máx.: 1560 mm
• Diâmetro de oscilação acima da base da máquina: 460 mm
• Diâmetro de oscilação na ponte da cama: 690 mm
• Diâmetro de oscilação acima da corrediça de aplainamento: 270 mm
• Comprimento de viragem na ponte da cama: 240 mm
• Largura da cama: 300 mm

Equipamento

• Indicador digital de posição: DPA 32

Gama de velocidades

• Controlo de velocidade: ajustável eletronicamente
• Número de mudanças: 2
• Gama de velocidades: 30 - 2000 min¯¹

Dados eléctricos

• Potência do motor de acionamento: 7,5 kW
• Tensão de alimentação: 400 V
• Frequência de rede: 50 Hz
• Valor nominal total: 8,5 kW

Sistema de lubrificação de arrefecimento

• Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento: 125 W

Normas e certificações

• Norma: DIN EN 55011
• Nível EMC: C3

Fuso

• Mandril do fuso: Camlock DIN ISO 702-2 No. 8
• Furo do fuso: 80 mm
• Altura máxima do suporte da ferramenta: 25 mm
• Cone do fuso: MT 7

Cabeçote móvel

• Mandril do cabeçote móvel: MT 4
• Curso da fresa do cabeçote móvel: 130 mm
• Diâmetro da fresa do cabeçote móvel: 60 mm

Passos

• Passo métrico: 0,1 - 14 mm/rev
• Número de passos métricos: 41
• Passo imperial: 112 - 2 Gg/1"
• Número de passos imperiais: 41
• Passo diametral: 4 - 112 DPI
• Número de passos diametrais: 50
• Passo de rosca modular: 0,1 - 7 mm/rev
• Número de passos de rosca modular: 34

Deslocação

• Deslocação da corrediça superior: 125 mm
• Deslocação da corrediça transversal: 285 mm
• Curso do selim do carro: 1305 mm

Alimentação

• Gama de avanço longitudinal: 0,031 - 1,7 mm/rot
• Número de avanços longitudinais: 42
• Gama de avanços planos: 0,014 - 0,784 mm/rot
• Número de avanços planos: 42

Conteúdo de entrega

• Abertura de apoio fixo Ø 25 - Ø 178 mm
• Abertura rotativa de descanso estável Ø 19 - Ø 114 mm
• Luz LED para máquina
• Adaptador MK7-MK4
• Ponto central não rotativo MK4
• Ponto central não rotativo, mas resistente à temperatura MK4
• Suporte de aço de troca rápida 5-B
• Suporte de aço 25 x 120 tipo D para cinzel quadrado 20 mm
• Relógio de rosca
• Conjunto de engrenagens de mudança
• Enchimento inicial da máquina com óleo de qualidade
• Ferramenta de trabalho

Informação de transporte

• EAN: 4030635029950
• Número aduaneiro: 84581900
• Comprimento: 2800 mm
• Altura: 1650 mm
• Largura: 1150 mm
• Peso bruto: 2115 kg
• Peso líquido: 1810 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Apoio anti-vibratório SE 3
• Apoio anti-vibratório SE 85
• BISON Bucha 4 grampos Camlock aperto central Ø 315 mm Camlock DIN ISO 702-2 No. 8
• Conjunto de blocos de fixação para tornos 20-05
• Conjunto de ferramentas internas 5-peças
• Jogo de brocas duplas 10tlg. 0.75-4.5 mm HSS
• Jogo de ferros HM 20 mm, 5-peças
• Jogo de ferros HM 20 mm, 5-peças
• Jogo de ferros HM 25 mm, 5-peças
• Jogo de ferros HM 25 mm, 5-peças
• Kit porta pinças SPC 5C
• Limitador de posição
• Mandril de torno de três braços BISON Fixação central de fundição Camlock Ø 315 mm Camlock DIN ISO 702-2 No. 8
• OPTIMUM Bucha 3 grampos Camlock aperto central Ø 315 mm Camlock DIN ISO 702-2 No. 8
• OPTIMUM Bucha 4 grampos Camlock aperto central Ø 315 mm Camlock DIN ISO 702-2 No. 8
• OPTIMUM Bucha 4 grampos Camlock aperto central individual Ø 315 mm Camlock DIN ISO 702-2 No. 8
• Ponto rotativo MT 4
• Ponto rotativo MT 4
• Ponto rotativo MT 4
• Porta pinças 5C - No. 8
• Prato de rasgos Ø 480 mm Camlock DIN ISO 702-2 No. 8
• Spray de óleo de corte 400 ml
