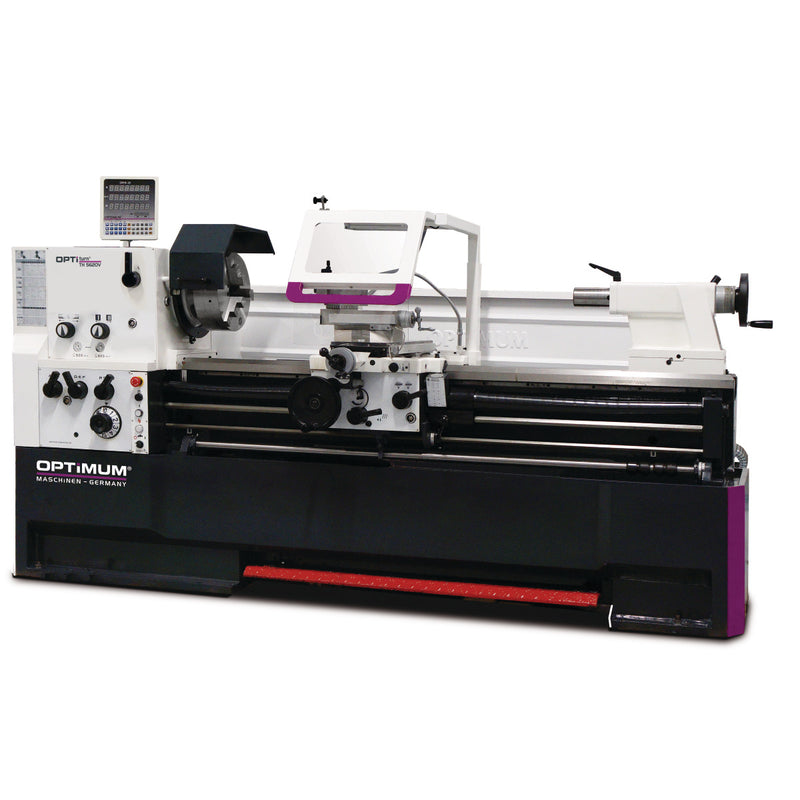

Optimum (3462175) Torno OPTIturn TH 5620V

Descrição

• Guias do eixo Z temperadas e rectificadas
• Montagem do fuso Camlock DIN ISO 702-2 No. 8
• Trenó de precisão
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Todas as guias podem ser ajustadas por tiras de cunha
• Ondas, rodas e fuso principal em banho de óleo
• Gama de ajuste do carro superior ± 90 °
• Concentricidade garantida do nariz do fuso melhor que 0,015 mm
• Rodas dentadas lisas, endurecidas e rectificadas com 2 rolamentos de rolos cónicos de precisão ajustáveis
• Alavanca de seleção clara para mudar as taxas de alimentação
• Design fechado da engrenagem de avanço rápido
• Engrenagens e eixos temperados e rectificados em banho de óleo em rolamentos de precisão
• Volantes desacoplados e testados de acordo com a norma EN 23125
• Interruptor de dois canais direita-esquerda testado de acordo com a norma EN 23125
• Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
• Rotação direita/esquerda no carro da cama através do fuso de comutação comutável
• Lubrificação central no carro da cama
• Fuso de avanço
• Interruptor de paragem de emergência, interrutor de proteção do motor, interrutor principal bloqueável
• Dispositivo de paragem de emergência com controlo por pedal
• Volantes de segurança com função de desbloqueio nos eixos X e Z
• Cabeçote móvel para torneamento cónico ± 10 mm ajustável
• Cabeçote móvel e volante com escala fina ajustável de 0,025 mm
• Ajuste rápido, fácil e sem ferramentas por meio de uma alavanca de aperto
• Base prismática com nervuras fortes, endurecida por indução e rectificada com precisão em ferro fundido cinzento
• Dispositivo de refrigeração com depósito de líquido de refrigeração separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com a norma DIN
• Lâmpada LED da máquina com proteção de chip
• Dois níveis de engrenagem
• Furo do fuso / passagem da haste Ø 105 mm
• Inversor de frequência Siemens Sinamics / Segurança integrada

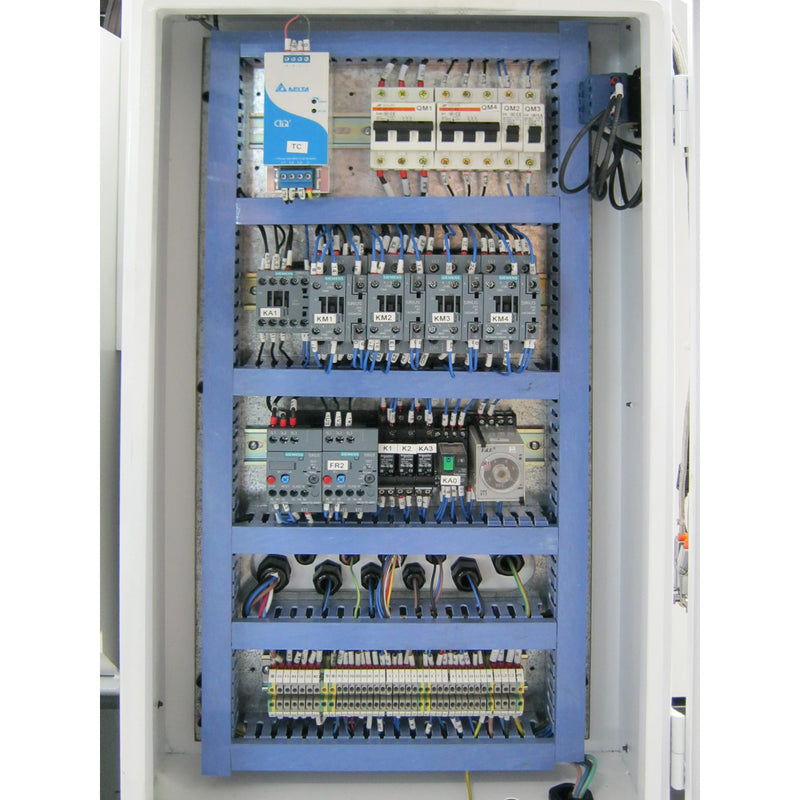

• Eletrónica com componentes Siemens
• Cadeia de energia para um encaminhamento suave da linha e da mangueira
• Escala ajustável do relógio roscado
• Suporte de aço de troca rápida SWH 7-C
• 1 suporte de aço 32 x 150 tipo D para cinzel quadrado de 25 mm
• Indicador digital de posição DPA 21
• Escalas de vidro

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 3450 mm
• Largura/profundidade (produto) aprox.: 1150 mm
• Altura (produto) aprox.: 1650 mm
• Peso líquido aprox.: 2560 kg

Áreas de trabalho

• Altura máxima: 280 mm
• Largura máx.: 1910 mm
• Diâmetro de oscilação acima da base da máquina: 560 mm
• Diâmetro de oscilação na ponte da cama: 790 mm
• Diâmetro de oscilação acima da corrediça de aplainamento: 355 mm
• Comprimento de viragem na ponte da cama: 170 mm
• Largura da cama: 350 mm

Equipamento

• Indicador digital de posição: DPA 32

Gama de velocidades

• Controlo de velocidade: ajustável eletronicamente
• Número de velocidades: 2
• Gama de velocidades: 25 - 1600 min¯¹

Dados eléctricos

• Potência do motor de acionamento: 7,5 kW
• Tensão de alimentação: 400 V
• Frequência de rede: 50 Hz
• Valor nominal total: 8,5 kW

Sistema de lubrificação de arrefecimento

• Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento: 125 W

Normas e certificações

• Norma: DIN EN 55011
• Nível EMC: C3

Fuso

• Mandril do fuso: Camlock DIN ISO 702-2 No. 8
• Furo do fuso: 105 mm
• Altura máxima do suporte da ferramenta: 25 mm
• Cone do fuso: Ø 113 (cone 1:20) mm

Cabeçote móvel

• Mandril do cabeçote móvel: MK 5
• Curso da fresa do cabeçote móvel: 180 mm
• Diâmetro da fresa do cabeçote móvel: 75 mm

Passos

• Passo métrico: 0,1 - 14 mm/rev
• Número de passos métricos: 47
• Passo imperial: 112 - 2 Gg/1"
• Número de passos imperiais: 60
• Passo diametral: 4 - 112 DPI
• Número de passos diametrais: 50
• Passo de rosca modular: 0,1 - 7 mm/rev
• Número de passos de rosca modular: 34

Deslocação

• Deslocação da corrediça superior: 130 mm
• Deslocação da corrediça transversal: 316 mm
• Deslocação do selim do carro: 1710 mm

Alimentação

• Gama de avanço longitudinal: 0,031 - 1,7 mm/rot
• Número de avanços longitudinais: 42
• Gama de avanços planos: 0,014 - 0,784 mm/rot
• Número de avanços planos: 42

Conteúdo de entrega

• Manga de redução MK7 / MK5
• Ponto de centragem fixo MK 5
• Zonas giratórias MK5
• Passagem de luneta fixa Ø máx. 165 mm
• Passagem da luneta giratória Ø máx. 95 mm
• Porta-ferramentas de troca rápida SWH 7-C
• Suporte de aço 32 x 150 tipo D para cinzéis quadrados
• Sistema de refrigeração
• Lâmpada da máquina
• Kit de mudança de engrenagem
• ferramenta de trabalho

Informação de transporte

• EAN: 4030635029967
• Número aduaneiro: 84581900
• Comprimento: 3400 mm
• Altura: 1650 mm
• Largura: 1150 mm
• Peso bruto: 2980 kg
• Peso líquido: 2560 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Apoio anti-vibratório SE 3
• Apoio anti-vibratório SE 85
• BISON Bucha 4 grampos Camlock aperto central Ø 315 mm Camlock DIN ISO 702-2 No. 8
• Conjunto de blocos de fixação para tornos 20-05
• Conjunto de ferramentas internas 5-peças
• Conjunto torreta de aperto rápido 32 x 150 tipo D
• Conjunto torreta de aperto rápido 35 x 160 tipo H
• Jogo de brocas duplas 10tlg. 0.75-4.5 mm HSS
• Jogo de ferros HM 20 mm, 5-peças
• Jogo de ferros HM 20 mm, 5-peças
• Jogo de ferros HM 32 mm, 5-peças
• Kit porta pinças SPC 5C
• Mandril de torno de três braços BISON Fixação central de fundição Camlock Ø 315 mm Camlock DIN ISO 702-2 No. 8
• OPTIMUM Bucha 3 grampos Camlock aperto central Ø 315 mm Camlock DIN ISO 702-2 No. 8
• OPTIMUM Bucha 4 grampos Camlock aperto central Ø 315 mm Camlock DIN ISO 702-2 No. 8
• OPTIMUM Bucha 4 grampos Camlock aperto central individual Ø 315 mm Camlock DIN ISO 702-2 No. 8
• Ponto rotativo MT 3
• Ponto rotativo MT 5
• Ponto rotativo MT 5
• Porta pinças 5C - No. 8
• Posicionador com ajuste fino para torno TH56
• Prato de rasgos Ø 480 mm Camlock DIN ISO 702-2 No. 8
• Spray de óleo de corte 400 ml
