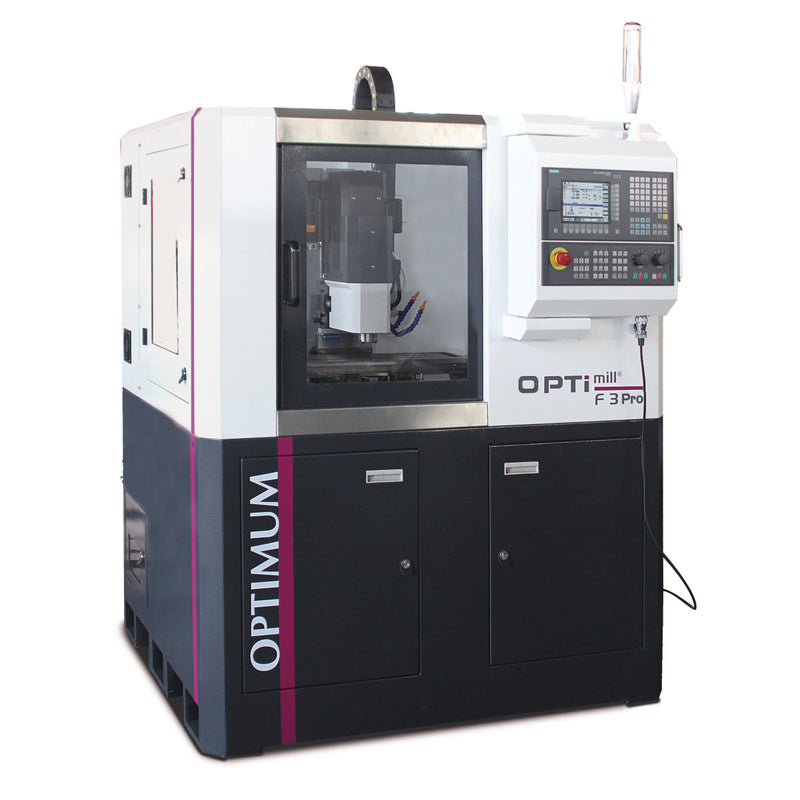

Fresadora CNC OPTImill F 3Pro Optimum (3500415)

Descripción

• Guías lineales en todos los ejes
• Todos los ejes con husillos de bolas
• Servomotor en todos los ejes (ejes X, Y y Z)
• Cambio de herramienta pulsando un botón (unidad de sujeción de herramientas electroneumática)
• Sistema de refrigeración
• Lubricación central
• Panel de control giratorio
• Paquete de software "SINUMERIK 808D on PC" incluido. (Software de formación práctica que permite programar y simular piezas en un PC sin conexión. Descargable gratuitamente en www.cnc4you.com)

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 1410 mm
• Ancho/profundidad (producto) aprox.: 1372 mm
• Altura (producto) aprox.: 2007 mm
• Peso neto aprox.: 1000 kg

Capacidad de taladrado/fresado

• Tamaño máx. cabezal de fresado: 50 mm
• Tamaño máx. fresa de vástago: 25 mm

Datos eléctricos

• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa de fresado horizontal: 620 mm
• Ancho de la mesa de fresado horizontal: 180 mm
• Separación mínima husillo vertical - mesa de fresado horizontal: 50 mm
• Separación máxima husillo vertical - mesa de fresado horizontal: 295 mm
• Tamaño de ranura en T de la mesa de fresado horizontal: 12 mm
• Número de ranuras en T de la mesa de fresado horizontal: 3
• Separación de ranuras en T de la mesa de fresado horizontal: 50 mm
• Capacidad de carga máxima de la mesa de fresado horizontal: 30 kg

Precisión

• Precisión de repetición: ± 0,02 mm
• Precisión de posicionamiento: ± 0,01 mm

Sistema de lubricación de refrigeración

• Potencia de accionamiento de la(s) bomba(s) de refrigerante: 95 W
• Capacidad del depósito del sistema de lubricación de refrigeración: 30 l

Recorrido

• Recorrido del eje X automático: 355 mm
• Recorrido del eje Y automático: 190 mm
• Recorrido del eje Z automático: 245 mm

Husillo vertical

• Mandril de husillo vertical: BT 30
• Rango de velocidad del husillo vertical: 4000 min¯¹
• Explicación del rango de velocidad del husillo vertical: Tenga en cuenta que la velocidad máxima del husillo debe reducirse en aprox. un 20 % en funcionamiento continuo.
• Potencia del motor de accionamiento del husillo vertical en funcionamiento continuo S1: 1,5 kW
• Potencia del motor de accionamiento del husillo vertical en funcionamiento S6-30 %: 2,2 kW
• Par del motor de accionamiento del husillo vertical en funcionamiento continuo S1: 9,5 Nm
• Par del motor de accionamiento del husillo vertical en funcionamiento S6-30 %: 14 Nm

Velocidad de avance

• Velocidad de avance eje X: 10000 mm/min
• Velocidad de avance eje Y: 10000 mm/min
• Velocidad de avance eje Z: 10000 mm/min

Par del motor de avance

• Par del motor de avance eje X en funcionamiento continuo S1: 1,9 Nm
• Par del motor de avance eje Y en funcionamiento continuo S1: 3,5 Nm
• Par del motor de avance eje Z en funcionamiento continuo S1: 3,5 Nm

Conexiones eléctricas

• Valor nominal total: 5 kVA

Información de transporte

• EAN: 4030635039362
• Número de aduana: 84596190
• Longitud: 1520 mm
• Altura: 1970 mm
• Anchura: 1450 mm
• Peso bruto: 1450 kg
• Peso neto: 1400 kg

Accesorios opcionales

• Alfombrilla de puesto de trabajo 1840x640 mm
• Alfombrilla de puesto de trabajo 1840x940 mm
• Alfombrilla de puesto de trabajo 3040x640 mm
• Alfombrilla de puesto de trabajo 3040x940 mm
• Kit de inicio BT 30
