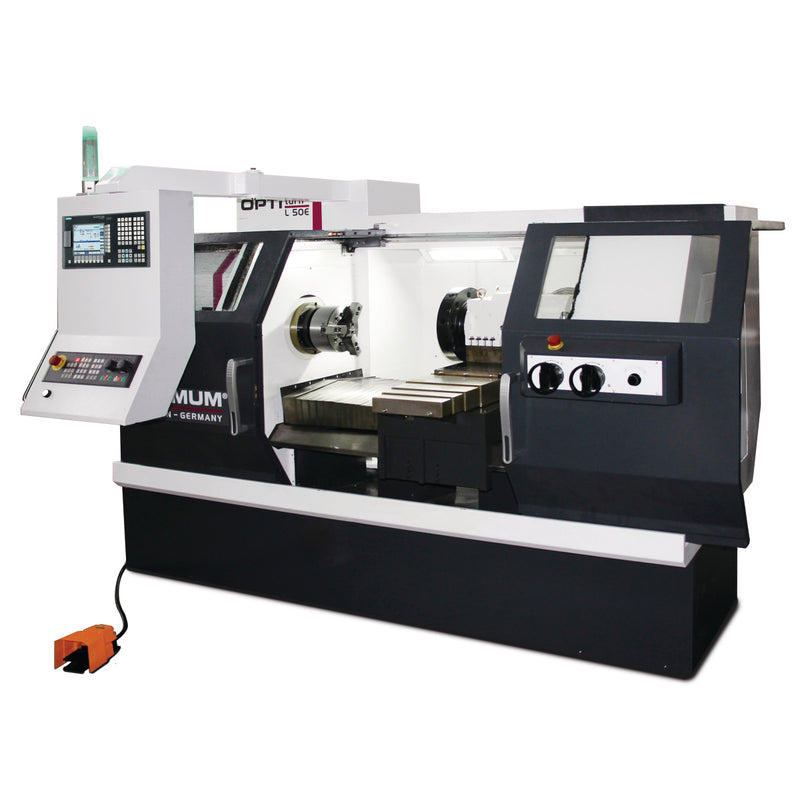

Optimum (3504240) Torno CNC OPTIturn L 50E

Descrição

• Processamento preciso
• Motores de fuso e de avanço da SIEMENS
• Caixa completa com dispositivo de segurança
• De série com uma velocidade máxima do fuso de até 3.000 min-1
• Bucha de torno hidráulico
• Parafusos de esferas
• Guias lineares em todos os eixos
• Lubrificação central automática
• Trocador de ferramentas servo-hidráulico VDI 30 com 8 posições de ferramentas
• Unidade de controlo giratória
• Volantes electrónicos para os eixos X e Z
• Dispositivo de refrigeração com depósito de 110 litros de líquido de refrigeração
• Ligação de ficha RJ45, ligação USB e ligação eléctrica de 230 V
• EMC (compatibilidade electromagnética)
• Seis pés reguláveis
• Ferramentas de comando

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 2750 mm
• Largura/profundidade (produto) aprox.: 1965 mm
• Altura (produto) aprox.: 2052 mm
• Peso líquido aprox.: 4200 kg

Áreas de trabalho

• Diâmetro do mandril do torno: 210 mm
• Comprimento de torneamento: 618 mm
• Altura máxima: 245 mm
• Diâmetro de oscilação acima da base da máquina: 490 mm
• Diâmetro de oscilação acima da corrediça de aplainamento: 280 mm
• Largura da cama: 400 mm

Binário do motor

• Binário do motor do eixo X: 6 Nm
• Binário do motor do eixo Z: 11 Nm

Gama de velocidades

• Gama de velocidades: 3000 min¯¹

Dados eléctricos

• Tensão de alimentação: 400 V
• Frequência da rede eléctrica: 50 Hz

Precisão

• Precisão de repetição: ± 0,005 mm
• Precisão de posicionamento: ± 0,008 mm

Sistema hidráulico

• Potência do motor do sistema hidráulico: 2,2 kW
• Capacidade do depósito do sistema hidráulico: 50 l

Sistema de lubrificação de arrefecimento

• Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento: 450 W
• Capacidade do depósito do sistema de lubrificação de arrefecimento: 110 l
• Potência da bomba de limpeza do sistema de lubrificação de arrefecimento: 1000 W

Dados da máquina

• Diâmetro da passagem do mandril: 52 mm

Fuso

• Mandril do fuso: DIN ISO 702-1 Nr. 6 Forma A2
• Mandril de torno hidráulico do fuso: 66 mm

Cabeçote móvel

• Mandril do cabeçote móvel: MK 5
• Curso da fresa do cabeçote móvel: 150 mm
• Diâmetro da fresa do cabeçote móvel: 75 mm

Curso

• Curso do eixo X: 300 mm
• Curso do eixo Z: 800 mm

Eixo vertical

• Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1: 7,5 kW
• Potência do motor de acionamento do fuso vertical S6-30 % de funcionamento: 11,25 kW
• Binário do motor de acionamento do fuso vertical: 48 Nm
• Binário do motor de acionamento do fuso vertical S6-30 % de funcionamento: 72 Nm

Velocidade de alimentação

• Velocidade de avanço do eixo X: 12000 mm/min
• Velocidade de avanço do eixo Z: 15000 mm/min

Torre

• Tipo de trocador de ferramentas: hidráulico; VDI 30
• Número de ranhuras para ferramentas no trocador de ferramentas: 8 ferramentas
• Altura máxima do mandril do trocador de ferramentas, largura quadrada: 20 mm
• Diâmetro máx. do mandril do trocador de ferramentas haste de perfuração: 32 mm

Ligações eléctricas

• Valor nominal total: 11 kVA

Motor(es)

• Binário no fuso: 86 Nm

Informação de transporte

• EAN: 4030635044540
• Número aduaneiro: 84581180
• Comprimento: 2750 mm
• Altura: 2130 mm
• Largura: 2000 mm
• Peso bruto: 4500 kg
• Peso líquido: 4200 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Bomba de refrigeração de alto desempenho 1 kW
• Conjunto de mordentes duras bucha de quatro mordentes Ø 210 mm
• Conjunto de mordentes duras bucha de três mordentes Ø 210 mm
• Dispositivo de elevação
• Kit inicial VDI 30
• Mordente macia Ø 210 mm
• Separador de óleo / Skimmer
• Transportador de limalhas com carrinho

Opcionais de equipamento

• Bucha de torno de quatro grampos Ø 210 mm
• Manual Machine Plus MM +
