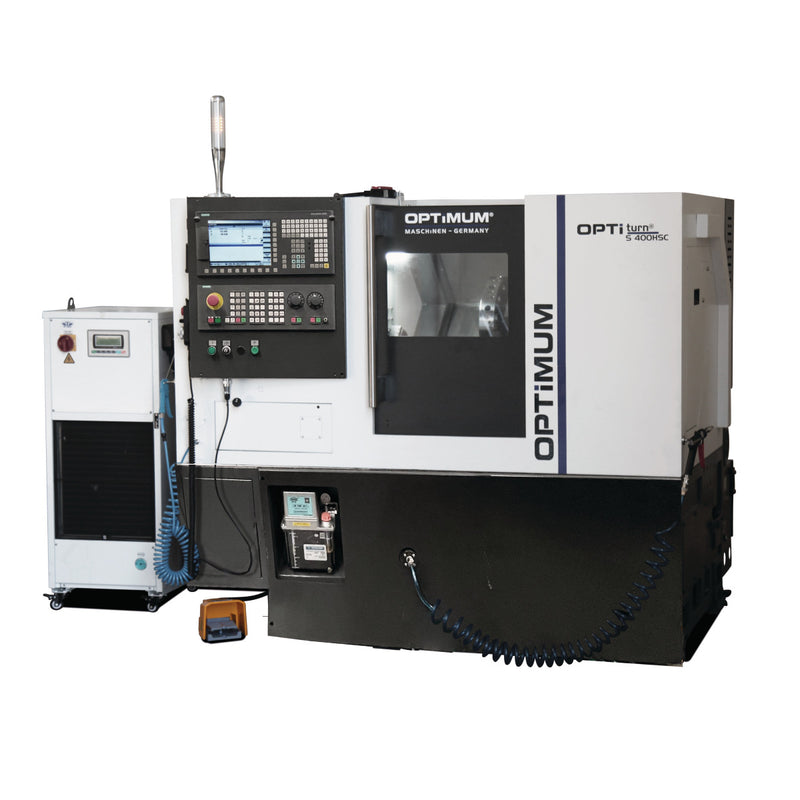

Torno CNC Optimum (3515175) OPTIturn S 400HSC

Descripción

• Diseño resistente
• Diseño compacto
• Servomotores Siemens en todos los ejes
• Brazo de medición Renishaw para la medición de herramientas
• Todos los servomotores con codificador integrado para máxima precisión
• Husillo principal de accionamiento directo

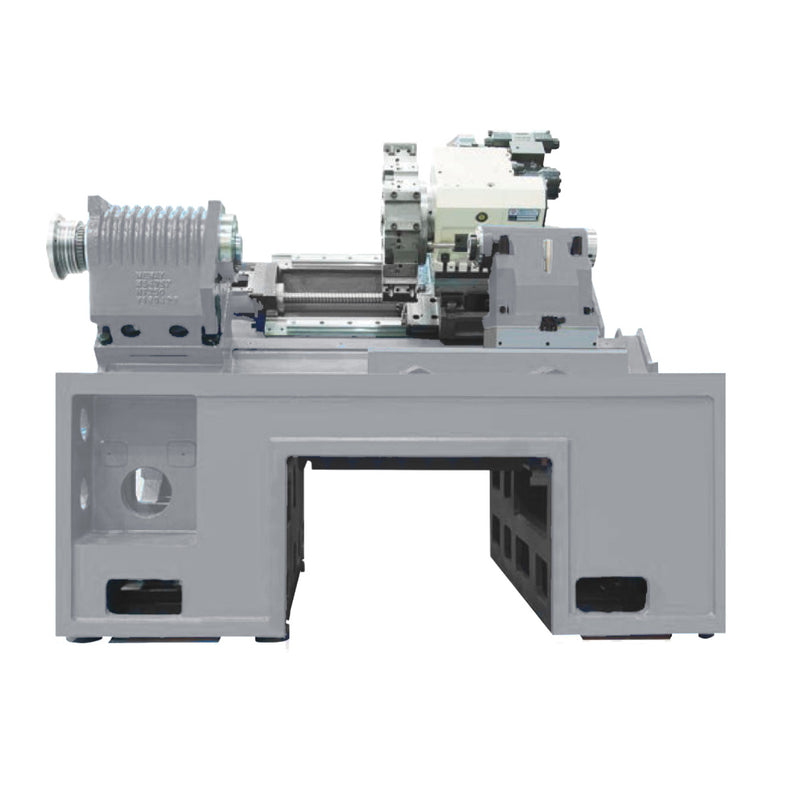

• Diseño de bancada inclinada a 45° para diámetros de mecanizado particularmente grandes y flujo de virutas sin obstáculos hacia la bandeja de virutas
• Mandril hidráulico de torno de tres mordazas Ø 170 mm

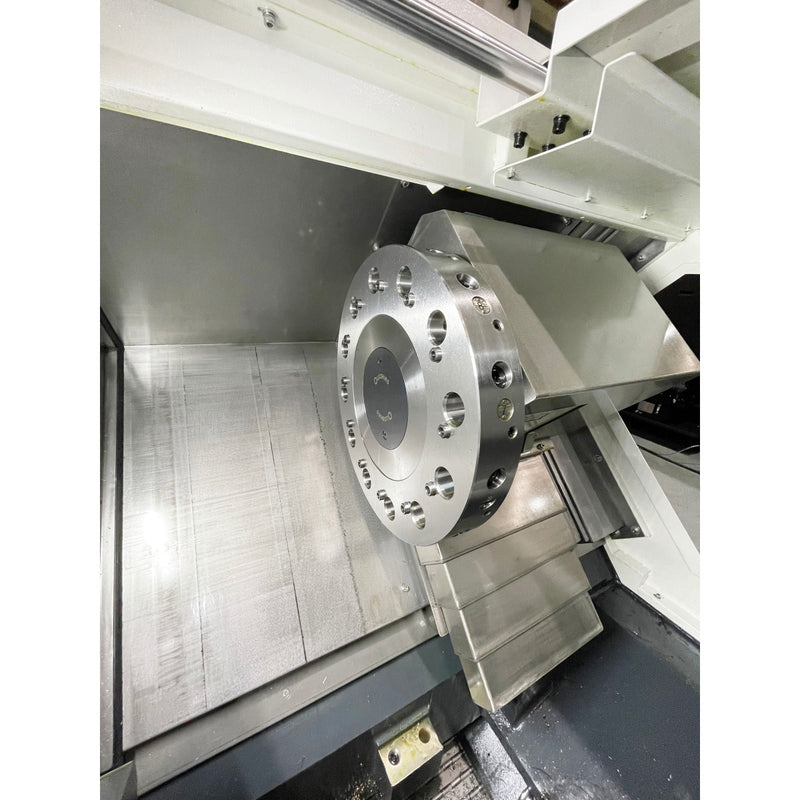

• Cambiador de herramientas servo VDI 30 con 8 posiciones de herramienta
• Tornillos de bola endurecidos y rectificados con precisión para altas velocidades de avance rápido en todos los ejes
• Velocidad de cambio de herramienta más rápida
• Alta fuerza de sujeción hidráulica
• Corte de alta resistencia sin vibraciones, para lograr la automatización del mecanizado y alta eficiencia en casos extremos
• Las guías lineales dimensionalmente estables garantizan una larga vida útil gracias a la máxima rigidez estática y dinámica
• Dispositivo para la medición manual de herramientas
• Intercambiador de calor
• Volante electrónico portátil con interruptor de habilitación y botón de parada de emergencia que facilita mucho la ejecución de programas
• El transportador de virutas tipo banda garantiza una eliminación eficiente de las virutas
• Luz de trabajo para una iluminación completa del área de trabajo
• Dispositivo de refrigeración con pistola de limpieza
• Interfaz RJ45 y de alimentación
• EMC (compatibilidad electromagnética)
• Paquete adicional de responsabilidad del material SIEMENS por defectos y servicio online/in situ gratuito OSS Plus, véase "Paquete adicional SIEMENS OSS Plus"
• Contrato de mantenimiento básico de 1 año incluido en D/A/CH

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 2000 mm
• Ancho/profundidad (producto) aprox.: 2250 mm
• Altura (producto) aprox.: 1550 mm
• Peso neto aprox.: 2600 kg

Áreas de trabajo

• Diámetro del mandril del torno: 220 mm
• Longitud de torneado: 320 mm
• Altura máx.: 250 mm
• Diámetro de oscilación sobre la bancada: 500 mm
• Diámetro de oscilación sobre el carro de cepillado: 300 mm

Par motor

• Par motor eje X: 6 Nm
• Par motor eje Z: 6 Nm

Rango de velocidad

• Rango de velocidad: 30 - 6000 min¯¹

Datos eléctricos

• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz

Precisión

• Precisión de repetición: ± 0,004 mm
• Precisión de posicionamiento: ± 0,004 mm

Sistema hidráulico

• Potencia del motor del sistema hidráulico: 1,5 kW
• Capacidad del depósito del sistema hidráulico: 36 l

Sistema de lubricante refrigerante

• Potencia de la bomba del sistema de lubricante refrigerante: 0.7 kW
• Capacidad del depósito del sistema de lubricante refrigerante: 160 l

Datos de la máquina

• Diámetro de paso del mandril: 45 mm
• Bancada inclinada: 45 °

Husillo

• Mandril del husillo: A2-5
• Mandril hidráulico del husillo principal: 170 mm
• Taladro del husillo principal: 56 mm

Recorrido

• Recorrido eje X: 180 mm
• Recorrido eje Z: 350 mm

Husillo vertical

• Potencia del motor de accionamiento del husillo vertical en funcionamiento continuo S1: 11,6 kW
• Potencia del motor de accionamiento del husillo vertical en funcionamiento S6-30 %: 14,4 kW
• Par motor de accionamiento del husillo vertical: 65 Nm
• Par motor de accionamiento del husillo vertical en funcionamiento S6-30 %: 81 Nm

Velocidad de avance

• Velocidad de avance eje X: 30 m/min
• Velocidad de avance eje Z: 30 m/min

Fuerza de avance

• Fuerza de avance eje X: 3,6 kN
• Fuerza de avance eje Z: 3,6 kN

Torreta

• Tipo de cambiador de herramientas: Servo VDI 30
• Número de ranuras para herramientas del cambiador de herramientas: 12

Conexiones eléctricas

• Valor nominal total: 25 kVA

Información de transporte

• EAN: 4030635048302
• Número de aduana: 84581180
• Longitud: 3700 mm
• Altura: 1820 mm
• Ancho: 2230 mm
• Peso bruto: 2800 kg
• Peso neto: 2600 kg

Accesorios opcionales

• Alfombrilla para lugar de trabajo 1840x640 mm
• Alfombrilla para lugar de trabajo 1840x940 mm
• Alfombrilla para lugar de trabajo 3040x640 mm
• Alfombrilla para lugar de trabajo 3040x940 mm
• Mordazas duras 160 mm 3 piezas
• Mordazas blandas 160 mm 3 piezas
• Software lector DXF para sistemas de control SIEMENS SINUMERIK
• Kit de inicio VDI 30

Opciones de equipamiento

• Licencia de ejes 4º y 5º eje
• Cargador de barras Fedek DH 65 1,25 m Ø 5 - 65 mm
• Cargador de barras Fedek DH 65L 1,5 m Ø 5 - 65 mm
• Cargador de barras Fedek GT 326 3 m Ø 3 - 26 mm
• Codificador Heidenhain ERM 2480 para OPTIturn S 400HSC
• Separador de aceite
• Captador de piezas
• Preparación de interfaz para alimentador de barras
• Refrigeración interna de herramientas Unidad externa 10 bar
• Refrigeración interna de herramientas Unidad externa 20 bar
