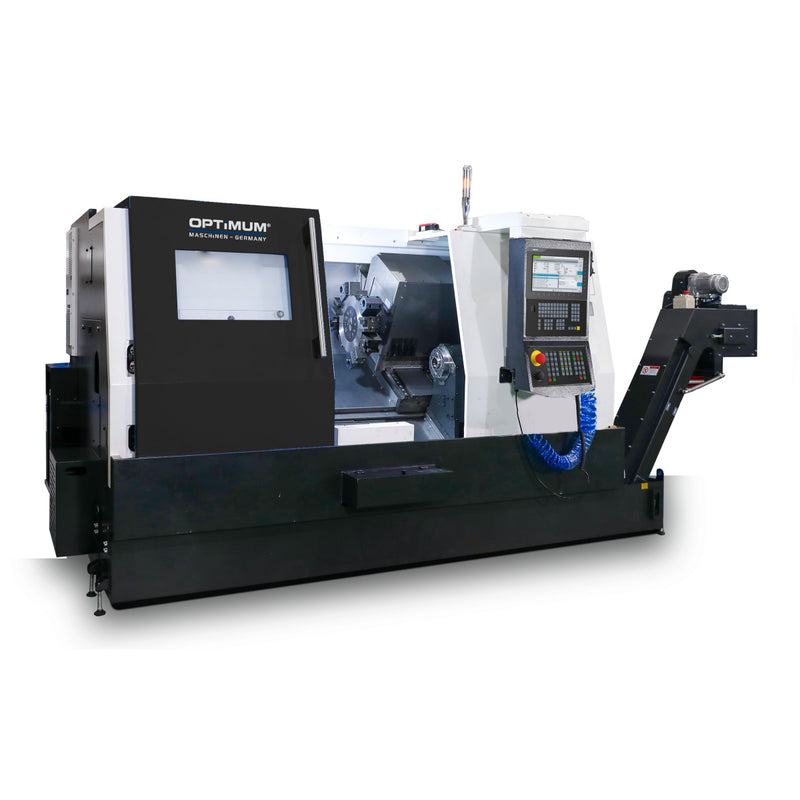

Torno CNC Optimum (3515187) OPTIturn S 600 MSY

Descripción

• Diseño de alta resistencia
• Diseño compacto
• Brazo de medición Renishaw para la medición manual de herramientas
• Codificador del husillo principal montado directamente para una mayor precisión
• Husillo de bolas con mayor precisión, rigidez y resistencia al calor
• Servomotores Siemens en todos los ejes
• Todos los servomotores con codificador integrado para máxima precisión
• El motor está situado en el lateral de la máquina y evita la transferencia de calor y las vibraciones causadas por el motor

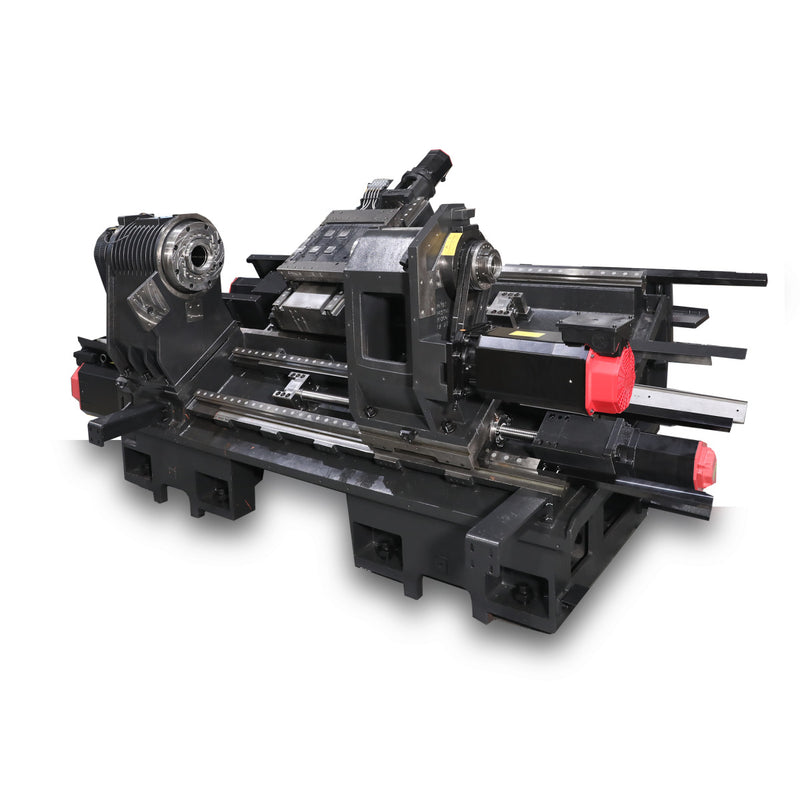

• Diseño de bancada inclinada de 30° para diámetros de mecanizado especialmente grandes
• Mejor flujo de virutas sin obstáculos hacia la bandeja de virutas
• Mandril de torno hidráulico de tres mordazas Ø 250 mm para el husillo principal y Ø 150 mm para el contrahusillo
• Husillos de bolas templados y rectificados con precisión para altas velocidades de avance rápido en todos los ejes

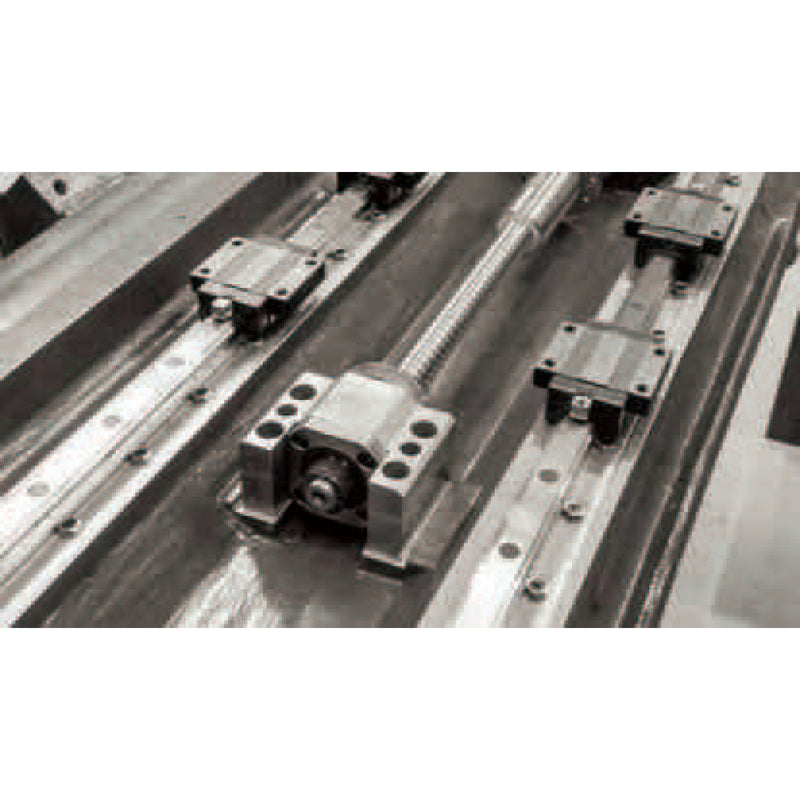

• Las guías lineales dimensionalmente estables garantizan una larga vida útil gracias a la máxima rigidez estática y dinámica
• Dispositivo para la medición manual de herramientas
• Intercambiador de calor

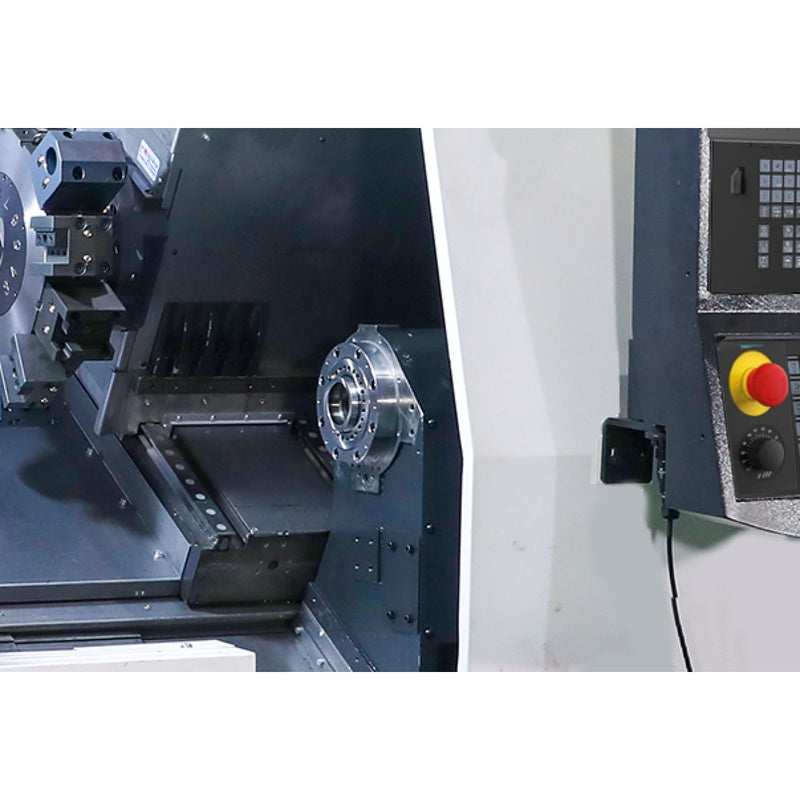

• Volante electrónico portátil con interruptor de habilitación e interruptor de parada de emergencia que facilita mucho la ejecución de programas
• El transportador de virutas tipo correa garantiza una eficiente evacuación de las virutas
• Luz de trabajo para una iluminación completa del área de trabajo
• Dispositivo de refrigeración con pistola de limpieza
• RJ45, interfaz de alimentación
• EMC (compatibilidad electromagnética)
• Paquete adicional de responsabilidad por defectos de material de SIEMENS y servicio online/in situ gratuito OSS Plus
• Contrato de mantenimiento básico de 1 año incluido en D/A/CH

Datos técnicos

Dimensiones y pesos

• Longitud (producto) aprox.: 4490 mm
• Ancho/profundidad (producto) aprox.: 1880 mm
• Altura (producto) aprox.: 1900 mm
• Peso neto aprox.: 4500 kg

Áreas de trabajo

• Diámetro del mandril del torno: 300 mm
• Longitud de torneado: 600 mm
• Diámetro de volteo sobre la bancada de la máquina: 660 mm
• Diámetro de volteo sobre el carro de cepillado: 480 mm

Eje C (opción de fábrica)

• Precisión angular del eje C (opción de fábrica): 51 "
• Precisión de repetición del eje C (opción de fábrica): 20 "

Par del motor

• Par del motor del eje X: 11 Nm
• Par del motor del eje Y: 12 Nm
• Par del motor del eje Z: 11 Nm

Rango de velocidad

• Rango de velocidad: 30 - 3500 min¯¹

Velocidad de movimiento rápido

• Velocidad de avance rápido del eje X: 24 m/min
• Velocidad de avance rápido del eje Y: 10 m/min
• Velocidad de avance rápido del eje Z: 30 m/min
• Velocidad de avance rápido del eje Z2: 30 m/min

Datos eléctricos

• Tensión de alimentación: 400 V
• Frecuencia de red: 50 Hz

Sistema hidráulico

• Potencia del motor del sistema hidráulico: 2.2 kW
• Capacidad del depósito del sistema hidráulico: 36 l

Sistema de lubricante refrigerante

• Potencia de la bomba del refrigerante del sistema de lubricante refrigerante: 0.7 kW
• Capacidad del depósito del sistema de lubricante refrigerante: 240 l

Datos de la máquina

• Diámetro de paso del mandril: 74 mm
• Bancada inclinada: 30 °
• Paso del mandril (opción de fábrica): 51 mm

Husillo

• Portabrocas del husillo: DIN ISO 702-1 No. 6
• Mandril de torno hidráulico del husillo: 250 mm
• Diámetro del husillo: 86 mm
• Precisión de posicionamiento del eje Y: ± 0,005 mm
• Diámetro del husillo (opción de fábrica): 62 mm
• Explicación del paso de avance (opción de fábrica): con mandril de Ø 200 mm
• Velocidad del husillo (opción de fábrica): 30 - 4500 min¯¹
• Soporte del husillo (opcional de fábrica): A 2-6
• Diámetro del husillo (opción 2 de fábrica): 102 mm
• Paso de avance (opción 2 de fábrica): 90 mm
• Explicación del paso de avance (opción 2 de fábrica): con mandril de Ø 300 mm
• Soporte del husillo (opción 2 de fábrica): A 2-8
• Velocidades del husillo (opción 2 de fábrica): 30 - 3000 min¯¹
• Diámetro del husillo (opción 3 de fábrica): 116 mm
• Paso de avance (opción 3 de fábrica): 105 mm
• Explicación del paso de avance (opción 3 de fábrica): con mandril de Ø 300 mm
• Soporte del husillo (opción 3 de fábrica): A 2-8
• Velocidades del husillo (opción 3 de fábrica): 30 - 2500 min¯¹

Recorrido

• Recorrido del eje X: 220 mm
• Recorrido del eje Z: 700 mm
• Recorrido del eje Y: 50 mm
• Recorrido del eje Z2: 600 mm

Husillo vertical

• Potencia del motor de accionamiento del husillo vertical en funcionamiento continuo S1: 15 kW
• Potencia del motor de accionamiento del husillo vertical en funcionamiento S6-30%: 19.5 kW
• Par del motor de accionamiento del husillo vertical: 268 Nm
• Par del motor de accionamiento del husillo vertical en funcionamiento S6-30%: 349 Nm

Fuerza de avance

• Fuerza de avance del eje X: 8.4 kN
• Fuerza de avance del eje Y: 18 kN
• Fuerza de avance del eje Z: 6.7 kN

Torreta

• Tipo de cambiador de herramientas: BMT55
• Número de ranuras para herramientas del cambiador de herramientas: 12
• Potencia del motor de accionamiento del cambiador de herramientas: 4.8 kW
• Velocidad máxima permitida del cambiador de herramientas en el acoplamiento de la herramienta: 4000 min¯¹
• Par máximo de la herramienta del cambiador de herramientas: 20 Nm

Conexiones eléctricas

• Valor nominal total: 45 kVA

Contrahusillo

• Potencia del motor de accionamiento del contrahusillo en funcionamiento continuo S1: 5.5 kW
• Par del motor de accionamiento del contrahusillo: 43 Nm
• Potencia del motor de accionamiento del contrahusillo en funcionamiento S6-30%: 7.5 kW
• Par del motor de accionamiento del contrahusillo en funcionamiento S6-30%: 79 Nm
• Cono del contrahusillo: DIN ISO 702-1 No. 5
• Paso del mandril del contrahusillo: 44 mm
• Mandril de torno hidráulico del contrahusillo: 150 mm

Eje X

• Precisión de repetición del eje X: ± 0,002 mm
• Precisión de posicionamiento del eje X: ± 0,004 mm

Eje Z

• Precisión de repetición del eje Z: ± 0,002 mm
• Precisión de posicionamiento del eje Z: ± 0,004 mm

Información del producto EU 2023/2854

• Tipo de datos generados: Datos de uso
• Formato de los datos generados: Formatos comunes legibles por máquina como JSON
• Cantidad de datos: Hasta 5 MB
• Generación continua de datos en tiempo real: Sí
• Ubicación de almacenamiento de datos: En el dispositivo
• Acceso a los datos: A través de interfaces físicas
• Más información: En las instrucciones de funcionamiento o en info@stuermer-maschinen.de

Contenido de la entrega

• Portaherramientas axial para herramientas motorizadas
• 2 portaherramientas radiales para herramientas motorizadas
• 3 portaherramientas de perforación
• 5 portaherramientas exteriores
• Portaherramientas frontal
• Portaherramientas redondo Ø 20 mm
• Portaherramientas redondo Ø 25 mm
• Portaherramientas redondo Ø 32 mm

Información de transporte

• EAN: 4030635050831
• Número de aduana: 84581180
• Longitud: 4930 mm
• Altura: 2180 mm
• Ancho: 2220 mm
• Peso bruto: 4900 kg
• Peso neto: 4500 kg

Accesorios opcionales

• Mordazas duras 160 mm 3 piezas
• Mordazas blandas 160 mm 3 piezas
• Software lector DXF para sistemas de control SIEMENS SINUMERIK
• Licencia de software Ranurado
• Kit de inicio BMT 55
• Juego de herramientas de torneado de 25 mm de 6 piezas
• Juego de mordazas de bloque duras para mandril de torno de cuatro mordazas Ø 300 mm
• Juego de mordazas de bloque blandas para mandril de torno de cuatro mordazas Ø 300 mm
• Mordazas duras 250 mm 4 piezas
• Mordazas blandas 250 mm 4 piezas

Opciones de equipamiento

• Mandril de torno de 3 mordazas de 300 mm en lugar del mandril estándar
• Mandril de torno de 4 mordazas de 250 mm
• Mandril de torno de 4 mordazas de 250 mm en lugar del mandril estándar
• Cargador de barras Fedek DH 65 1.25 m Ø 5 - 65 mm
• Cargador de barras Fedek DH 65L 1,5 m Ø 5 - 65 mm
• Cargador de barras Fedek GT 326 3 m Ø 3 - 26 mm
• Aire acondicionado
• Separador de aceite
• Colector de piezas
• Preparación de interfaz para alimentador de barras
• Diámetro del husillo 102 mm Apertura del mandril Ø 90 mm Soporte A 2-8
• Diámetro del husillo 116 mm Apertura del mandril Ø 105 mm Soporte A 2-8
• Diámetro del husillo 62 mm Apertura del mandril Ø 51 mm Soporte A 2-6
• Refrigeración interna de herramientas Unidad externa 10 bar
• Refrigeración interna de herramientas Unidad externa 20 bar
