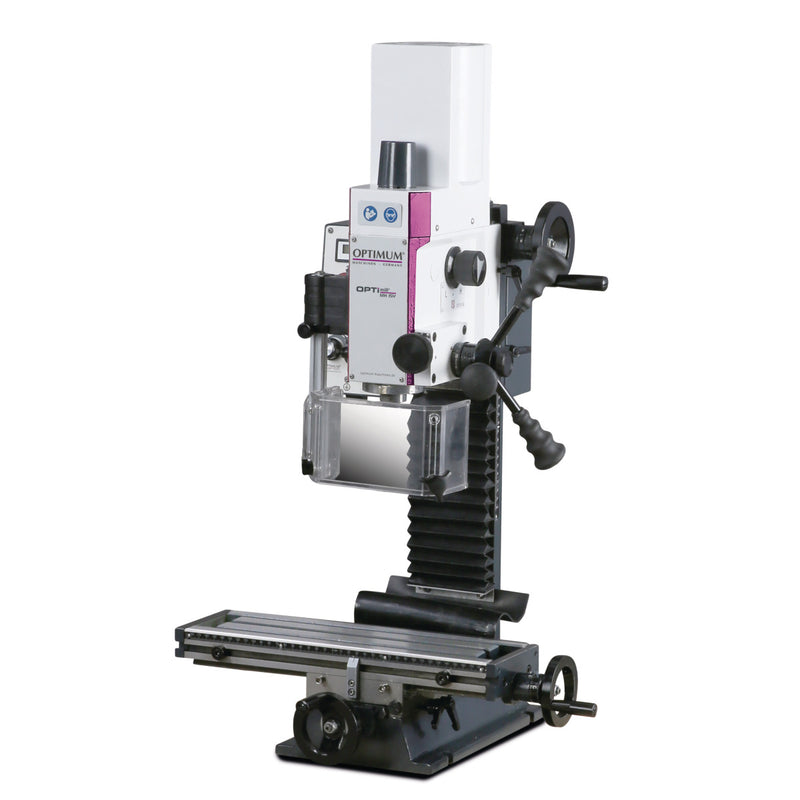

Optimum (3338110) Fresadora/furadora OPTImill MH 15V

Descrição

• Mudança de velocidade de duas fases
• A cabeça de perfuração pode ser inclinada em 45°, permitindo trabalhos de fresagem e perfuração em qualquer ângulo
• Proteção do fuso de dupla camada ajustável em altura

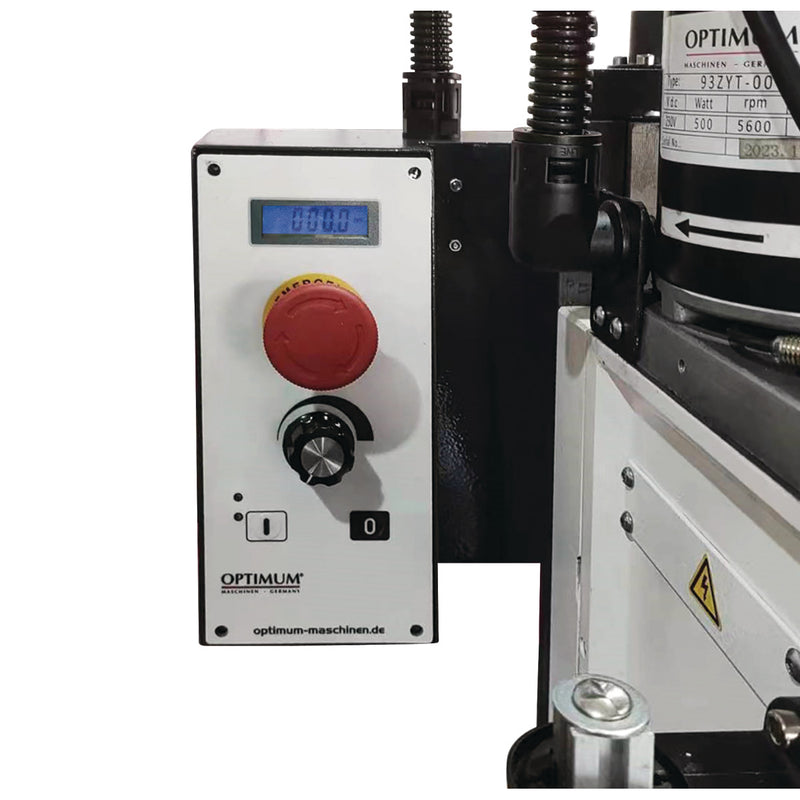

• Painel de controlo simples e claro
• Com baixa tensão de 24V
• Os fusos de alimentação podem ser ajustados sem folgas graças às porcas do fuso ajustáveis
• Mesa cruzada robusta com ranhuras em T e canais de refrigeração
• Com micro-alimentação

Dados técnicos

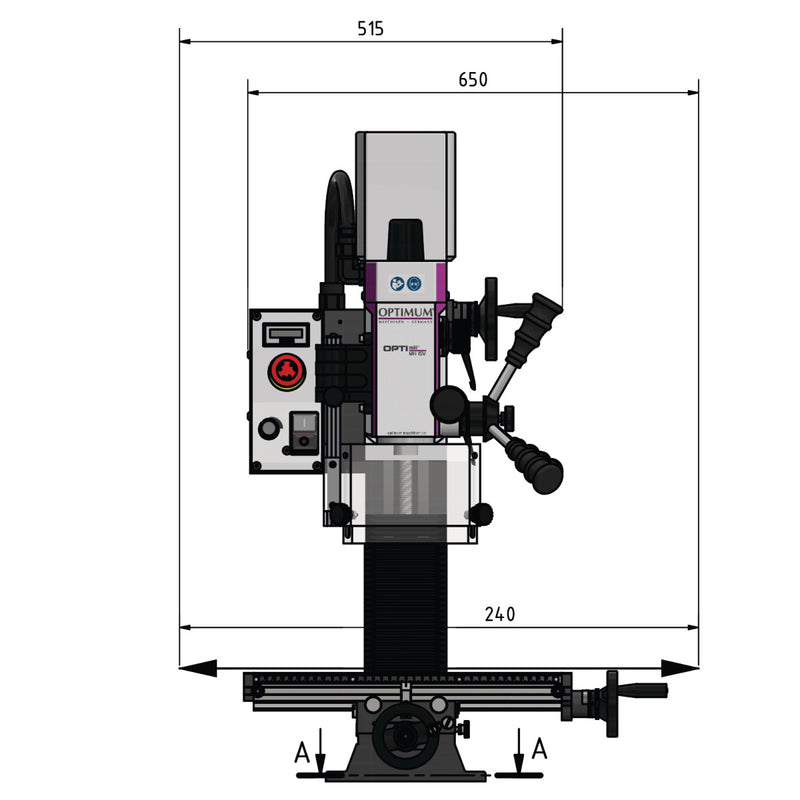

Dimensões e pesos

• Comprimento (produto) aprox.: 504 mm
• Largura/profundidade (produto) aprox.: 515 mm
• Altura (produto) aprox.: 800 mm
• Peso líquido aprox.: 58,5 kg

Cabeça de perfuração/fresagem

• Gama de inclinação da cabeça de perfuração-fresagem: ±45 °
• Gama de rotação da cabeça da fresa: ± 90 °

Saída de perfuração/fresagem

• Tamanho máximo da cabeça de fresagem: 50 mm
• Tamanho máx. da fresa de veio: 13 mm
• Aço de desempenho de perfuração (S235JR): 13 mm
• Aço de desempenho de perfuração contínua (S235JR): 11 mm

Dados eléctricos

• Potência do motor de acionamento: 0,5 kW
• Tensão de alimentação: 230 V
• Frequência da rede eléctrica: 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa de fresagem horizontal: 400 mm
• Largura da mesa de fresagem horizontal: 120 mm
• Tamanho da ranhura em T da mesa de fresagem horizontal: 10 mm
• Número de ranhuras em T da mesa de fresagem horizontal: 3
• Espaçamento entre ranhuras em T da mesa de fresagem horizontal: 35 mm

Mesa de movimentos cruzados

• Distância entre o fuso vertical e a mesa cruzada: 250 mm

Curso

• Curso manual do eixo X: 240 mm
• Curso manual do eixo Y: 135 mm
• Deslocação manual do eixo Z: 150 mm

Fuso vertical

• Alcance do fuso vertical: 145 mm
• Mandril do fuso vertical: MT 2
• Gama de velocidades do fuso vertical: 90 - 2250 min¯¹
• Número de engrenagens do fuso vertical: 2 passos
• Controlo da velocidade do fuso vertical: ajustável eletronicamente
• Diâmetro da fresa do fuso vertical: 60 mm
• Barra de aperto do fuso vertical: M10
• Curso do fuso vertical: 50 mm

Conteúdo de entrega

• Bucha de perfuração 1-13 mm
• haste cónica
• Porca em T
• Ferramenta de acionamento

Informação de transporte

• EAN: 4030635043017
• Número aduaneiro: 84593900
• Comprimento: 510 mm
• Altura: 630 mm
• Largura: 490 mm
• Peso bruto: 65 kg
• Peso líquido: 58.5 kg

Acessórios opcionais

• Fita magnética MB-MW
• Leitor Digital de Cotas DRO 5
• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Apoio anti-vibratório SE 1
• Bomba de Refrigeração Universal 230 V
• Bucha de aperto rápido DKC13 0-13 mm
• Carrinho universal para máquinas e ferramentas MSM 1 340 x 420 x 800 mm
• Conjunto de pinças CM 2 / ER 25 - M10
• Conjunto de pinças CM 2 / ER 32 - M10
• Jogo de fresas HSS HSS, 12-peças
• Jogo de fresas HSS HSS, 20-peças
• Kit porta pinças CM 2 aperto direto / M 10
• Kit porta pinças ER 25, Ø 1 - 16 mm
• Mangueira de refrigeração MMC1
• Porca em T M 8/10 mm
• Spray de óleo de corte 400 ml
• Tabuleiro de aparas 720 x 470 x 30 mm
