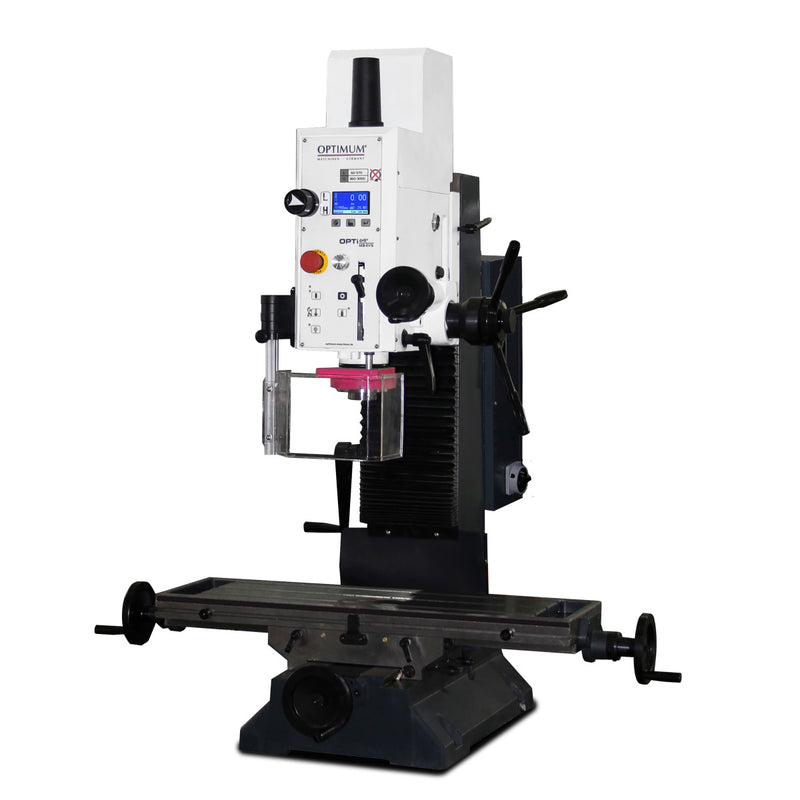

Optimum (3338458) Fresadora/furadora servo OPTImill MB 4SV

Descrição

• Motor elétrico industrial de qualidade
• Funcionamento suave graças às engrenagens retificadas em banho de óleo
• Ampla gama de velocidades de 95 - 3.200 rpm graças a 12 velocidades comutáveis
• Rotação no sentido dos ponteiros do relógio/anti-horário
• Cabeça de engrenagem inclinável ± 45
• Alimentação manual da fresa com avanço fino
• Ecrã de proteção regulável em altura com micro-interrutor
• Classe de filtro EMC
• Ligação de rede

Dados técnicos

Dimensões e pesos

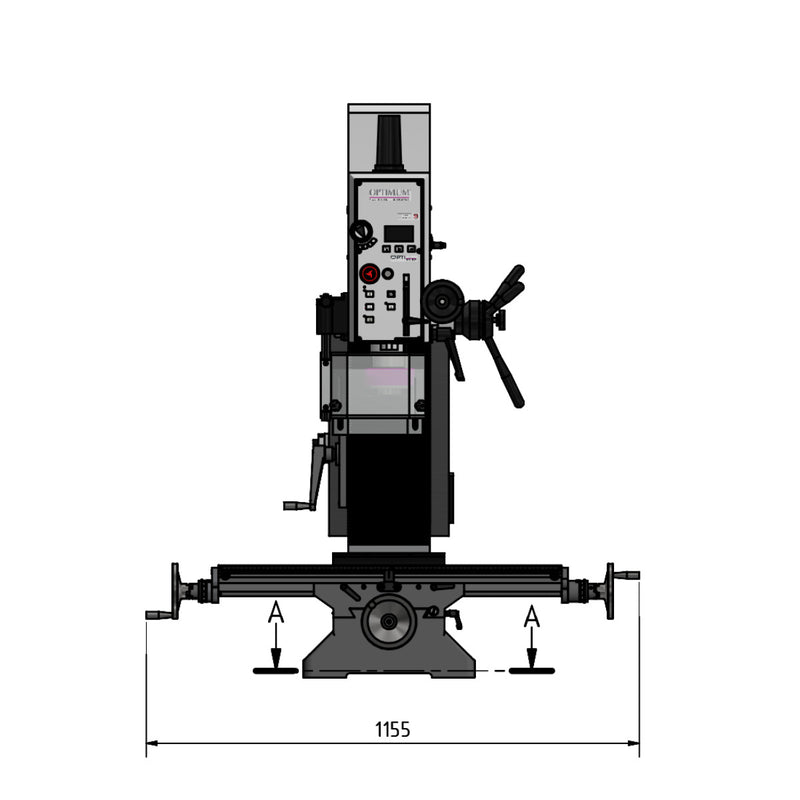

• Comprimento (produto) aprox.: 1155 mm
• Largura/profundidade (produto) aprox.: 980 mm
• Altura (produto) aprox.: 1360 mm
• Peso líquido aprox.: 320 kg

Cabeça de perfuração/fresagem

• Gama de rotação da cabeça de fresagem: ± 45 °

Saída de perfuração/fresagem

• Tamanho máximo da cabeça de fresagem: 63 mm
• Tamanho máx. da fresa de veio: 26 mm
• Aço de desempenho de perfuração (S235JR): 32 mm
• Aço de desempenho de perfuração contínua (S235JR): 28 mm

Dados eléctricos

• Tensão de alimentação: 230 V
• Frequência da rede eléctrica: 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa de fresagem horizontal: 800 mm
• Largura da mesa de fresagem horizontal: 240 mm
• Tamanho da ranhura em T da mesa de fresagem horizontal: 14 mm
• Número de ranhuras em T da mesa de fresagem horizontal: 3
• Espaçamento entre ranhuras em T da mesa de fresagem horizontal: 63 mm

Deslocação

• Curso manual do eixo X: 450 mm
• Curso manual do eixo Y: 200 mm
• Distância máxima do fuso à coluna: 275 mm

Fuso vertical

• Mandril do fuso vertical: MK 4 / MK 16
• Gama de velocidades do fuso vertical: 360 - 3000 min¯¹
• Número de engrenagens do fuso vertical: 2
• Controlo da velocidade do fuso vertical: ajustável eletronicamente
• Curso de fresagem do fuso vertical: 120 mm
• Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1: 3 kW

Conteúdo de entrega

• Adaptador MK4/MK 3
• Haste de aperto M 16
• Adaptador MK4/22 mm
• Ferramenta de acionamento

Informação de transporte

• EAN: 4030635049255
• Número aduaneiro: 84593900
• Peso bruto: 350 kg
• Peso líquido: 320 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Apoio anti-vibratório SE 1
• Apoio anti-vibratório SE 55
• Avanço universal da mesa V 99S
• Base MSM 3
• Bomba de Refrigeração Universal 230 V
• Bucha de aperto rápido 1-10 mm, B16
• Bucha de aperto rápido DKC13 0-13 mm
• Bucha de aperto rápido DKC16 0-16 mm
• Centrador Diameter 10 mm
• Cone Bucha Cone exterior CM 4 / M16 / B16
• Conjunto de brocas 25 peças, 1 - 13 mm
• Conjunto de brocas 41-peças, 6 - 10 mm (0.1 mm rising)
• Conjunto de pinças CM 4 / ER 32 - M16
• Conjunto Porta Buris MT 4
• Contraponto RST 1
• Fresa de facejar CM 4 / M16
• Grampo de aperto Table groove 14 mm / M 12
• Jogo de Espaçadores Paralelos 20 peças
• Jogo de Espaçadores Paralelos BT 40
• Jogo de fresas HSS HSS, 12-peças
• Jogo de fresas HSS HSS, 20-peças
• Kit de montagem V 99S, eixo X BF30/MH35
• Kit porta pinças ER 32, Ø 3 - 20 mm
• Limite angular 90 graus
• Mandril de roscar com inserções CM 4; M3 - M12
• Mandril de roscar com inserções CM 4; M8 - M20
• Mangueira de refrigeração MMC1
• Mangueiras de refrigeração com base magnética KMS 2
• Porca em T M 12/14 mm
• Prato horizontal/vertical com bucha 3 grampos RTE 165
• Prato horizontal/vertical com bucha 3 grampos RTU 165
• Prato rotativo horizontal/vertical RT 100
• Prato rotativo horizontal/vertical RT 150
• Prensa de dois eixos ZAS 50
• Prensa de precisão FMS 100
• Prensa de precisão FMS 125
• Prensa de precisão FMSN 125
• Prensa de três eixos DAS 100
• Prensa de três eixos MV3-75
• Prensa hidráulica HMS 100
• Prensa modular VMQ 100
