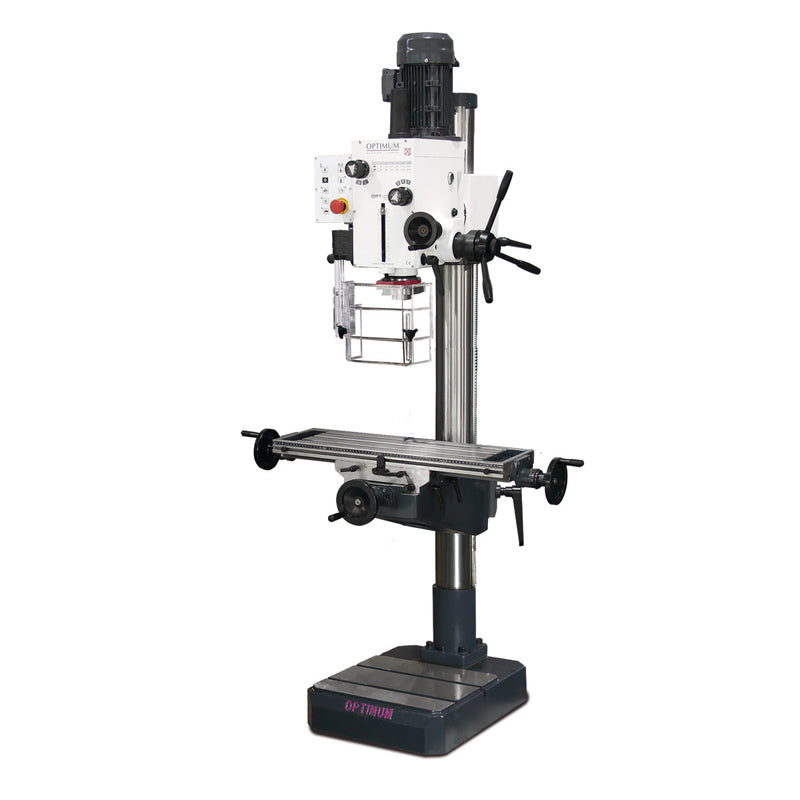

Optimum (3034349) Engenho de furar de coluna com mesa de movimentos cruzados OPTIdrill DH 40CT

Descrição

• Versão pesada e sólida em fundição
• Funcionamento suave devido a rodas dentadas retificadas que funcionam num banho de óleo
• Grande gama de velocidades de 95 - 3.200 min-1
• Motor elétrico industrial de qualidade de duplo estágio
• Mesa transversal sólida de grandes dimensões, maquinada com precisão, ajustável através de 3 volantes, com escala de dimensões longitudinais integrada
• Batentes finais ajustáveis na mesa cruzada
• Regulação da altura da cabeça da engrenagem e da mesa
• As guias da mesa podem ser ajustadas com precisão através de calços ajustáveis
• Placa de base maciça, com tratamento de superfície preciso; pode ser utilizada como superfície de trabalho para peças particularmente altas, rodando a mesa cruzada para fora
• Rotação direita/esquerda
• Paragem da profundidade de perfuração
• Função de corte de rosca

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 1060 mm
• Diâmetro da coluna: 115 mm
• Largura/profundidade (produto) aprox.: 745 mm
• Altura (produto) aprox.: 2090 mm
• Peso líquido aprox.: 370 kg

Desempenho de perfuração

• Desempenho de perfuração em aço (S235JR): 32 mm
• Aço de desempenho de perfuração contínua (S235JR): 25 mm
• Aço para roscagem (S235JR): M 16
• Tamanho máx. da fresa de veio: 25 mm
• Tamanho máx. da cabeça do sensor: 76 mm

Mesa de perfuração

• Comprimento do espaço de trabalho da mesa de perfuração: 730 mm
• Largura do espaço de trabalho da mesa de furação: 210 mm
• Tamanho da ranhura em T da mesa de perfuração: 14 mm
• Número de ranhuras em T da mesa de perfuração: 3
• Espaçamento da ranhura em T da mesa de perfuração: 63 mm
• Capacidade de carga da mesa de perfuração: 50 kg
• Distância máxima entre o fuso e a mesa de perfuração: 600 mm

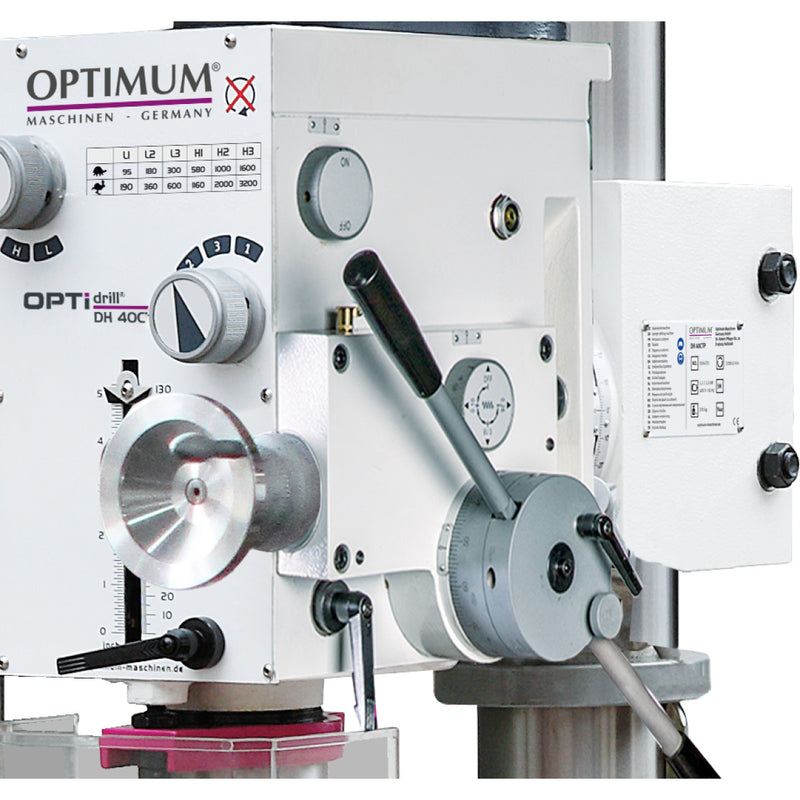

Gama de velocidades

• Gama de velocidades: 95 - 3200 min¯¹
• Número de engrenagens: 2 x 6 passos

Dados eléctricos

• Potência do motor de acionamento: 1,1 / 1,5 kW
• Tensão de alimentação: 400 V
• Frequência de rede: 50 Hz

Base da máquina

• Distância máxima entre o fuso e a base da máquina: 1180 mm
• Comprimento do espaço de trabalho da base da máquina: 495 mm
• Largura do espaço de trabalho da base da máquina: 375 mm
• Tamanho da ranhura em T da base da máquina: 14 mm
• Número de ranhuras em T na base da máquina: 2
• Espaçamento das ranhuras em T da base da máquina: 230 mm
• Comprimento da base da máquina: 670 mm
• Largura da base da máquina: 470 mm

Fuso

• Curso da fresa: 120 mm
• Diâmetro da fresa: 75 mm
• Mandril do fuso: MT 4
• Alcance: 280 mm
• Rotação da cabeça de perfuração: 360 °

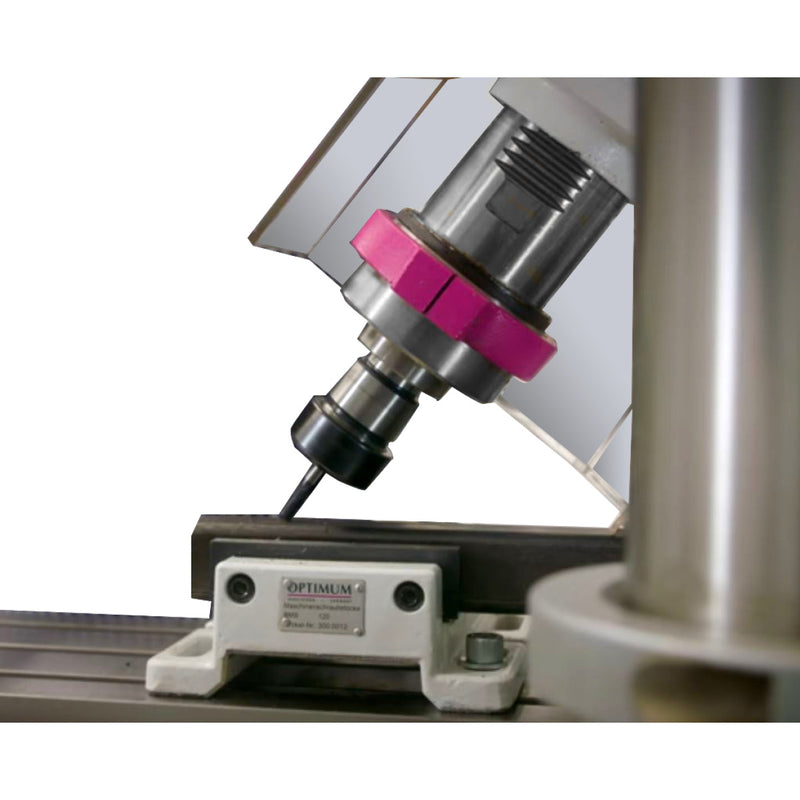

• Ângulo da cabeça de perfuração: 45 °
• Alimentação da fresa: Manual
• Regulação da altura da cabeça de perfuração: 260 mm

Deslocação

• Curso manual do eixo X: 480 mm
• Curso manual do eixo Y: 180 mm
• Deslocação manual do eixo Z: 560 mm

Conteúdo de entrega

• Chave de Bucha de perfuração 1 - 13 mm / B 16
• Porcas em T
• Adaptador MK 4-MK 3
• Bucha MK 4 / B16
• Ferramenta de acionamento

Informação de transporte

• EAN: 4030635045998
• Número aduaneiro: 84592900
• Comprimento: 950 mm
• Altura: 1890 mm
• Largura: 760 mm
• Peso bruto: 410 kg
• Peso líquido: 340 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Redutor CM4-CM3
• Spray de óleo de corte 400 ml
