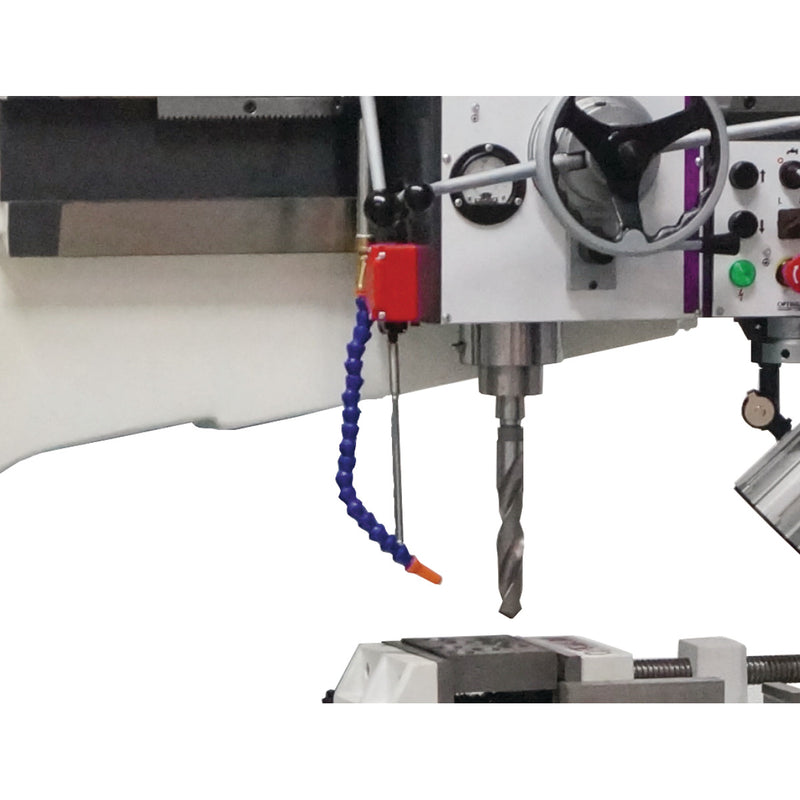

Optimum (3049080) Engenho de furar radial OPTIdrill RD 7

Descrição

• Gama versátil de aplicações, por exemplo, perfuração, alargamento, corte de roscas
• Motor com travão elétrico
• Sistema elétrico de 24V DC e corrente de segurança de 2 canais de acordo com a norma DIN EN 12717
• Fundição pesada, sólida e de alta qualidade
• Grande alcance graças à cabeça da máquina ajustável horizontalmente
• Painel de controlo bem organizado
• Eixos giratórios e transversais de funcionamento suave
• Coluna giratória elaborada com fixação optimizada para uma estabilidade máxima com um desvio mínimo de fixação
• Construção robusta e resistente à torção da lança
• Ajuste da altura da lança através de um potente acionamento motorizado e fuso de elevação
• A caixa de velocidades da cabeça de perfuração funciona em banho de óleo
• Guias da lança endurecidas e rectificadas com precisão
• Rodas dentadas em aço cromo-níquel, temperadas e rectificadas com precisão para um funcionamento silencioso e suave
• A cabeça de perfuração e a coluna podem ser fixadas ou libertadas em conjunto ou separadamente
• Rotação direita-esquerda
• Mesa de perfuração sólida e precisa, de grandes dimensões
• Mesa de fixação temperada e rectificada com ranhuras em T paralelas
• Luz da máquina
• Proteção contra sobrecarga
• Coluna de ferro fundido com paredes espessas garante um funcionamento suave e estabilidade
• Lâmpada LED
• Sistema de refrigeração com depósito de refrigeração na base da máquina

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 3050 mm
• Diâmetro da coluna: 432 mm
• Largura/profundidade (produto) aprox.: 1185 mm
• Altura (produto) aprox.: 3050 mm
• Peso líquido aprox.: 5600 kg

Lança

• Ângulo de rotação da lança: ± 180 °

Desempenho de perfuração

• Aço de desempenho de perfuração (S235JR): 70 mm

Mesa de perfuração

• Comprimento da mesa de fixação: 1000 mm
• Largura da mesa de fixação: 800 mm
• Altura da mesa de fixação: 500 mm

Gama de velocidades

• Gama de velocidades: 29 - 1575 min¯¹
• Número de engrenagens: 12

Dados eléctricos

• Valor nominal total: 11 kW
• Tensão de alimentação: 400 V
• Frequência de rede: 50 Hz

Base da máquina

• Distância máxima entre o fuso vertical e a base da máquina: 440 mm
• Distância mínima entre o eixo vertical e a base da máquina: 2060 mm

Fuso

• Curso da fresa: 370 mm
• Mandril do fuso: MT 5
• Avanço da fresa: automático
• Velocidade de avanço da fresa: 0,07 - 0,96 mm/rot

Deslocação

• Curso manual do eixo X: 1185 mm
• Curso manual do eixo Y: 1000 mm

Motor(es)

• Potência de acionamento do motor do fuso: 5,6 kW
• Potência do motor do elevador da lança: 1,5 kW
• Potência do motor de acionamento da bomba de refrigeração: 0,09 kW
• Acionamento de fixação hidráulica: 0,75 kW

Informação de transporte

• EAN: 4030635050954
• Número aduaneiro: 84592900
• Comprimento: 2700 mm
• Altura: 2430 mm
• Largura: 1130 mm
• Peso líquido: 0 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Spray de óleo de corte 400 ml
