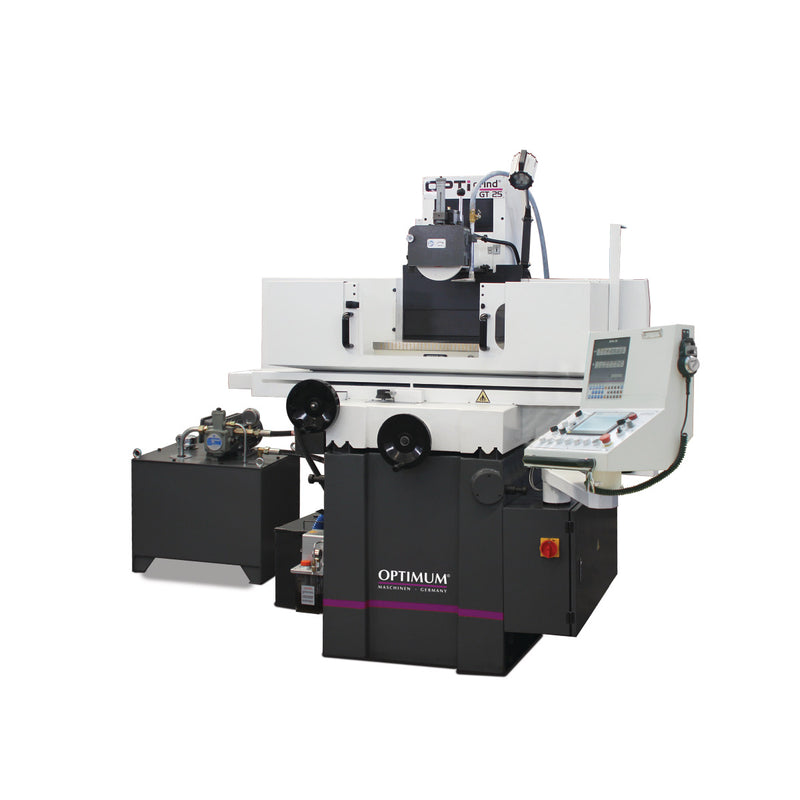

Optimum (3111025) Retificadora de planos OPTIgrind GT 25

Descrição

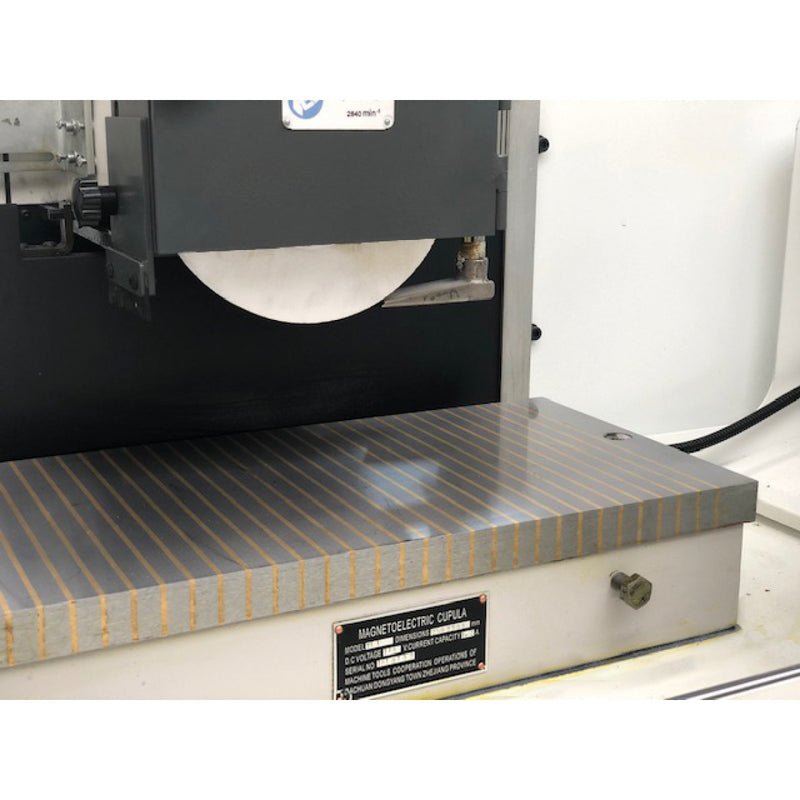

• Placa de fixação electromagnética para fixar a peça de trabalho com função de desmagnetização automática
• Eixo de alta qualidade com rolamentos de rolos cónicos de precisão
• Guias de mesa temperadas e rectificadas
• Contra-guias revestidas a Turcite-B para uma elevada resistência ao desgaste e baixa fricção
• Eixo de retificação com rolamentos de precisão de alta qualidade
• O rebolo pode ser afiado diretamente na máquina através de um dispositivo de extração
• Indicador digital de posição
• Base da máquina em ferro fundido estável e resistente à torção para máxima rigidez e estabilidade
• Guias dos rebolos longitudinais e transversais, movimentos laterais e verticais sem folgas e auto-centrados em forma de V e de calha plana
• Parafusos de esferas de precisão

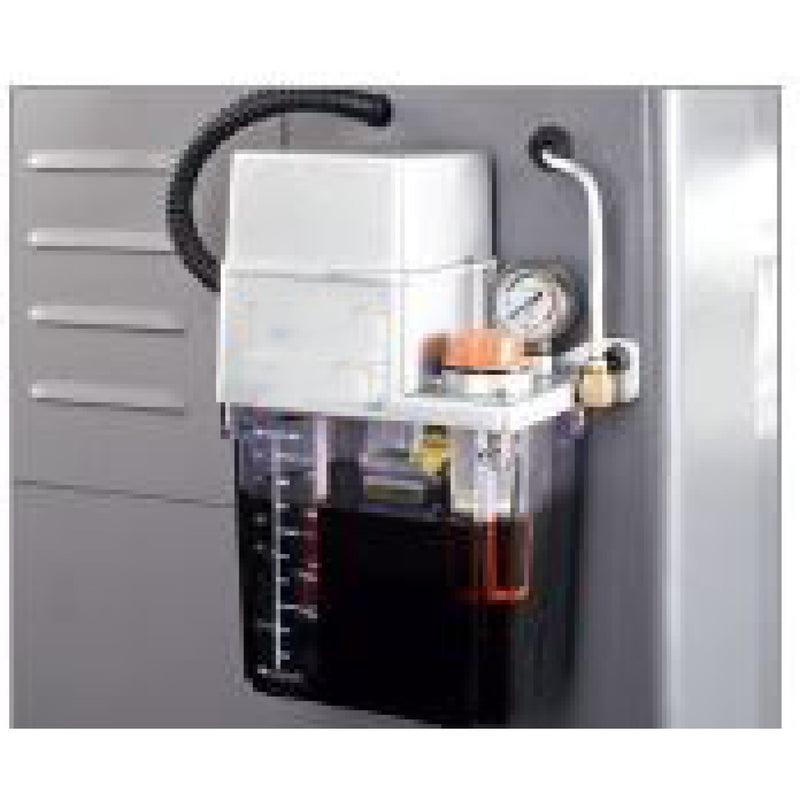

• Guias e fuso de transporte com lubrificação central
• Todas as calhas planas são finamente raspadas, garantindo assim a máxima precisão de todos os movimentos manuais
• Sistema elétrico de segurança em tensão contínua de 24 V
• Volantes desacoplados de grandes dimensões nos três eixos
• Linhas hidráulicas de acordo com a norma DIN EN 853
• Precisão de retificação: 0,005 mm
• Rebolo de corindo de grão 46 para todos os aços comuns

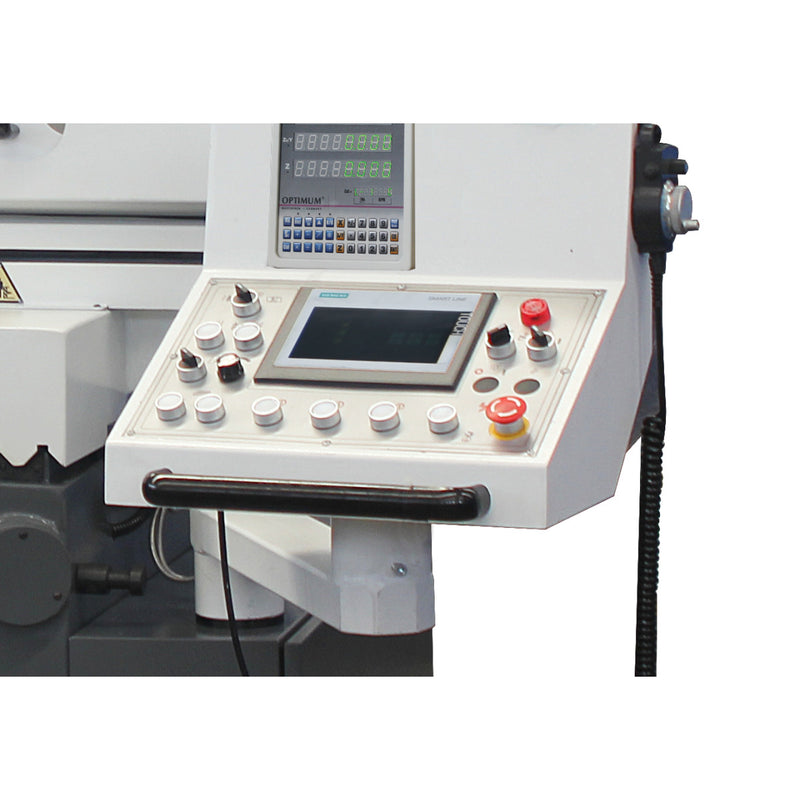

• Painel de controlo giratório facilita consideravelmente o trabalho
• Unidade hidráulica separada com permutador de calor, evita vibrações e stress térmico
• Eletrónica de segurança de dois canais
• Proteção contra salpicos da mesa deslizante
• Classe de filtro EMV
• Com motor IE3 - consome consideravelmente menos energia e, por conseguinte, poupa custos significativos

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 2600 mm
• Largura/profundidade (produto) aprox.: 2000 mm
• Altura (produto) aprox.: 2150 mm
• Peso líquido aprox.: 1900 kg

Equipamento

• Placa de fixação: Eletroíman
• Proteção contra salpicos: Caixa de proteção da mesa
• Dispositivo de desmagnetização: Automático
• Dispositivo de afiar em paralelo: ?
• Dispositivo de refrigeração: 40 W
• Luz de trabalho: Luz LED
• Pés de alinhamento: ?

Dados eléctricos

• Potência do motor da bomba hidráulica: 0,75 kW
• Potência do motor de acionamento: 2,2 kW
• Valor nominal total: 3,7 kW
• Tensão de alimentação: 400 V
• Frequência de rede: 50 Hz

Fuso

• Velocidade do fuso: 2850 min¯¹
• Precisão de funcionamento real do fuso: 0,005 mm

Rebolo(s)

• Diâmetro exterior do disco de retificação: 200 mm
• Largura do disco de retificação: 20 mm
• Furo do disco de retificação: 31,75 mm
• Velocidade periférica do disco de retificação: 33 m/s

Mesa de retificação de superfícies

• Comprimento da superfície de fixação da mesa de retificação de superfícies: 250 mm
• Largura da superfície de fixação da mesa de retificação de superfícies: 500 mm
• Mesa de retificação de superfícies Altura da peça de trabalho: 350 mm
• Distância máxima entre o fuso e a mesa de retificação de superfícies: 450 mm

Eixo X

• Velocidade de deslocação do eixo X: 5 - 25 m/min
• Curso do eixo X: 560 mm

Eixo Z

• Curso do eixo Z: 275 mm

Conteúdo de entrega

• Indicador digital de posição
• Dispositivo de refrigeração
• Bucha de equilíbrio
• Mó Grão 46
• Caneta de diamante
• Ferramenta de acionamento
• Bomba manual de óleo
• Lâmpada LED
• Placa de fixação electromagnética
• Função de desmagnetização

Informação de transporte

• EAN: 4030635041167
• Número aduaneiro: 84601900
• Comprimento: 2600 mm
• Altura: 2150 mm
• Largura: 2000 mm
• Peso bruto: 2050 kg
• Peso líquido: 1900 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Óleo de corte Aquacut ON sem ácido bórico 20 l
• Extrator para retificadoras GT 22 / GT 25
• Filtro de papel 100 m
• Filtro magnético e de papel MPS1
• Rebolo adaptador
• Rebolo de corindo 200 x 20 x 31,75 mm grain 46
• Rebolo de corindo 200 x 20 x 31,75 mm grain 60
• Rebolo de corindo 200 x 20 x 31,75 mm grain 80
• Retificador de diamante 3/8 x 2" x 1.00 carat
