Fresadora universal Optimum (3336090) OPTImill MT 60
SKU 3336090
Iva incluído
Comercializamos peças de reparação/substituição (info@flexomaq.com)
Visão geral do produto:
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1650 mm |
| Largura/profundidade (produto) aprox. | 1310 mm |
| Altura (do produto) aprox. | 2160 mm |
| Peso líquido aprox. | 1300 kg |
| Equipamento | |
| Indicador de posição digital | DPA 31 Plus |
| Cabeçote de perfuração/fresagem | |
| gama de inclinação da cabeça de perfuração-fresagem | ± 45° |
| Produção de furação/fresagem | |
| Cabeçote de fresagem de tamanho máximo | 100 mm |
| fresa de eixo de tamanho máximo | 25 mm |
| Aço de alto desempenho para perfuração (S235JR) | 30 mm |
| Aço de alto desempenho para perfuração contínua (S235JR) | 25 mm |
| Dados elétricos | |
| Valor total avaliado | 5 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede elétrica | 50 Hz |
| Mesa de fresagem horizontal | |
| comprimento da mesa de fresagem horizontal | 1270 mm |
| largura da mesa de fresagem horizontal | 280 mm |
| Folga mínima entre o fuso vertical e a mesa de fresagem horizontal | 60 mm |
| Folga máxima entre o fuso vertical e a mesa de fresagem horizontal | 420 mm |
| Dimensões da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 4 |
| Espaçamento das ranhuras em T da mesa de fresagem horizontal | 50 mm |
| Capacidade máxima de carga da mesa de fresagem horizontal | 150 kg |
| Eixo horizontal | |
| alcance do fuso horizontal | 35 – 370 mm |
| mandril do eixo horizontal | ISO 40 DIN 2080 |
| Engrenagem do fuso horizontal | 40 – 1300 min¯¹ |
| Número de engrenagens do veio horizontal | 9 |
| Saída do motor de acionamento do fuso horizontal | 2,2 kW |
| sistema de lubrificação de refrigeração | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 40 W |
| Viajar | |
| Manual de deslocamento do eixo X | 750 mm |
| Deslocamento manual do eixo Y | 230 mm |
| Deslocamento manual do eixo Z | 360 mm |
| Deslocamento automático do eixo X | 680 mm |
| Eixo vertical | |
| tipo de alimentação do veio do fuso vertical | automático |
| Alcance do fuso vertical de para | 220 – 550 mm |
| mandril do eixo vertical | ISO 40 DIN 2080 |
| Gama de velocidade do fuso vertical | 90 – 2000 min¯¹ |
| Número de engrenagens do veio vertical | 8 |
| diâmetro do eixo vertical | 90 mm |
| Barra de aperto do fuso vertical | M16 |
| Curso vertical do veio do fuso | 120 mm |
| Alimentação vertical do veio do fuso | 0,008 – 0,25 (3 níveis) mm/rev |
| Funcionamento normal de saída do motor de acionamento do fuso vertical | 2,2 kW |
- Mandril engrenado Ø 1 - 16 mm / B16
- Mandril para berbequim ISO40 / B16
- Adaptador ISO40/MK3
- Adaptador ISO40/MK2

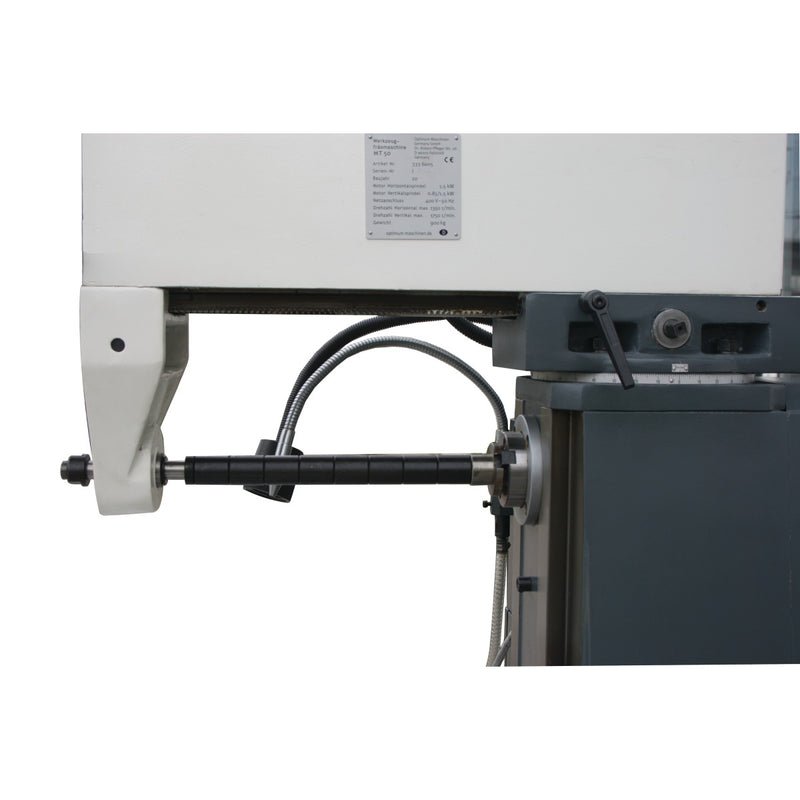

- Eixo de fresagem Fresagem horizontal Ø 22 mm
- Eixo de fresagem Fresagem horizontal Ø 27 mm
- Barra de tração vertical e horizontal
- Ferramenta operacional
- EAN: 4030635036156
- Número personalizado: 84593900
- Comprimento: 1460 mm
- Altura: 2220 mm
- Largura: 1200 mm
- Peso Bruto: 1400 kg
- Peso líquido: 1300
