Optimum (3338156) Fresadora OPTImill MH 25PV

Descrição

• Motor inverter
• Processado com precisão

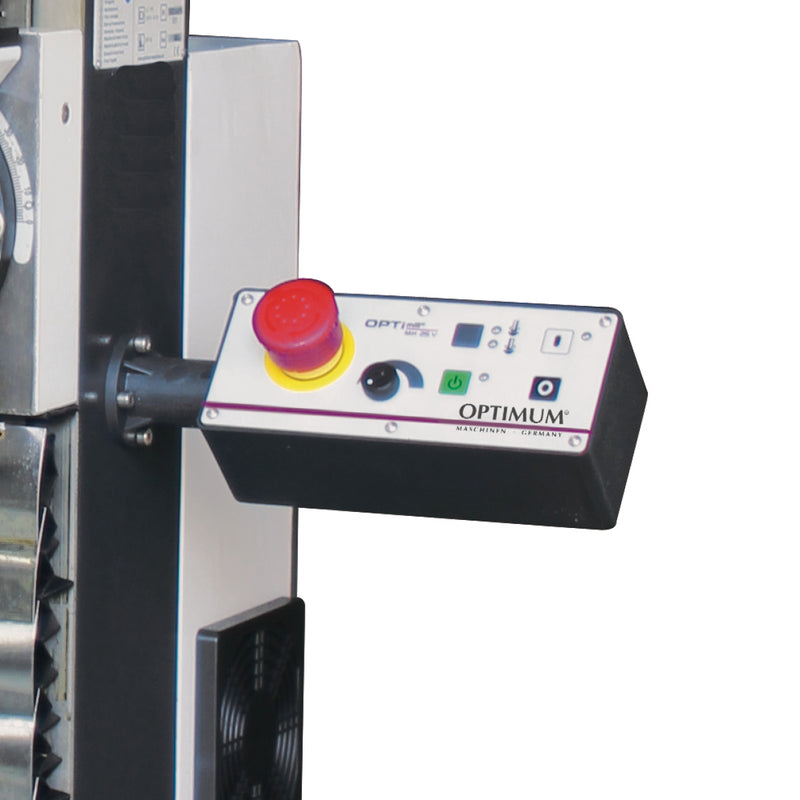

• Painel de controlo bem organizado com teclado de membrana de fácil utilização
• Funcionamento particularmente suave
• O contrapeso facilita o ajuste do eixo Z
• Controlo de velocidade infinitamente variável
• Troca de ferramenta simples graças ao sistema de fixação rápida da ferramenta
• Fusos de alimentação ajustáveis com porcas de fuso ajustáveis
• Guia de cauda de andorinha estável, rectificada e raspada com tiras de cunha ajustáveis
• Rolamentos de esferas de contacto angular nos eixos
• Disco de proteção grande, regulável em altura, com microinterruptor

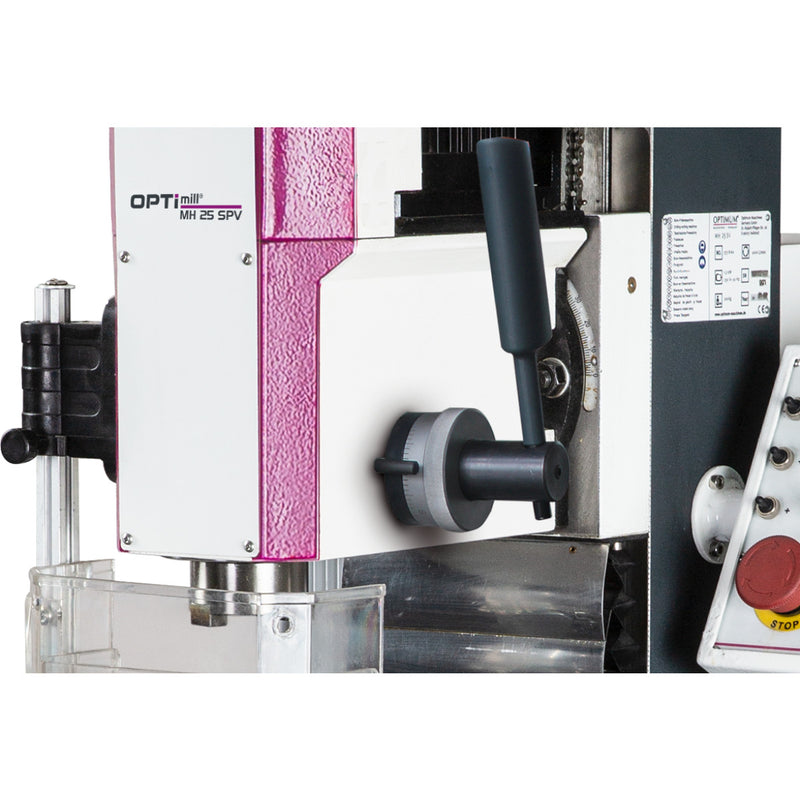

• Cabeça de engrenagem inclinável ± 45
• Rotação direita/esquerda
• Indicação de velocidade fácil de ler na cabeça de fresagem
• Ranhura preparada para a montagem posterior das correias magnéticas

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 970 mm
• Largura/profundidade (produto) aprox.: 955 mm
• Altura (produto) aprox.: 1025 mm
• Peso líquido aprox.: 192 kg

Cabeça de perfuração/fresagem

• Gama de rotação da cabeça de fresagem: 45 °

Saída de perfuração/fresagem

• Tamanho máximo da cabeça de fresagem: 50 mm
• Tamanho máx. da fresa de veio: 25 mm

Dados eléctricos

• Valor nominal total: 2 kW
• Tensão de alimentação: 230 V
• Frequência de rede: 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa de fresagem horizontal: 620 mm
• Largura da mesa de fresagem horizontal: 180 mm
• Distância mínima entre o fuso vertical e a mesa de fresagem horizontal: 0 mm
• Folga máxima do fuso vertical - mesa de fresagem horizontal: 300 mm
• Tamanho da ranhura em T da mesa de fresagem horizontal: 12 mm
• Número de ranhuras em T da mesa de fresagem horizontal: 3
• Espaçamento entre ranhuras em T da mesa de fresagem horizontal: 50 mm
• Capacidade de carga máxima da mesa de fresagem horizontal: 30 kg

Normas e certificações

• Norma: DIN EN 55011
• Nível EMC: C2

Curso

• Curso manual do eixo X: 400 mm
• Curso manual do eixo Y: 210 mm
• Deslocação manual do eixo Z: 270 mm

Eixo vertical

• Alcance do fuso vertical: 185 mm
• Mandril do fuso vertical: BT 30
• Gama de velocidades do fuso vertical: 200 - 4000 min¯¹
• Número de engrenagens do fuso vertical: 1
• Controlo da velocidade do fuso vertical: ajustável eletronicamente
• Saída do motor de acionamento do fuso vertical em funcionamento normal: 1,5 kW
• Binário do motor de acionamento do fuso vertical: 10 Nm

Informação de transporte

• EAN: 4030635047930
• Número aduaneiro: 84593900
• Comprimento: 914 mm
• Altura: 1119 mm
• Largura: 844 mm
• Peso bruto: 242 kg
• Peso líquido: 192 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Base MSM 2 700 x 550 x 750 mm
• Kit inicial BT 30
• Spray de óleo de corte 400 ml
