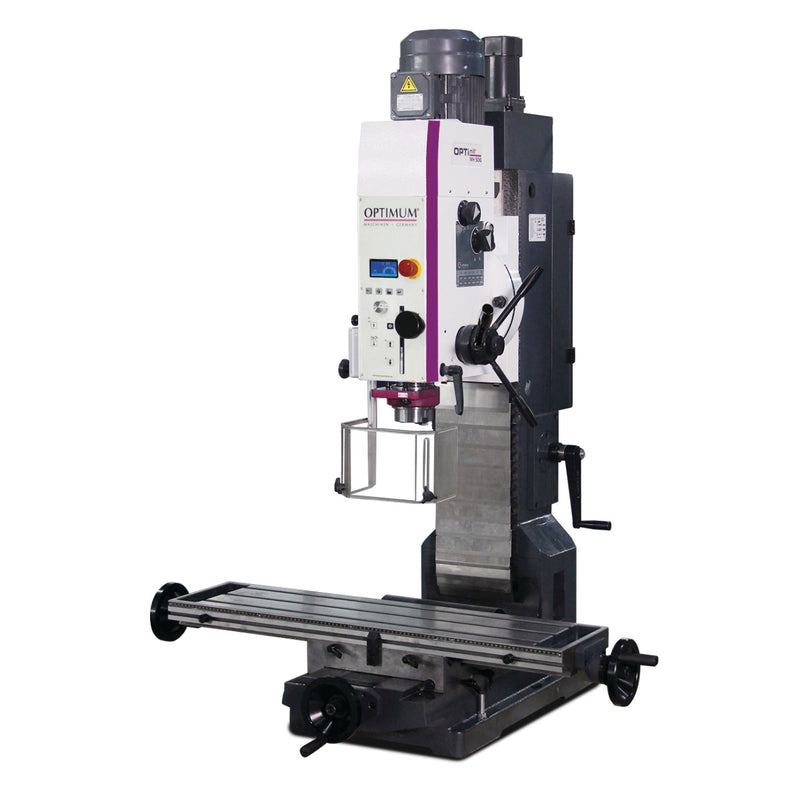

Optimum (3338181) Fresadora/furadora OPTImill MH 50G

Descrição

• Elevada concentricidade devido aos rolamentos de rolos cónicos, d 0,015 mm medidos na manga
• Caixa de velocidades em banho de óleo com rodas dentadas retificadas e endurecidas
• Painel de controlo com teclado de membrana de fácil utilização, resistente à sujidade e à água
• Botão de pressão rotativo no painel de controlo para definir a profundidade de perfuração em mm ou polegadas e o ponto zero
• Ecrã digital de fácil leitura
• Indicação de fácil leitura na cabeça de fresagem
• Paragem da profundidade de perfuração
• Rotação direita/esquerda
• Modo de roscagem
• Ajuste elétrico da altura da cabeça de fresagem
• Avanço fino manual
• Coluna pesada, estável e sólida feita de ferro fundido cinzento de alta qualidade, com guia em cauda de andorinha retificada e raspada para alta estabilidade e precisão
• A cabeça da engrenagem pode ser inclinada ± 30
• Eixo Z com cobertura de proteção em lamelas de aço inoxidável
• Lâminas ajustáveis
• Folga do fuso de alimentação ajustável e reajustável

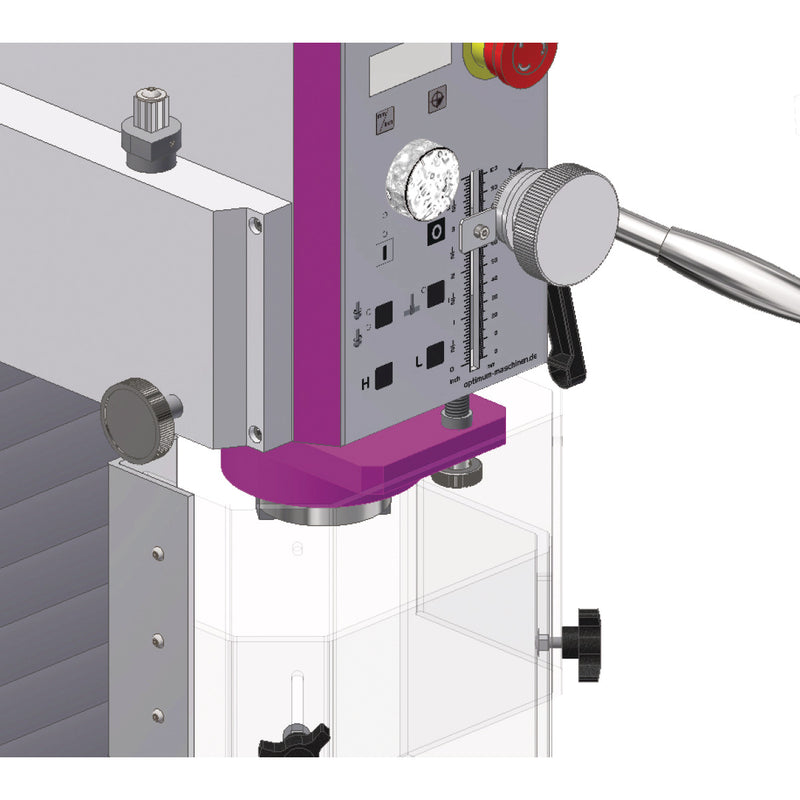

• Ecrã de proteção ajustável em altura com microinterruptor, contra a projeção de aparas e peças, para máxima proteção do utilizador
• A base MSM 4 em aço sólido e pesado, opcional (nº de artigo: 3353015), garante a estabilidade
• Motor industrial de dois estágios e 6 estágios de engrenagem adicionais

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 1210 mm
• Largura/profundidade (produto) aprox.: 1020 mm
• Altura (produto) aprox.: 1645 mm
• Peso líquido aprox.: 518 kg

Saída de perfuração/fresagem

• Tamanho máx. da cabeça de fresagem: 80 mm
• Tamanho máx. da fresa de veio: 32 mm
• Aço de desempenho de perfuração (S235JR): 38 mm
• Aço de desempenho de perfuração contínua (S235JR): 32 mm

Dados eléctricos

• Potência do motor de acionamento: 1,5 / 2,2 kW
• Tensão de alimentação: 400 V
• Frequência de rede: 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa de fresagem horizontal: 850 mm
• Largura da mesa de fresagem horizontal: 240 mm
• Distância máxima entre o fuso vertical e a mesa de fresagem horizontal: 545 mm
• Tamanho da ranhura em T da mesa de fresagem horizontal: 18 mm
• Número de ranhuras em T da mesa de fresagem horizontal: 3
• Espaçamento das ranhuras em T da mesa de fresagem horizontal: 80 mm
• Capacidade de carga máxima da mesa de fresagem horizontal: 175 kg

Deslocação

• Curso manual do eixo X: 520 mm
• Curso manual do eixo Y: 260 mm
• Deslocação manual do eixo Z: 465 mm
• Curso do eixo Z automático: 385 mm

Eixo vertical

• Alcance do fuso vertical: 260 mm
• Mandril do fuso vertical: BT 40
• Gama de velocidades do fuso vertical: 225 - 3260 min¯¹
• Gama de rotação do veio vertical da cabeça da fresa no plano Z - X: ± 30 °
• Número de engrenagens do fuso vertical: 2 x 6
• Diâmetro da fresa do fuso vertical: 80 mm
• Curso da fresa do fuso vertical: 115 mm

Conteúdo de entrega

• ferramenta operacional

Informação de transporte

• EAN: 4030635050824
• Número aduaneiro: 84593900
• Comprimento: 1577 mm
• Altura: 844 mm
• Largura: 864 mm
• Peso bruto: 363 kg
• Peso líquido: 318 kg

Acessórios opcionais

• Leitor Digital de Cotas DRO 5
• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Adaptador BT 40 em CM 3
• Ajustador de altura analógico
• Apoio anti-vibratório SE 1
• Apoio anti-vibratório SE 55
• Auxílio de montagem e de ajuste de ferramentas BT 30
• Avanço universal da mesa V 99S
• Base MSM 4 750 x 750 x 730 mm
• Bomba de Refrigeração Universal 230 V
• Bucha para BT 30
• Bucha de aperto rápido 1-10 mm, B16
• Bucha de aperto rápido DKC13 0-13 mm
• Bucha de aperto rápido DKC16 0-16 mm
• Centrador Diameter 10 mm
• Chave para porta pinças ER 32 - BT40
• Cone limpeza BT40
• Conjunto de brocas 25 peças, 1 - 13 mm
• Fresa de facejar BT 40
• Grampo de aperto Table groove 18 mm / M 16
• Jogo de Espaçadores Paralelos 20 peças
• Jogo de fresas HM carbide, 18-peças
• Jogo de fresas HSS HSS, 12-peças
• Jogo de fresas HSS HSS, 20-peças
• Kit de montagem V 99S, eixo X BF46/MH50
• Kit inicial BT 40
• Kit porta pinças ER 32, Ø 3 - 20 mm
• Limite angular 90 graus
• Mangueira de refrigeração MMC1
• Mangueiras de refrigeração com base magnética KMS 2
• Parafuso de aperto BT 40
• Parafuso de aperto BT 40
• Porca em T M 16/18 mm
• Porta fresas Weldon Ø 10 mm - BT40
• Porta fresas Weldon Ø 12 mm - BT40
• Porta fresas Weldon Ø 16 mm - BT40
• Porta fresas Weldon Ø 20 mm - BT40
• Porta fresas Weldon Ø 6 mm - BT40
• Porta fresas Weldon Ø 8 mm - BT40
• Porta pinças ER 32 - BT40
• Prato horizontal/vertical com bucha 3 grampos RTE 165
