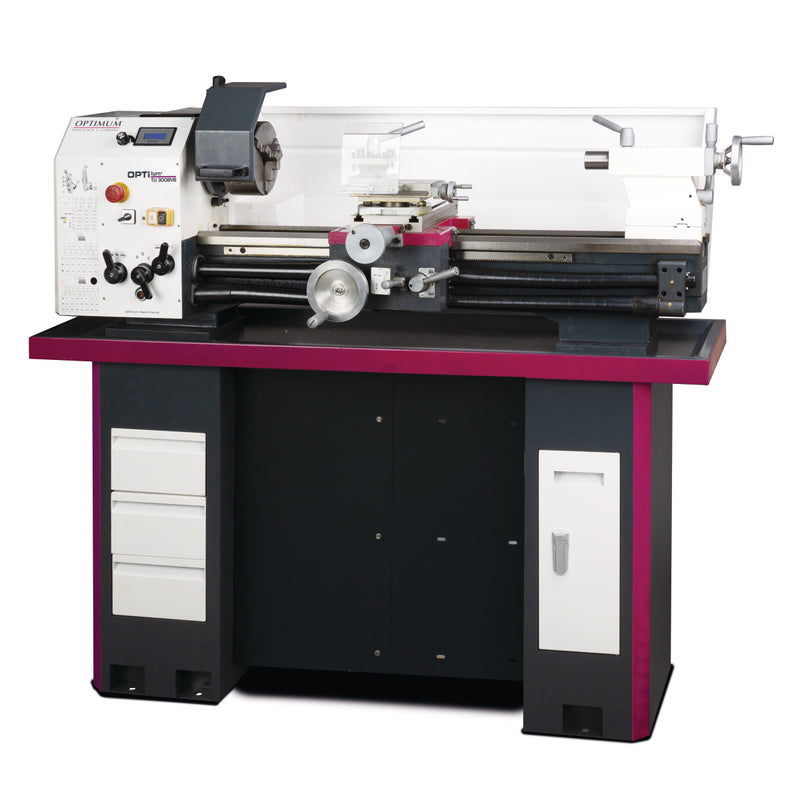

Optimum (3427206) Torno OPTIturn TU 3008VB
SKU 3427206
Iva incluído
Comercializamos peças de reparação/substituição (info@flexomaq.com)
Descrição
- Processamento preciso

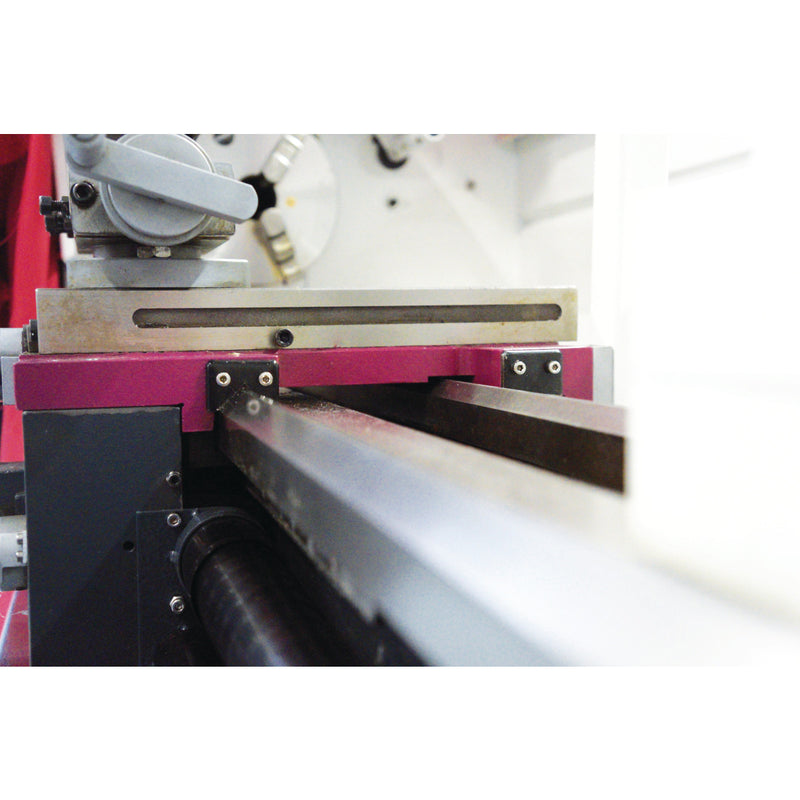

- Cama prismática com nervuras pesadas em ferro fundido cinzento, endurecida por indução e rectificada com precisão
- Guias do eixo Z temperadas e rectificadas
- Engrenagem de alimentação de funcionamento suave com engrenagens arredondadas que funcionam em banho de óleo
- Concentricidade garantida da ponta do fuso melhor que 0,009 mm
- Concentricidade no Bucha do torno melhor que 0,04 mm
- Porta-ferramentas quádruplo
- Todas as guias podem ser ajustadas por tiras de cunha
- Rotação direita/esquerda no painel de controlo comutável
- Fuso principal endurecido montado em rolamentos de rolos cónicos ajustáveis e de precisão
- Rolamentos de rolos cónicos de qualidade P5
- Ponta do fuso endurecida
- Furo grande do fuso Ø 38 mm
- Parafuso de avanço para corte de roscas ou torneamento longitudinal automático
- Eixo guia e eixo de alimentação armazenados em dois rolamentos sinterizados
- Avanços automáticos longitudinais / planos
- Tampa do parafuso de avanço e do fuso tensor

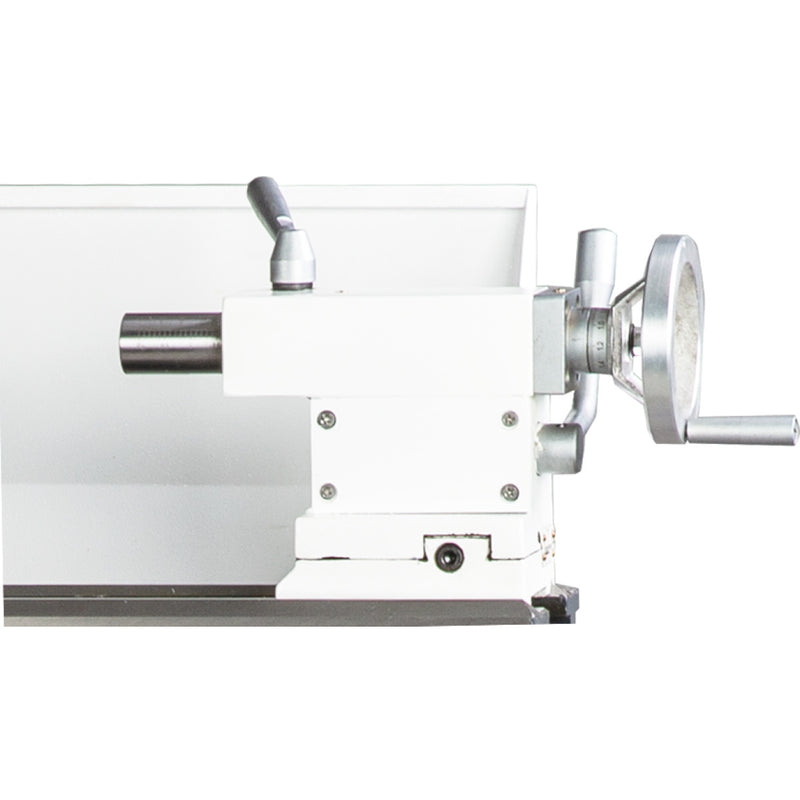

- Cabeçote móvel para torneamento cónico ± 5 mm ajustável
- Cabeçote móvel e volante com escala fina ajustável de 0,02 mm
- Ajuste rápido, fácil e sem ferramentas por meio de uma alavanca de aperto
- Volantes no carro com escala fina ajustável de 0,04 / 0,01 mm
- Conjunto de rodas de troca no âmbito do fornecimento padrão para corte de roscas
- Interruptor de impacto de paragem de emergência
Dados técnicos
Dimensões e pesos
- Comprimento (produto) aprox.: 1525 mm
- Largura/profundidade (produto) aprox.: 705 mm
- Altura (produto) aprox.: 575 mm
- Peso líquido aprox.: 243 kg
Áreas de trabalho
- Altura máxima: 158 mm
- Largura máx.: 800 mm
- Diâmetro de oscilação acima da base da máquina: 310 mm
- Diâmetro de oscilação acima da corrediça de aplainamento: 190 mm
- Largura da base: 180 mm
Gama de velocidades
- Controlo de velocidade: ajustável eletronicamente
- Número de mudanças: 4
- Gama de velocidades: 75 - 2500 min¯¹
Dados eléctricos
- Potência do motor de acionamento: 1,1 kW
- Tensão de alimentação: 230 V
- Frequência da rede eléctrica: 50 Hz
Fuso
- Mandril do fuso: Camlock DIN ISO 702-2 No. 4
- Furo do fuso: 38 mm
- Altura máxima do suporte da ferramenta: 18 mm
- Cone do fuso: MK 5
Cabeçote móvel
- Mandril do cabeçote móvel: MK 3
- Curso da fresa do cabeçote móvel: 70 mm
- Diâmetro da fresa do cabeçote móvel: 38 mm
Passos
- Passo métrico: 0,2 - 3,5 mm/rot
- Número de passos métricos: 18
- Passo imperial: 56 - 8 Gg/1"
- Número de passos imperiais: 21
Deslocação
- Curso da corrediça superior: 65 mm
- Deslocação da corrediça transversal: 150 mm
- Deslocação do selim do carro: 600 mm
Alimentação
- Gama de avanço longitudinal: 0,085 - 0,832 mm/rot
- Número de avanços longitudinais: 9
- Gama de avanços planos: 0,01 - 0,1 mm/rot
- Número de avanços planos: 9
Conteúdo de entrega
- Bucha de torno de três mandíbulas Ø 160 mm, fixação cêntrica
- Ponto de centragem fixo MK 3 e MK 5
- Suporte quádruplo em aço 25 mm
- Anteparo
- Bandeja de recolha de aparas
- Conjunto de mudança de engrenagem
- Ferramenta de trabalho
Informação de transporte
- EAN: 4030635044717
- Número aduaneiro: 84581900
- Comprimento: 1500 mm
- Altura: 710 mm
- Largura: 710 mm
- Peso bruto: 300 kg
- Peso líquido: 257 kg
Acessórios opcionais
- Fita magnética OMB10 para DRO5 1100 mm
- Leitor Digital de Cotas DRO 5
- Tapete de proteção 1840 x 640 mm
- Tapete de proteção 1840 x 940 mm
- Tapete de proteção 3040 x 640 mm
- Tapete de proteção 3040 x 940 mm
- Apoio anti-vibratório SE 1
- Apoio anti-vibratório SE 55
- Base MST 1
- BISON Bucha 4 grampos Camlock aperto central Ø 160 mm Camlock DIN ISO 702-2 No. 4
- Bomba de Refrigeração Universal 230 V
- Conjunto de blocos de fixação para tornos 16-05
- Conjunto de ferramentas internas 10 mm
- Conjunto de ferramentas internas 12 mm
- Conjunto torreta de aperto rápido 20 x 85 tipo H, para round chisel
- Conjunto torreta de aperto rápido 20x90 tipo D
- Conjunto torreta de aperto rápido SWH SWH 1 - A
- Jogo de brocas duplas 10tlg. 0.75-4.5 mm HSS
- Jogo de brocas helicoidal HSS MT 3
- Jogo de ferros 10 mm, 11-peças
- Jogo de ferros 12 mm, 11-peças
- Jogo de ferros 16 mm, 11 peças
- Jogo de ferros HM 10 mm, 5-peças
- Jogo de ferros HM 12 mm, 5-peças
- Jogo de ferros HM 12 mm, 5-peças "Made in Germany"
- Jogo de ferros HM 16 mm, 5-peças
- Jogo de ferros HM 16 mm, 5-peças
- Jogo de ferros HM 16 mm, 5-peças "Made in Germany"
- Kit de montagem para DRO5 para TU3008 / V
- Kit porta pinças SPC 5C
- Limitador de posição Micro
- Luneta fixa para TU 3008 / TU 3008G / TU 3008V
- Luneta móvel Ø max. 55 mm
- OPTIMUM Bucha 4 grampos Camlock aperto central Ø 160 mm Camlock DIN ISO 702-2 No. 4
- Ponto rotativo MT 3
- Ponto rotativo MT 3
- Ponto rotativo MT 3
- Porta pinças 5C - No. 4
- Prato de rasgos Ø 300 mm Camlock DIN ISO 702-2 No. 4
- Spray de óleo de corte 400 ml
