Optimum (3432467) Torno OPTIturn TX 6222V

Descrição

• Base da máquina em ferro fundido com nervuras reforçadas
• Base da máquina monobloco em aço
• Elevada rigidez do alojamento do cabeçote graças à fundição 25GG fortemente nervurada
• Corrediça usinada com precisão
• Eixos em rolamentos de agulhas, todos os componentes são lubrificados em banho de óleo
• Guias da base endurecidas e retificadas com precisão

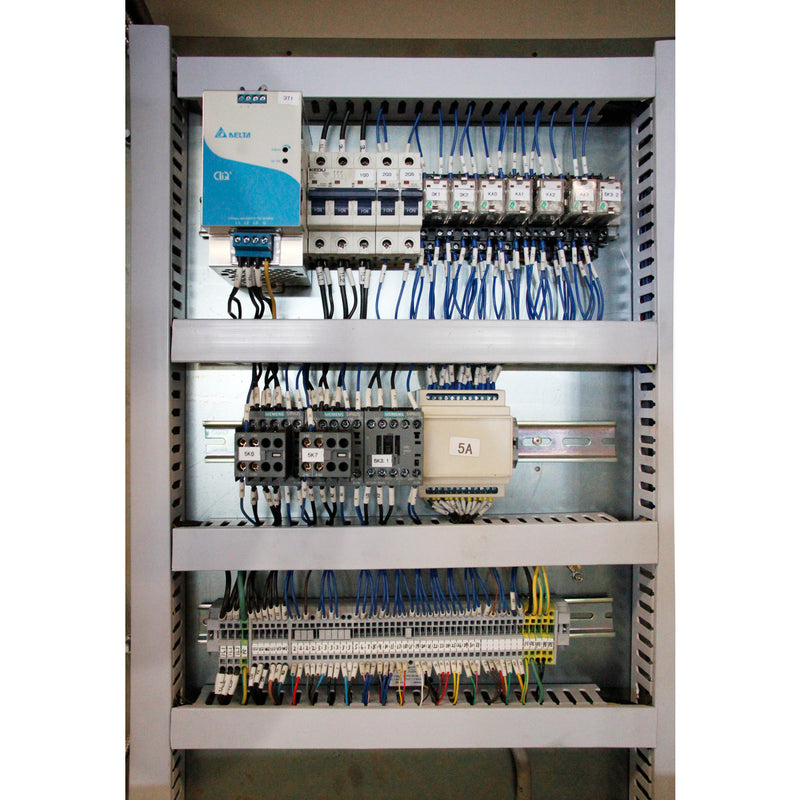

• Todos os controlos eletrónicos são acessíveis de forma centralizada
• Todas as rodas dentadas do mecanismo de avanço são de aço endurecido
• Volantes desacoplados e testados de acordo com a norma EN 23125
• Eletrónica de segurança de dois canais
• Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
• Cobertura completa do eixo de avanço e de tração
• Iluminação completa da área de trabalho
• Painel traseiro removível de fácil manutenção
• O eixo com face endurecida e retificada garante uma enorme precisão e durabilidade
• A elevada remoção de cavacos durante o desbaste não constitui problema graças à elevada capacidade de corte
• Corrente de energia para um guiamento suave dos cabos e mangueiras
• O protetor de cavacos bloqueável desloca-se com a corrediça da base, com indicador de posição integrado e mangueira de refrigeração, podendo ser movido manualmente
• Não são necessárias rodas de troca
• Com dispositivo de segurança para impedir o funcionamento simultâneo do mecanismo de rosqueamento e de avanço
• Desligamento eletrónico do avanço do eixo Z
• Dispositivo de refrigeração com depósito de líquido de refrigeração separado, com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com a norma DIN
• Desligamento elétrico da posição com batente de posição quádruplo
• Mandril de torno de três garras incluído de série
• Porta-ferramentas de troca rápida SWH 7-C
• Porta-ferro 32 x 130 tipo D para cinzel quadrado de 25 mm
• Grande diâmetro do furo do fuso

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 3605 mm
• Largura/profundidade (produto) aprox.: 1739 mm
• Altura (produto) aprox.: 1905 mm
• Peso líquido aprox.: 2800 kg

Áreas de trabalho

• Altura máxima: 310 mm
• Largura máx.: 2225 mm
• Diâmetro de oscilação acima da base da máquina: 620 mm
• Diâmetro de oscilação na ponte da cama: 880 mm
• Diâmetro de oscilação acima da corrediça longitudinal: 580 mm
• Diâmetro de oscilação acima da corrediça de aplainamento: 424 mm
• Comprimento de viragem na ponte da cama: 231 mm

Equipamento

• Indicador digital de posição: DPA 32

Gama de velocidades

• Número de mudanças: 2 x 3 passos
• Gama de velocidades: 14 - 1800 min¯¹

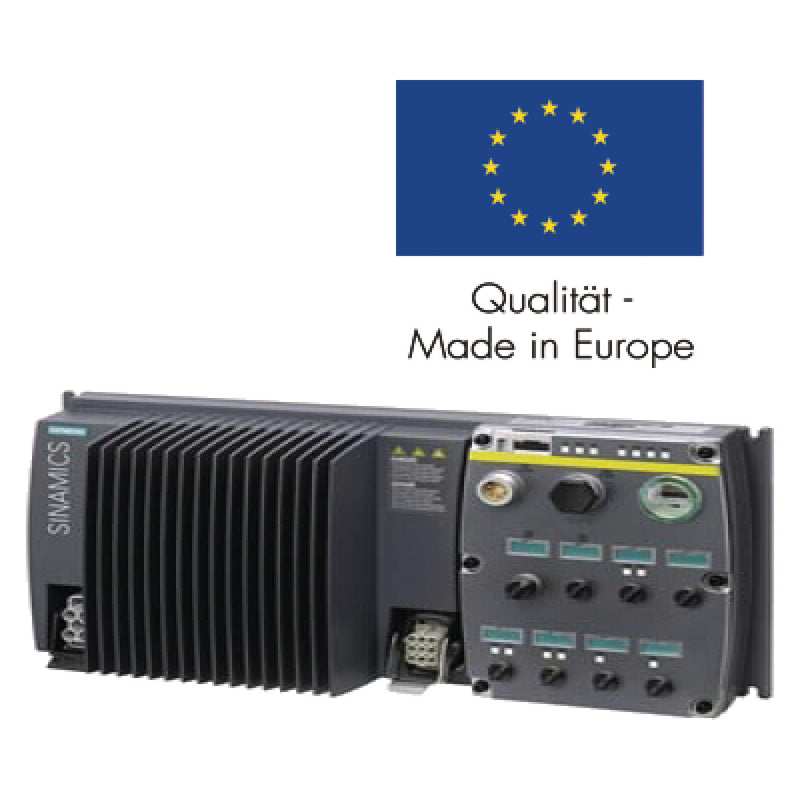

Dados eléctricos

• Potência do motor de acionamento: 11 kW
• Tensão de alimentação: 400 V
• Frequência de rede: 50 Hz
• Valor nominal total: 12 kW
• Potência de acionamento do motor de alimentação: 0,55 kW

Sistema de lubrificação de arrefecimento

• Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento: 0,1 kW

Fuso

• Mandril do fuso: Camlock DIN ISO 702-2 N.º 8
• Porta-ferramentas: SWH 7-C
• Furo do fuso: 105 mm
• Cone do fuso: MT 7

Cabeçote móvel

• Mandril do cabeçote móvel: MK 5
• Curso da fresa do cabeçote móvel: 180 mm
• Diâmetro da fresa do cabeçote móvel: 72 mm

Passos

• Passo métrico: 0,5 - 15 mm/rot
• Número de passos métricos: 55
• Passo imperial: 60 - 2 Gg/1"
• Número de passos imperiais: 55
• Passo diametral: 120 - 4 Gg/?
• Número de passos diametrais: 55
• Passo de rosca modular: 0,25 - 7,5 mm x ?
• Número de passos de rosca modular: 55
• Passo do fuso principal: 6 mm

Deslocação

• Deslocação da corrediça superior: 170 mm
• Deslocação do carro transversal: 350 mm
• Curso do selim do carro: 2000 mm

Alimentação

• Gama de avanço longitudinal: 0,05 - 1,5 mm/rot
• Número de avanços longitudinais: 55
• Gama de avanços planos: 0,025 - 0,75 mm/rot
• Número de avanços planos: 55

Conteúdo de entrega

• Bucha de três braços para torno Ø 315 mm n.º 8
• Ponto central não móvel MK 5 longo
• Ponto central não móvel MK 5 curto
• Suporte de aço de troca rápida SWH 7-C
• Suporte de aço para cinzel quadrado 32 x 130 tipo D para cinzel quadrado 25 mm
• Enchimento inicial da máquina com óleo de qualidade
• Manga de redução MK 7 / MK 5
• Ferramenta de trabalho

Informação de transporte

• EAN: 4030635047534
• Número aduaneiro: 84581900
• Peso bruto: 2950 kg
• Peso líquido: 2800 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Apoio anti-vibratório SE 2
• Apoio anti-vibratório SE 85
• Conjunto de blocos de fixação para tornos 20-05
• Conjunto de ferramentas internas 5-peças
• Jogo de brocas duplas 10tlg. 0.75-4.5 mm HSS
• Jogo de ferros HM 25 mm, 5-peças
• Jogo de ferros HM 25 mm, 5-peças
• Kit porta pinças SPC 5C
• Luneta fixa passage 10 - 185 mm para TX 6222
• Luneta fixa passage 160 - 285 mm para TX 6222
• Luneta móvel passage 15 - 125 mm para TX 6222
• Ponto rotativo MT 3
• Ponto rotativo MT 5
• Ponto rotativo MT 5
• Porta pinças 5C - No. 8
• Prato de rasgos Ø 480 mm Camlock DIN ISO 702-2 No. 8
• Spray de óleo de corte 400 ml
