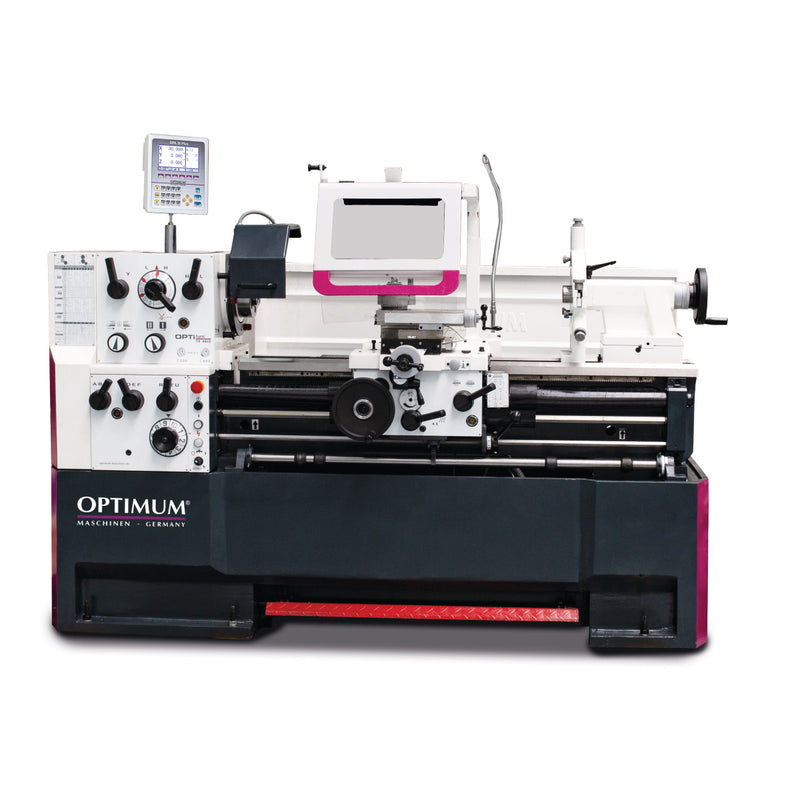

Optimum (3462130) Torno OPTIturn TH 4620D

Descrição

• Guias do eixo Z temperadas e rectificadas
• Concentricidade garantida da ponta do fuso d 0,015 mm
• Os veios, as rodas e o fuso principal funcionam num banho de óleo
• Cobertura do parafuso de avanço
• Corrediça maquinada com precisão
• Todas as guias podem ser ajustadas por meio de chavetas
• Corte mecânico do avanço longitudinal do carro da mesa com quatro excêntricos reguláveis
• Rotação direita/esquerda do carro de apoio comutável através do fuso de comutação
• Eletrónica de segurança de dois canais
• Lubrificação central no carro de translação
• Gama de regulação do carro superior ± 90
• Rodas dentadas de funcionamento suave, temperadas e rectificadas, montadas em 2 rolamentos de rolos cónicos de precisão ajustáveis
• Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
• Grande proteção das aparas com lâmpada LED integrada na máquina
• Volantes com escala fina ajustável de 0,04 / 0,02 mm
• Volantes de segurança com função de desativação de acordo com a norma EN23125 nos eixos X e Z
• Caixa de velocidades de alimentação de alta velocidade em versão fechada, rodas dentadas e veios temperados e rectificados, funcionando em banho de óleo em rolamentos de precisão
• Escala do relógio roscado ajustável
• Cabeçote móvel para torneamento cónico ajustável ± 10 mm
• Cabeçote móvel e volante com escala fina ajustável de 0,025 mm
• Ajuste rápido, fácil e sem ferramentas do cabeçote móvel através de uma alavanca de aperto

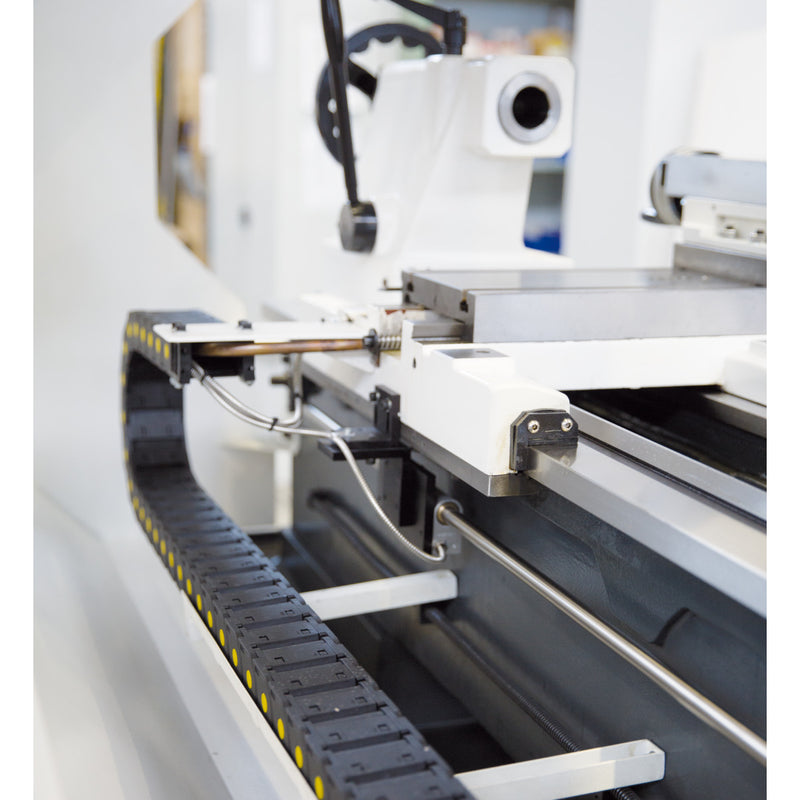

• Passagem de cabos através de corrente de energia
• Base prismática com nervuras fortes, temperada por indução e rectificada com precisão em ferro fundido cinzento
• Dispositivo de refrigeração com depósito de líquido de refrigeração separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com a norma DIN
• Dispositivo de paragem de emergência com acionamento por pedal

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 3265 mm
• Largura/profundidade (produto) aprox.: 1065 mm
• Altura (produto) aprox.: 1550 mm
• Peso líquido aprox.: 1965 kg

Áreas de trabalho

• Altura máxima: 230 mm
• Largura máx.: 2060 mm
• Diâmetro de oscilação acima da base da máquina: 460 mm
• Diâmetro de oscilação na ponte da cama: 690 mm
• Diâmetro de oscilação acima da corrediça de aplainamento: 270 mm
• Comprimento de viragem na ponte da cama: 240 mm
• Largura da cama: 300 mm

Equipamento

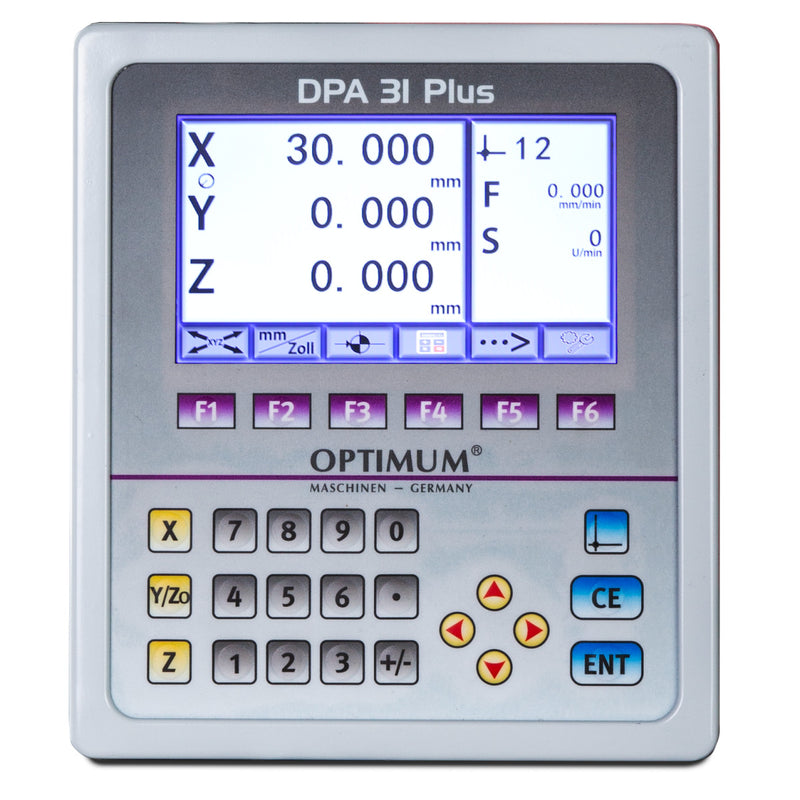

• Indicador digital de posição: DPA 31 Plus

Gama de velocidades

• Número de mudanças: 12
• Gama de velocidades: 25 - 2000 min¯¹

Dados eléctricos

• Potência do motor de acionamento: 5,5 kW
• Tensão de alimentação: 400 V
• Frequência da rede eléctrica: 50 Hz
• Valor nominal total: 5,8 kW

Sistema de lubrificação de arrefecimento

• Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento: 125 W

Fuso

• Mandril do fuso: Camlock DIN ISO 702-2 N.º 6
• Furo do fuso: 58 mm
• Altura máxima do suporte da ferramenta: 25 mm
• Cone do fuso: MT 6

Cabeçote móvel

• Mandril do cabeçote móvel: MT 4
• Curso da fresa do cabeçote móvel: 130 mm
• Diâmetro da fresa do cabeçote móvel: 60 mm

Passos

• Passo métrico: 0,1 - 14 mm/rev
• Número de passos métricos: 41
• Passo imperial: 112 - 2 Gg/1"
• Número de passos imperiais: 41
• Passo diametral: 4 - 112 DPI
• Número de passos diametrais: 50
• Passo de rosca modular: 0,1 - 7 mm/rev
• Número de passos de rosca modulares: 34

Deslocação

• Deslocação da corrediça superior: 125 mm
• Deslocação da corrediça transversal: 285 mm
• Deslocação do selim do carro: 1805 mm

Alimentação

• Gama de avanço longitudinal: 0,031 - 1,7 mm/rot
• Número de avanços longitudinais: 42
• Gama de avanços planos: 0,014 - 0,784 mm/rot
• Número de avanços planos: 42

Conteúdo de entrega

• Abertura de apoio fixo Ø 25 - Ø 178 mm
• Abertura rotativa de descanso estável Ø 19 - Ø 114 mm
• Luz LED para máquina
• Adaptador MK6-MK4
• Ponto central não rotativo MK4
• Ponto central não rotativo, mas resistente à temperatura MK4
• Suporte de aço de troca rápida SWH 5-B
• Suporte de aço 25 x 120 tipo D para cinzel quadrado 20 mm
• Relógio de rosca
• Conjunto de engrenagens intermutáveis
• Rodas dentadas para calibre de roscar (métrico)
• Primeiro enchimento da máquina com óleo de qualidade
• Ferramenta de trabalho

Informação de transporte

• EAN: 4030635029943
• Número aduaneiro: 84581900
• Comprimento: 3400 mm
• Altura: 1650 mm
• Largura: 1150 mm
• Peso bruto: 2295 kg
• Peso líquido: 1965 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Apoio anti-vibratório SE 3
• Apoio anti-vibratório SE 85
• BISON Bucha 4 grampos Camlock aperto central Ø 250 mm Camlock DIN ISO 702-2 No. 6
• Conjunto de blocos de fixação para tornos 20-05
• Conjunto de ferramentas internas 5-peças

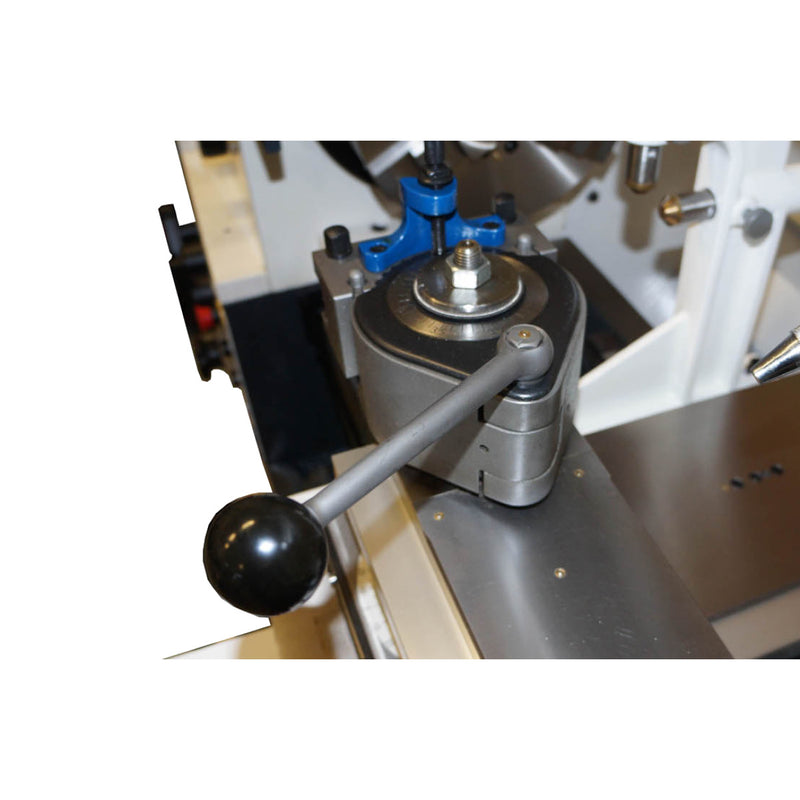

• Conjunto torreta de aperto rápido 25 x 120 tipo D
• Conjunto torreta de aperto rápido 32 x 130 tipo H
• Jogo de brocas duplas 10tlg. 0.75-4.5 mm HSS
• Jogo de ferros HM 20 mm, 5-peças
• Jogo de ferros HM 20 mm, 5-peças
• Jogo de ferros HM 25 mm, 5-peças
• Jogo de ferros HM 25 mm, 5-peças
• Kit porta pinças SPC 5C
• Limitador de posição
• Mandril de torno de três braços BISON Fixação central de fundição Camlock Ø 250 mm Camlock DIN ISO 702-2 No. 6
• OPTIMUM Bucha 3 grampos Camlock aperto central Ø 250 mm Camlock DIN ISO 702-2 No. 6
• OPTIMUM Bucha 4 grampos Camlock aperto central Ø 250 mm Camlock DIN ISO 702-2 No. 6
• Ponto rotativo MT 4
• Ponto rotativo MT 4
• Ponto rotativo MT 4
• Porta pinças 5C - No. 6
• Prato de rasgos Ø 350 mm Camlock DIN ISO 702-2 No. 6
• Spray de óleo de corte 400 ml
