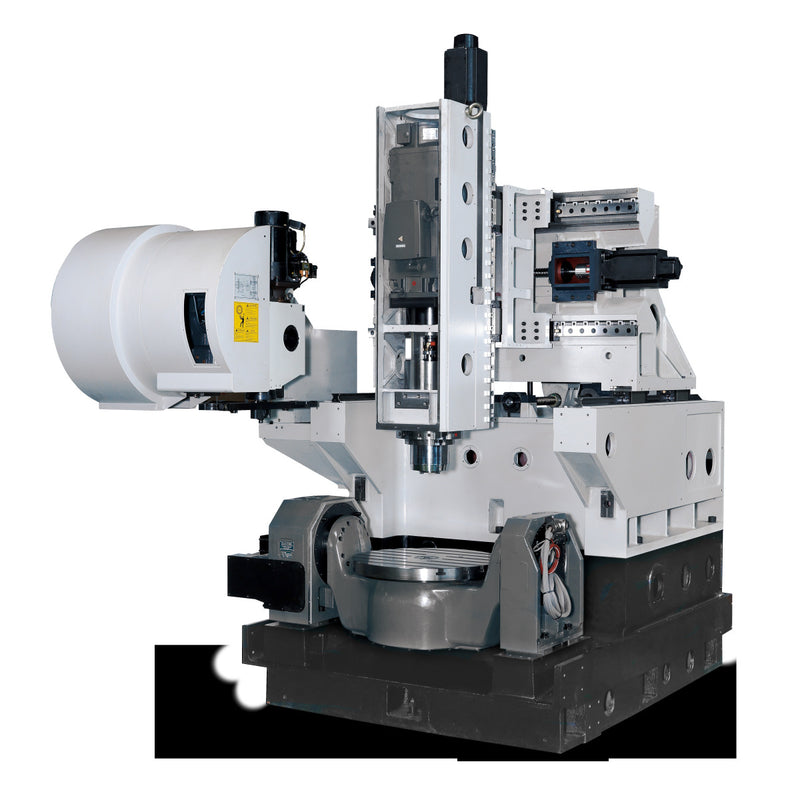

Optimum (3521100) Fresadora CNC OPTImill FU 5 HSC

Descrição

• Conceção para uso intensivo
• Elevada produtividade
• Cobertura telescópica da guia
• Parafusos de esferas de alto desempenho, retificados com precisão e pré-carregados, para altas velocidades de deslocamento rápido
• Fuso montado em rolamentos de precisão P5 e lubrificado permanentemente
• Servoacionamentos de alto binário nos cinco eixos
• Guia linear de precisão
• Escalas de vidro Heidenhain para maior precisão
• Velocidade de avanço rápido elevada de até 36 m/min.
• Eixo C com motor de binário para velocidade máxima e precisão duradoura
• Eixo A com engrenagem sem-fim para alto torque durante operações de inclinação
• Motor de avanço do eixo Z reforçado
• O volante eletrónico portátil com interruptor de ativação e interruptor de paragem de emergência facilita significativamente a execução de programas
• Trocador de ferramentas com pinça de braço duplo e 32 posições de ferramentas incluído de série
• Sistema de refrigeração com depósito de 380 litros, sistema de lavagem de aparas e pistola de limpeza
• Lubrificação central automática
• Ligação RJ45, USB e ligação de alimentação de 230 V
• Interface USB adicional no painel de controlo
• Unidade de refrigeração por circuito de água para o fuso principal e o motor do fuso principal
• O transportador de aparas em correia garante uma remoção eficiente das aparas
• Carrinho de limalhas
• Software de prevenção de colisões para evitar colisões
• Arrefecimento interno do fuso a 40 bar com depósito interno (é necessária uma unidade de extração)
• Ar condicionado
• TSC Compensação térmica do fuso
• DCM Monitorização dinâmica de colisões
• EMC (compatibilidade eletromagnética)
• Contrato de assistência técnica da SIEMENS com duração de dois anos incluído.

Dados técnicos

Dimensões e pesos

• Comprimento (produto) aprox.: 3015 mm
• Largura/profundidade (produto) aprox.: 4400 mm
• Altura (produto) aprox.: 3000 mm
• Peso líquido aprox.: 9150 kg

Velocidade de movimento rápido

• Velocidade de movimento rápido do eixo X: 36000 mm/min
• Velocidade de deslocação rápida do eixo Y: 36000 mm/min
• Velocidade de deslocação rápida do eixo Z: 36000 mm/min

Dados eléctricos

• Tensão de alimentação: 400 V
• Frequência da rede eléctrica: 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa de fresagem horizontal: 600 mm
• Largura da mesa de fresagem horizontal: 600 mm
• Tamanho da ranhura em T da mesa de fresagem horizontal: 14 mm
• Número de ranhuras em T da mesa de fresagem horizontal: 7
• Espaçamento entre ranhuras em T da mesa de fresagem horizontal: 75 mm
• Capacidade de carga máxima da mesa de fresagem horizontal: 600 kg

Precisão

• Precisão de repetição: ± 0,004 mm
• Precisão de posicionamento: ± 0,008 mm

Sistema de lubrificação de arrefecimento

• Capacidade do depósito do sistema de lubrificação de arrefecimento: 380 l
• Capacidade do tanque da unidade CTS externa: 165 l

Ligação pneumática

• Pressão de funcionamento da ligação pneumática: 6 bar

Deslocação

• Curso do eixo X automático: 600 mm
• Curso do eixo Y automático: 600 mm
• Curso do eixo Z automático: 500 mm

Eixo vertical

• Mandril do fuso vertical: SK 40 DIN 69871
• Gama de velocidades do fuso vertical: 15000 min¯¹
• Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1: 25 kW
• Saída do motor de acionamento do fuso vertical S6-30 % de operação: 40 kW
• Motor de acionamento do binário do fuso vertical em funcionamento contínuo S1: 105 Nm
• Motor de acionamento do binário do fuso vertical S6-30 % de funcionamento: 261 Nm

Velocidade de alimentação

• Aceleração dos eixos X, Y, Z: 7 m/s²

Força de alimentação

• Força de alimentação do eixo X: 10 kN
• Força de alimentação do eixo Y: 10 kN
• Força de alimentação do eixo Z: 13,5 kN

Binário do motor de avanço

• Binário do motor de avanço em funcionamento contínuo do eixo X S1: 22 Nm
• Binário do motor de avanço em funcionamento contínuo do eixo Y S1: 22 Nm
• Binário do motor de avanço do eixo Z em funcionamento contínuo S1: 27 Nm

Torre

• Design do trocador de ferramentas: Pinça de braço duplo
• Número de ranhuras para ferramentas: 32 ferramentas
• Diâmetro máx. da ferramenta adjacente às ranhuras livres: 120 mm
• Diâmetro máx. da ferramenta: 78 mm
• Comprimento máximo da ferramenta: 300 mm
• Peso máx. da ferramenta: 7 kg
• Tempo de troca de ferramenta de cavaco a cavaco (C a C): 9.33 s

Eixo rotativo

• Binário máximo admissível do eixo rotativo (S1): 393 Nm
• Binário máximo admissível do eixo rotativo (S6): 707 Nm
• Eixo giratório do eixo rotativo: ± 120 °
• Eixo de rotação do eixo rotativo: 360 °
• Eixo rotativo Velocidade máxima do eixo A: 16,6 min¯¹
• Velocidade máxima do eixo rotativo do eixo C: 90 min¯¹

Ligações eléctricas

• Valor nominal total: 70 kVA

Bomba

• Motor da bomba de lavagem de aparas: 0,85 kW
• Taxa de transporte do motor da bomba para lavagem de aparas: 150 l/min
• Lavagem de aparas frente/esquerda do motor da bomba: 1,08 kW
• Taxa de entrega da lavagem de aparas do motor da bomba à frente/esquerda: 150 l/min
• Motor da bomba com pistola de limpeza: 0,53 kW
• Débito da pistola de limpeza do motor da bomba: 58 l/min

Mesa basculante e rotativa

• Binário de aperto hidráulico do eixo giratório C (a 50 bar de pressão hidráulica): 1200 Nm
• Binário de aperto hidráulico do eixo giratório A (a 50 bar de pressão hidráulica): 2900 Nm

Informação de transporte

• EAN: 4030635047671
• Número aduaneiro: 84596190
• Peso líquido: 0 kg

Acessórios opcionais

• Tapete de proteção 1840 x 640 mm
• Tapete de proteção 1840 x 940 mm
• Tapete de proteção 3040 x 640 mm
• Tapete de proteção 3040 x 940 mm
• Cartucho de massa lubrificante LHL - X100-7
• Esfera de referência Cinemático
• Função S16- Interpolação de splines
• Função S22 - Ajuste do Jerk
• Kit inicial HSK A-63
• Kit inicial SK40 / DIN 69871

Opcionais de equipamento

• Ar através do fuso com válvula de controlo
• Atualização do fuso HSK 63
• Capô para aréa de trabalho da máquina FU 5 HSC
• Licença de eixos 4º e 5º eixo
• Refrigeração pelo fuso CTS
• Refrigeração pelo fuso CTS
• Sistema de medição a laser BLUM LaserControl LC50 -DIGILOG
• Sonda de medição universal BLUM TC52IR
• Trocador de ferramentas com pega de braço duplo 60 ranhuras para ferramentas
• Trocador de ferramentas com pega de braço duplo para fuso HKS
